2.1 Архитектура ПК

Компьютер – это программно-управляемое устройство, предназначенное для приема, переработки, хранения и выдачи информации.

Системный блок, клавиатура, монитор (дисплей)- основные части любого персонального компьютера. Архитектура ПК приведена на рис. 2.1.

Внутри системного блока располагаются: системная плата, HDD (жесткий диск), дисководы FDD и CD ROM, блок питания, кулер.

На системной плате расположены: BIOS, чипы, центральный процессор (вычислитель, который перерабатывает информацию), порты и соединения, разъемы куда вставляются модули памяти (ОЗУ), видеокарта, звуковая карта, сетевая карта, модем (если внутренний) и т.д.

ОЗУ - оперативное запоминающее устройство (ОП или RAM -оперативная память) быстрая память, которая состоит из ячеек, имеющих свой адрес.

Принципиальной особенностью ОЗУ является его способность хранить информацию только во время работы машины. Когда вы включаете компьютер, в оперативную память заносятся (загружаются) цепочки байтов, в которых хранится операционная информация – резидентные команды ОС. Когда вы выключаете компьютер, то содержимое ОЗУ стирается.

ВЗУ - (внешние запоминающие устройства) предназначены для постоянного хранения информации, (дискета, жесткий диск, компакт-диск)

ПЗУ (ROM - Read only memory) - внутренняя память, предназначенная только для чтения.

Современные компьютеры обладают принципом открытой архитектуры.

Принцип открытой архитектуры означает, что возможна лёгкая замена устаревших частей ЭВМ, новая деталь (блок) будет совместима со всеми теми устройствами, которые использовались ранее.

Возможность обмена данными между компьютерами по обычной телефонной связи обеспечивают модемы, факс-модемы, которые преобразуют телефонные (аналоговые) сигналы в машинные (цифровые) и наоборот.

Самым главным элементом в компьютере, его «мозгом» является м и к р о п р о ц е с с о р – электронная схема, выполняющая все вычисления и обработку информации. Скорость его работы во многом определяет быстродействие компьютера. А началось всё с появлением скромной по своим возможностям микросхемы Intel 4004 – первого микропроцессора, созданного в 1971г. командой во главе с талантливым изобретателем, доктором Тедом Хоффом.

Рис. 2.1 Архитектура ПК

Процессор –выращенный по специальной технологии кристалл кремния. Однако процессор содержит в себе множество отдельных элементов – транзисторов, которые в совокупности и наделяют компьютер способностью «думать». Процессор состоит из нескольких важных деталей:

· процессора – «вычислителя»;

· сопроцессора – специального блока для операций с «плавающей точкой» (или запятой). Применяется сопроцессор для особо точных и сложных расчётов, а также для работы с рядом графических программ.

· Кэш - память первого уровня – небольшая (несколько десятков килобайт) сверхбыстрая память, предназначена для хранения промежуточных результатов.

· Кэш-память второго уровня – память чуть помедленнее, зато больше – от 128 до 512Кб. Она может быть интегрирована на самом кристалле процессора, а может – отдельно, в виде дополнительного кристалла (как на процессорах Pentium II).

В настоящее время в компьютерах используются процессоры, разработанные фирмами Intel, AMD, Cyrix и IBM. Процессоры отличаются друг от друга двумя характеристиками: типом (моделью) и тактовой частотой. Чем выше тактовая частота, тем выше производительность и цена процессора. Тактовая частота указывает, сколько элементарных операций (тактов) выполняется за одну секунду. Тактовая частота измеряется в мегагерцах (МГц). Современные процессоры фирмы Intel достигают тактовой частоты в 1900 МГц (Pentium IV).

О п е р а т и в н а я п а м я т ь (RAM, ОЗУ) обеспечивает работу с программным обеспечением (см. рис. 2.2). Из неё процессор и сопроцессор (устройство, помогающее выполнять процессору сложные математические вычисления) берут программы и исходные данные для обработки. Характеристика оперативной памяти – объём, измеряемый в мегабайтах (Мб). Оперативная память выпускается в виде микросхем, собранных в специальные модули: SIMM, DIMM или новейший модуль RIMM. Каждый модуль может вмещать от 1 до 512 Мб.

Чтобы компьютер работал, необходимо, чтобы в его оперативной памяти находились программа и данные. А попадают они туда из различных устройств компьютера. Таким образом, для компьютера необходим о б м е н информацией между оперативной памятью и внешними устройствами. Такой обмен называется вводом-выводом. Но этот обмен не происходит непосредственно: между любым внешним устройством и оперативной памятью в компьютере имеются два промежуточных звена:

1) Для каждого внешнего устройства в компьютере имеется электронная схема (контроллер или адаптер), которая им управляет. Некоторые контроллеры (например, контроллер дисков) могут управлять сразу несколькими устройствами.

2) Все контроллеры и адаптеры взаимодействуют с процессором и оперативной памятью через системную магистраль передачи данных, называемой ш и н о й.

Ш и н а – системная магистраль передачи данных, обеспечивающая ввод-вывод информации. Характеристикой шины является скорость обмена. Основные типы шин (расположены в порядке улучшения характеристик): ISA, EISA, VESA, PCI, AGP.

Разъёмы - «с л о т ы» стандарта PCI. Родился он около 10 лет назад и сегодня является основным стандартом слотов для подключения дополнительных устройств. Разъёмы PCI – обычно самые короткие, белого цвета, разделенные своеобразной «перемычкой» на две неравные части. Ранее в слот PCI устанавливалась и видеокарта, теперь для этой цели служит разъем AGP (Advanced Graphic Port). Это специальный, более быстрый с точки зрения пропускной способности слот. Остальные слоты в новые компьютеры не устанавливаются.

Для упрощения подключения устройств электронные схемы состоят из нескольких модулей – э л е к т р о н н ы х п л а т.

На основной плате компьютера – с и с т е м н о й (материнской) – располагаются процессор, сопроцессор, оперативная память и шина (см. рис. 2.2).

Одним из контроллеров, которые присутствуют во всех компьютерах, является контроллер портов ввода-вывода. Типы портов:

· параллельные (LPT1-LPT4), к ним обычно присоединяют принтеры и сканеры;

· асинхронные последовательные порты (COM1-COM4), к ним подсоединяются мышь, модем и т. д.;

· игровой порт – для подключения джойстика;

· порт USB (USB 2) – недавняя разработка - порт с наивысшей скоростью ввода-вывода, к нему подключаются новые модели принтеров, сканеров, модемов, мониторов и т.д. Одним из его достоинств является возможность подключения целой цепочки устройств. Например, через один порт USB подключен принтер, через принтер подключен сканер и т.д.

Некоторые устройства можно подключать и к параллельным, и к последовательным портам, и к порту USB (USB 2). Самый быстрый обмен осуществляется через порт USB 2, затем USB, параллельные же порты выполняют ввод-вывод с большей скоростью, чем последовательные (за счет использования большего числа проводов в кабеле).

В и д е о а д а п т е р (видеоконтроллер, видеокарта) предназначен для работы в графическом режиме. Главной задачей современной видеокарты является поддержка объёмной трёхмерной графики (3D). Никогда не помешает и дополнительная возможность видеокарт – TV тюнер – приём телевизионного сигнала. Главной характеристикой является объём памяти. Современные графические приложения и игры требуют от видеокарты наличия как можно большего количества памяти (желательно 16, 32, 64, 128, а ещё лучше 256 Мб).

З в у к о в а я к а р т а – устройство, необходимое для редактирования и вывода звука, посредством звуковых колонок. Существуют 8, 16 и 20 разрядные (битные) карты. 20 битные профессиональные карты необходимы для программистов, занимающихся музыкой на компьютере.

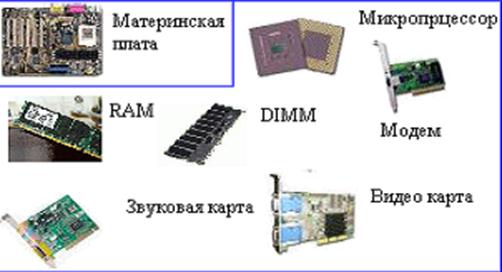

Рис. 2.2 Внутренние устройства системного блока.

Ж е с т к и й д и с к (винчестер, HDD) – предназначен для постоянного хранения информации, используемой при работе компьютера: операционной системы, документов, игр и т.д. Основными характеристиками жесткого диска являются его емкость, измеряемая в гигабайтах (Гб), скорость чтения данных, среднее время доступа, размер кэш-памяти. Информация хранится на одной или нескольких круглых пластинках с магнитным слоем, над которыми летают магнитные записывающие головки. Винчестеры подключаются к материнской плате с помощью специальных шлейфов-кабелей, каждый из которых рассчитан на два устройства.

Устройство для чтения компакт-дисков (CD-ROM) предназначено для чтения записей на компакт-дисках. Достоинства устройства – большая емкость дисков, быстрый доступ, надежность, универсальность, низкая стоимость. Основное понятие, характеризующее работу данного устройства, – скорость. Самые первые CD-ROM – 1-скоростные. 52-скоростные CD-ROM читает данные в 52 раза быстрее самого первого 1 скоростного (150 Кб/с) CD-ROM. Следовательно, 52 умножаем на 150 и получаем 7800 килобайт в секунду!

CD-R – дисковод с возможностью однократной записи информации на специальный диск, в СНГ их называют «болванками». Запись на эти диски осуществляется благодаря наличию на них особого светочувствительного слоя, выгорающего под воздействием высокотемпературного лазерного луча.

CD-RW – дисковод с возможностью многократной записи информации. Это устройство работает совершенно по другому принципу и совсем другими дисками, чем CD-R.

В последнее время всё большее распространение получает DVD-ROM – устройство, предназначенное для чтения дисков формата DVD.

Накопители на гибких дисках (дискетах, флоппи-дисках) позволяют переносить документы с одного компьютера на другой, хранить информацию. Основным недостатком накопителя служит его малая емкость (всего 1,44 Мб) и ненадежность хранения информации. Однако именно этот способ для многих российских пользователей

(рис. 2.3).

Рис. 2.3 Флоппи диск.

является единственной возможностью перенести информацию на другой компьютер. На компьютерах последних лет выпуска устанавливаются дисководы для дискет размером 3,5 дюйма (89мм). Раньше использовались накопители размером 5,25 дюймов. Они, несмотря на свои размеры, обладают меньшей емкостью и менее надежны и долговечны. Оба типа дискет обладают защитой от записи (перемычка на защитном корпусе дискеты). В последнее время стали появляться альтернативные устройства: внешние дисководы, с дисками емкостью до 1,5 Гб и намного большей скоростью чтения, нежели дисковод флоппи-дисков.

B I O S (Basic Input - Output System) – базовая система ввода-вывода – микросхема, установленная на материнской плате. Именно здесь хранятся основные настройки компьютера.

С помощью B I O S можно изменить скорость работы процессора, параметры работы для других внутренних и некоторых внешних устройств компьютера.

BIOS – это первый и самый важный из мостиков, связующий между собой аппаратную и программную часть компьютера. Поэтому для современных BIOS немаловажными особенностями является возможность её обновления, работы со стандартом Plag & Play (включи и работай), возможность загрузки компьютера с CD-ROM, сети и дисководов ZIP.

2.2 Периферийные устройства ПК

К периферийным устройствам ПК относятся: клавиатура, мышка, джойстик, принтер, сканер, плоттер, дигитайзер, модем, трекбол, трекпоинт (рис. 2.4)

К л а в и а т у р а – устройство, предназначенное для ввода в компьютер информации от пользователя. Современная клавиатура состоит из 104 укреплённых в едином корпусе клавиш.

М ы ш ь – манипулятор для ввода информации в компьютер. Он необходим для работы с графическими пакетами, чертежами, при разработке схем и при работе в новых операционных системах. Основной характеристикой мыши является разрешающая способность, измеряемая в точках на дюйм (dpi). Неплохо иметь также специальный коврик под мышь, что обеспечивает её сохранность и долговечность. Самые простые и дешевые модели – оптико-механические. Более дорогие и надёжные модели «мышек» - оптические. А самым большим шиком считаются инфракрасные беспроводные мыши. Сочетание такого зверя с инфракрасной клавиатурой – верх компьютерного шика.

Т р е к б о л - устройство управления курсором со встроенным в верхней части корпуса шаром. Вращение шара рукой согласованно перемещает по экрану курсор.

Т р е к п о и н т - устройство управления курсором в виде кнопки, отражающей на экране направление давления пальца на эту кнопку. Обычно трекпоинт размещается в центре клавиатуры.
