Создание размерного стиля
Размерный стиль Редактирование штриховки 1 Лента → Вкладка «Главная» → Панель «Редактирование»
РЕДАКТИРОВАТЬ ШТРИХОВКУ

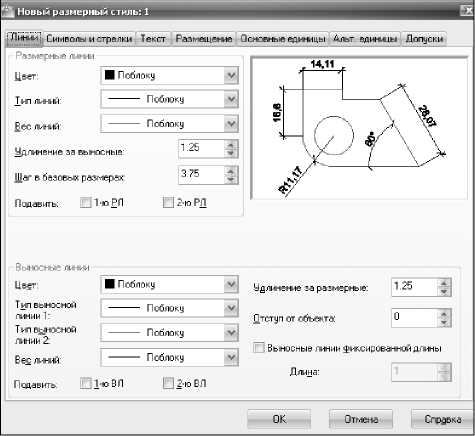

или выбрать штриховку для редактирования, щелкнуть правой кнопкой мыши в области рисования → выбрать «Редактирование штриховки». 2 Диалоговое окно «Штриховка и градиент». Изменить характеристики имеющейся штриховки или заливки. Размерный стиль - это именованный набор размерных параметров, управляющих внешним видом размеров, например стилем стрелок, расположением текста и т.п. Использование размерных стилей позволяет быстро форматировать размеры, обеспечивая их соответствие государственным стандартам. При нанесении размера используются параметры текущего размерного стиля. При изменении параметров размерного стиля все размеры на чертеже, использующие этот стиль, обновляются автоматически 1 Выберите меню «Формат» → РАЗМЕРНЫЕ СТИЛИ → Диалоговое окно «Диспетчер размерных стилей» 2 В диалоговом окне «Диспетчер размерных стилей» (рис. 23): а) Выбрать кнопку «Новый» и дать имя стилю (имя может содержать до 255 символов) → Далее.

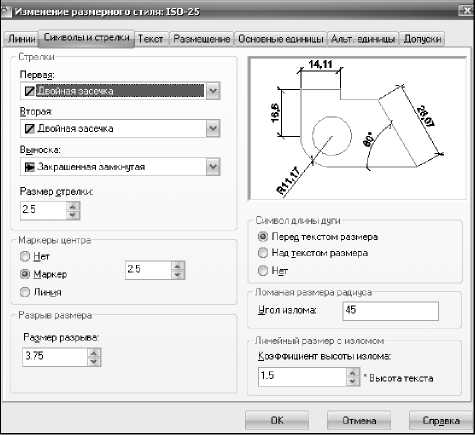

- Вкладка «Символы и стрелки» в поле «Размерные стрелки» необходимо установить вид стрелки (двойная засечка) и указать ее размер (рис. 25). Все изменения будут отражены в диалоговом окне на примере.
- Вкладка «Текст» выбрать ранее созданный стиль текста, его расположение и выравнивание относительно размерной линии (рис. 26).

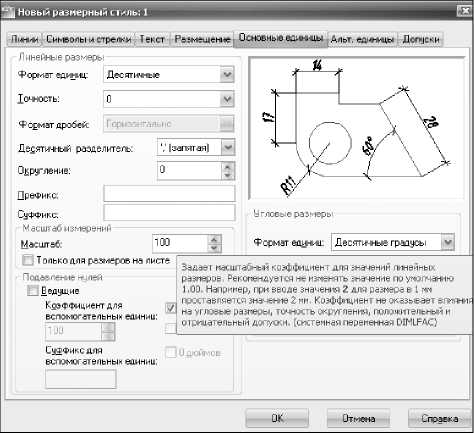

- Вкладка «Основные единицы» в поле «Линейные размеры» устанавливается точность единиц измерения размеров (0), в поле «Масштаб измерений» устанавливается коэффициент масштаба. Например, если: М 1:1 - 1; М 2:1 - 0.5; М 1:100 - 100 (рис. 27).
1.6.3.1 Нанесение горизонтальных и вертикальных размеров 1 Лента ^ Вкладка «Аннотации» → Поле «Размеры» →ЛИНЕЙНЫЙ или Лента → Вкладка «Главная» → Поле «Размеры» → ЛИНЕИНЫИ.
2 Начало первой выносной линии: указать начальную точку (1) выносной линии. 3 Начало второй выносной линии: указать конечную точку (2) выносной линии. 4 Положение размерной линии или [Мтекст/Текст/Угол/ Горизонтальный/Вертикальный/Повернутый]: указать положение размерной линии и ввести расстояние, на которое проставляется размер или выбрать опции. 1.6.3.2 Нанесение размерной цепи 1. Лента → Вкладка «Аннотации» → Поле «Размеры» →ЦЕПЬ.
Программа использует исходную точку второй выносной линии существующего размера в качестве исходной точки первой выносной линии. 2. Воспользоваться объектной привязкой для указания начальных точек последующих выносных линий. 3. Для завершения команды нажмите ENTER дважды. Пример нанесения размерной цепи приведен на рис. 28.
