Краткое описание состава и работы изделия

Назначение и анализ норм точности геометрических параметров деталей

Геометрических параметров

Выбор методик измерительного контроля

В соответствии с назначенными преподавателем объектом измерения и контролируемыми параметрами деталей выбрать комплект калибров для обеспечения измерительного контроля геометрических параметров охватываемой и охватывающей поверхностей.

При описании измерительного контроля калибрами необходимо:

· дать краткую характеристику методики контроля калибрами охватываемой и охватывающей поверхностей;

· построить схемы расположения полей допусков калибров;

· выполнить эскизы рабочих калибров с указаниями требований к размерам, форме и расположению рабочих поверхностей и параметров их шероховатости, а также маркировки калибров.

Затем следует выбрать одну методику выполнения измерений (МВИ) или несколько взаимно дополняющих МВИ для обеспечения измерительного контроля заданных геометрических параметров деталей универсальными средствами измерений и дать их краткое описание. Параметр детали задается как конкретная геометрическая величина с указанием норм точности.

В описание МВИ для обеспечения измерительного контроля должны войти:

· метод измерений;

· допустимая погрешность измерений и предел реализуемой погрешности;

· средства измерений (СИ) и вспомогательные устройства;

· основные метрологические характеристики применяемых СИ;

· схема измерений или измерительного контроля;

· схема контрольных точек и/или контрольных сечений (при необходимости);

· условия измерений.

При описании МВИ следует рассмотреть измерения множества номинально одинаковых физических величин детали (например, размер в разных сечениях одной и той же поверхности) и измерение параметров партии взаимозаменяемых деталей.

Если к заданию прилагается эскиз сложного изделия без указания основных размеров элементов и требований к их точности, то для обоснованного назначения необходимых норм точности следует выяснить, как изделие работает. Результаты анализа формулируют в виде краткого описания состава и работы изделия. На рис.1 представлен фрагмент сложного изделия (редуктора), состав и работа которого понятны из эскиза, а далее представлен возможный вариант их описания.

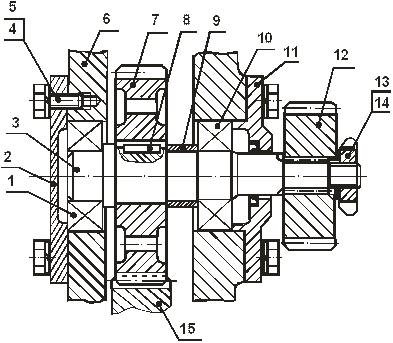

Рис. 1. Эскиз сложного изделия (фрагмент зубчатого редуктора)

Краткое описание состава и работы изделия может выглядеть следующим образом.

В редукторе со сборным корпусом 6 в подшипниках качения 1 и 10 установлен вал 3. На валу 3 установлено зубчатое колесо 7. Шпонка 8 входит в пазы вала 3 и зубчатого колеса 7 и предназначена для передачи крутящего момента. Распорная втулка 9 предотвращает осевое смещение зубчатого колеса 7. Размер прокладки между подшипником качения 10 и крышкой 11 является замыкающим звеном многозвенной размерной цепи (направление – вдоль оси вала). На консольно выступающем конце вала 3 при помощи шлицевого соединения и гайки 13 со стопорным кольцом 14 закреплено зубчатое колесо 12.

Винты 5 с кольцами 4 предназначены для крепления на корпусе 6 крышек 2 и 11. На эскизе не показан второй вал с сопрягаемым зубчатым колесом 15.

Очевидно, что более полный эскиз (чертеж) должен сопровождаться более подробным описанием с обоснованным назначением всех необходимых норм точности. В рамках курсовой работы не ставится задача представить чертеж общего вида сложного изделия, который позволил бы разработать всю рабочую документацию. Законченный (окончательно оформленный) эскиз должен включать необходимую информацию обо всех заданных сопряжениях и размерных цепях, обеспечивающую возможность разработки чертежей деталей, которые определяет руководитель.
