Схемы питания собственных нужд ГЭС

Мощность с. н. ГЭС составляет обычно лишь доли процента установленной мощности генераторов, оказываясь, таким образом, на порядок ниже, чем на ТЭС и АЭС равной мощности. При этом в составе нагрузки с. н. ГЭС крупные электродвигатели встречаются редко. Электроприемниками с. н. собственно гидроагрегатов даже больших мощностей являются исключительно электродвигатели малой мощности. Они располагаются в непосредственной близости от гидроагрегатов. Поэтому их электроснабжение осуществляют, как правило, на напряжении 0,4 кВ.

Электроприемники с.н. общестанционного назначения более разнообразны по своему составу:

электродвигатели небольшой мощности,

электролампы,

электронагревательные устройства и др.

Диапазон единичных мощностей таких электроприемников для ГЭС средней и большой мощности получается довольно широким. Электроприемники общестанционных с.н. размеща-ются по всей территории ГЭС и даже могут выходить за ее пределы (электроприемники эксплуатационного поселка, шлюзов, головных сооружений гидроузла и пр.).

Поэтому на ГЭС средней и большой мощности появляется необходимость в двух ступенях напряжений:

1) 6—10 кВ для электроснабжения удаленной нагрузки и наиболее мощных электроцриемников общестанционных с. н., расположенных в здании ГЭС;

2) 0,4 кВ —для агрегатных электроприемников и общестанционных электроприемников небольшой мощности.

Ниже рассмотрены три характерные схемы питания с. н. ГЭС:

1) объединенное централизованное питание агрегатных и общестанционных с. н. на одном напряжении (рис. 16.5), применяемое на маломощных малоагрегатных ГЭС;

2) объединенное централизованное питание агрегатных и общестанционных с. н. на двух напряжениях (рис. 16.6), характерное для малоагрегатной ГЭС средней мощности, имеющей удаленную местную нагрузку;

3) раздельное питание агрегатных и общестанционных с. н. (рис. 16.7), типичное для многоагрегатной ГЭС средней и большой мощности.

Главная схема электрических соединений ГЭС имеет блочную структуру построения. Рабочие ТСН присоединяют: к сборкам генераторного напряжения укрупненных блоков (рис. 16.5 и 16.6), на ответвление от генератора (трансформаторы агрегатных с. н. на рис. 16.7), к третичной обмотке автотрансформатора связи (трансформаторы общестанционных с. н. на рис. 16.7).

Рис.16.5 Объединенное централизовнное питание агрегатных и

общестанционных с.н. ГЭС на одном напряжении.

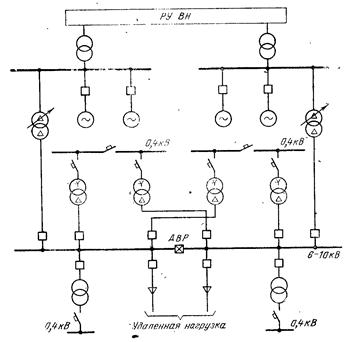

Рис. 16.6 Объединенное централизовнное питание агрегатных и

общестанционных с.н. ГЭС на двух напряжениях.

Резервное питание может быть выполнено на принципе скрытого резервирования (рис. 6.9 и 6.10) или явного резервирования (рис. 16.7). В последнем случае резервное питание для секций РУ 6—10 кВ подается от местной сети, имеющей связь с энергосистемой.

Распределительное устройство 6—10 кВ (рис. 16.6.и 16.7) выполняют по схеме с одной секционированной системой сборных шин с одним выключателем на присоединение. Каждая секция получает питание по независимой цепи. Рабочие ТСН должны работать раздельно. Поэтому секционный выключатель нормально отключен и находится под воздействием АВР.

Рис. 16.7 Раздельно питание агрегатных и общестанционных с.н. ГЭС.

Шины 380/220 В с. н. каждого гидроагрегата секционированы на две части с помощью автомата (рис. 16.6 и 16.7). Секционный автомат нормально включен, так что обе секции питаются от рабочего ТСН. Последний может быть подключен к центральному РУ 6—10 кВ (рис. 16.6) или присоединен по блочному принципу на ответвлении от генератора (рис. 16.7). Резервное питание в обоих случаях предусмотрено от РУ 6—10 кВ. Для питания сетей 0,4 кВ применяют, как правило, сухие трансформаторы, что дает возможность установить их в непосредственной близости от сборок 0,4 кВ.
