Обработка и интерпретация данных.

1) Определение цены деления каналов по измерениям на эталонных участках и построение шкал для каналов спектрометра.

2) Усреднение записей каналов- сглаживание.

3) Считывание с лент и определение показаний каналов и нанесение их на схемы маршрутов.

4) Построение карт содержаний U, Th и K, доз гамма-излучения и магнитного поле

В качестве аномалий выделяют интервалы диаграмм, в которых показания хотя бы одного из каналов превышают средний фон более 1,3σ. Далее строят карты равных значений интенсивности излучения, концентраций U, Th и K. По ним уточняют положение аномального участка. На следующем этапе выделяют аномалии наиболее перспективные для наземной проверки.

Пример аэросъемки в Намибии, где велась разработка медных и редких металлов.

S- 800км²

h- 80 м

R- 200 м

Магнитная съемка, гамма- спектрометрия.

Использовались программы РГГРУ для получения глубинных геомагнитных разрезов

Далее расчет параметров: U\Th; U\Th+K выделены 4 перспективных площади, перспектива предотвратить бурение скважин.

Здесь:

1) Точная детальная аэромагнитная разведка на основе картирования магнитно- анизотропных горных пород, что является преимуществом по сравнению с рудной с\р из-за малых глубин залегания целевых объектов, слабо дифференцированных по плотностным и скоростным параметрам.

2) Гамма-спектрометрическая съемка.

3) Финал- локализация перспективных участков для поиска урановых руд.

Критериями оценки перспективных аномалий являются:

1. Концетрация U (Ra) более чем на 3 σ превышающая min аномальные показания сигнала, что соответствует содержанию U (Ra) в различных районах (3-7)*10⁴%.

2. Значения Th/U>1 для урановых и Th/U>5 для торневых и редкоземельных аномалий.

3. Значения U/K≥5

4. Относительная интенсивность U (Ra) в суммарном jU не менее 50 %. (Пример по Намибии)

Автомобильная съемка.

Проводят автогамма-спектрометрами, установленными на автомобиле высокой проходимости или на гусеничном транспорте. Съемку проводят на участках с уклоном ≤ 15⁰. Наиболее благоприятны равнины или холмистые не заболоченные и не занятые лесом с уклоном до 5-8⁰.

Метод применяется при проверке аэроаномалий, а также для детальной съемки масштаба: 1:2000 и 1:5000 в комплексе с пешеходной съемкой на участках, недоступных автотранспорту. Физические свойства близки к аэросъемке.

Порядок работы автомобильной съемки следующий:

1. Подготовка топоосновы с расположением дорог, ориентиров и аэроаномалий.

2. Проведение автоспектрометром контрольного маршрута.

3. Установка вблизи аномалии топопривязчика и его ориентирование.

4. Поиск эпицентра аномалии путем прохождения нескольких маршрутов на скорости 5-10 км/ч от ориентира до аномалии и далее до выхода на фоновые значения.

5. Оконтуривание аномалии в масштабах 1:2000-1:10000 в зависимости от ее размеров.

6. Закрепление аномалии на местности, j-измерения в местах отбора проб.

Площадную съемку проводят по правильной сети профилей с расстоянием между ними от 20 м (м 1:2000) до 250 м (м 1:25000). Для контроля качества съемки проводят повторные заезды по профилям на 5-10 % профилей.

Обработка и интерпретация результатов:

Аналогична таковой при аэросъемке:

- Усреднение диаграмм всех каналов

- Разбивка профиля на отрезках (50 – 250 м) с постоянными показателями

- Выделение перспективных аномалий с последующей проверкой.

Радиометрические исследования морского дна.

При помощи морской радиометрии решаются следующие задачи:

1. Изучение геологического строения морского дна, проведение границы между различными комплексами пород

2. Осуществление поисков полезных ископаемых в области шельфа

3. Выявление тектонических поднятий, проявляющихся в современных тектонических движениях

Задача изучения донных грунтов отличается от аналогичной задачи для дневной поверхности тем, что водная среда деформирует первичный j-спектр.

Аппаратура для морской съемки близка к такой же, как для сухопутной съемки, но должна удовлетворять следующим требованиям:

1. Осуществлять измерения малых доз радиоактивностей на разных глубинах при движении судна

2. Обеспечивать надежность детекторов и схем (нечувствительность к ударам, вибростойкость, помехоустойчивость, стабильность в течение 24 ч без регулировки и подъема на борт)

3. Обладать достаточной герметичностью и прочностью контейнера, позволяющей проводить исследований на ходу судна при давлении в 300 атм

Отечественные морские радиометры, использующие в качестве датчика NaI(Tl) с ФЭУ размером 80*80 мм (радиометры МОРС-59, МОРС-62, МГР и др.)

Методика радиометрической съемки морского дна

Состоит из 3^х этапов:

1. Рейсов радиометрической съемки с регистрацией j- интенсивности донных грунтов

2. Геологической документации района съемки

3. Анализа материалов и построений карт радиоактивности донных грунтов

Эффективность применения подводной съемки морского дна определяется особенностями геологического строения исследуемого участка. С этой целью предварительно проводится изучение физико-географических, геологических и других особенностей района, учитываются данные:

- Гидрографии

- Рельефа дна

- Мощности и состава осадков

- Возможности стоянки судна

Одновременно подготавливаются рабочий планшет, на котором кроме сетки для радиогеофизической привязки находятся изобаты и подробная ситуация дна. На планшетах намечаются опорные радиогеофизические пункты с учетом рельефа и навигационных знаков.

Непосредственное изучение радиометрической характеристики района начинается с отработки рекогносцировочной сети профилей. На основании анализа среднефоновых значений интенсивности, величины и положения аномальных зон проводится первичная геологическая документация исследуемого района и эхометрические наблюдения.

Основным условием проведения геологического картирования морского дна являются устойчивые движения прибора по грунту.

Практикой установлено, что соотношение длины косы и глубины моря должно быть 1:10, так на глубинах до 10 м следует применять косу длиной 100 м. Скорость движения судна выдерживается в пределах 5-10 узлов. Обычно за световой день покрываются до 100 км профиля.

Геолого-геофизические морские исследования имеют ряд специфических особенностей, отличающих их от исследований на суше. Морское дно покрыто толщей воды и современными осадками.

Современные осадки усложняют работу не только из-за своего присутствия, но главным образом из-за физического состояния. В условиях моря уплотнение осадков происходит значительно медленнее, чем на суше, они ближе к «плавунам», которые встречаются при бурении. Поэтому, современные осадки не только не позволяют выделить какой-либо пласт, но и создают трудности при картировочном бурении на море. В связи с этим, обнаружение в современных осадках признаков, позволяющих судить о строении и составе подстилающих пород представляет значительный геологический интерес.

Рассмотрим в качестве примера результаты радиометрической съемки на подводном склоне Каспия, прилегающего к Азербайджану.

Район исследований: о. Песчаный (на севере), где находятся нефтяные месторождения и байка Макаров на юге. (рис.)

Зона пониженных значений интенсивности излучения (2,5 мкр/ч) расположена южнее о. Песчаный имеет ту же ориентацию, что и структура, выделенная по сейсморазведке.

Снижение интенсивности в сводовой части структуры составляет около 1 мкр/ч. Граница смены песчаных и илистых грунтов ведет к более резкой смене уровня интенсивности излучения. На фоне g^- поля с интенсивностью 4 мкр/ч четко отличается тремя изолиниями (3,5 мкр/ч, 3 мкр/ч, 2,5 мкр/ч) зона пониженных значений излучения, хорошо увязанная со сводом структуры, выделенной по геофизике.

Таким образом, гамма-поле позволяет проводить дифференциацию осадков района исследований определять их литолого-фациальную характеристику. Указанная характеристика фажна при проведении различных операций на море: строительство сооружений и т.д. Комплекс непрерывных радиометрических наблюдений, совместно с другими методами (акустический, электроразведочный) с одновременным отбором грунта по ходу судна может дать более уверенные данные при изучении современных морских грунтов и позволяет установить распределения осадков по следующей площади.

Эманационная съёмка (радонная съёмка)

Заключается в исследованиях по площади или по маршруту распределения концетраций радиоактивных эманаций в горных породах, почвах, рудах и атмосферном воздухе. ₈₈Ra²²⁶®₈₆Ru²²²+₂He⁴+Q Ra – газ без цвета и вкуса, ρ=9.9 кг/м³.

Ra²²²®Po²¹⁸+₂He⁴ T1/2= 3.8 суток.

Различают радоновый, тороновый и антиноновый методы. Два последних из-за T1/2=4-51 сек применяются редко. Основным методом эманационной съемки является радоновый. Благодаря повышенной глубинности и очень высокой чувствительности ЭС является одной из основных и старых методов поиска и разведки радиоактивных элементов.

Ra – растворим в воде, сорбируется на различных растворителях.

Физические основы. Образуется при распаде р.и. разообразные эманации радона выделяются из структур твердых минералов за счет энергии отдачи, приобретенных атомов в результате a-распада, имитируя поступление 1 поровое пространство породы, заполненное воздухом или жидкостью. В дальнейшем эти дифуцидируют и переносятся водными и газовыми потоками, образуя вокруг радиоактивных источников эманационные ореолы.

Радон при T1/2=3.82 суток мигрирует на большие расстояния, достигающие сотни метров, чем и объясняется повышенная глубинность эманационной съемки. Обычно при ЭС исследуется содержание эманаций в почвенном воздухе. Связь между концетрацией С_Rn в почвенном воздухе, концетрацией С_Ra в породе (в г. на 1 г породы) коэффициентом эманирования К_Э и плотностью «8» на достаточно больших глубинах определяется: С_Rn=С_Ra*σ*К_Э/К_П. К_Э – интенсивность выделения эманаций от породы; С_Ra – в породе (в граммах на 1 г породы); σ – плотность породы.

Газообмен между почвой и атмосферой приводит к тому,что часть радона, образующегося в горных породах на h<5м, выделяется в атмосферу. Начиная с этой глубины с приближением к поверхности концетрация Ra в почвенном воздухе уменьшается. Rn, образующийся на h>5v не достигает поверхности из-за T1/2. Поэтому c h= 5м концетрация становится постоянной.

Интенсивность утечки эманаций в атмосферу зависит от смачиваемости почвы, промерзания, наличия снежного покрова, уменьшения атмосферного давления, что способствует их концетрации в почвенном воздухе.

Изменение метеоусловий во времени сопровождается резкими колебаниями активности почвенного воздуха. На глубинах < 5м концетрация эманаций может изменяться в сотни раз. Однако, с глубиной колебания затухают, поэтому отбор проб почвенного воздуха при съемке берут с глубин не менее 100 см.

Глубинность определяется из решения уравнения диффузии для газов

Решение: n=xn₀e¯√λ/D λ-постоянная распада Rn

x- распределение эманаций, n – концетрация эманаций почвенного воздуха, n₀- на поверхности

Методика исследований заключается в отборе проб почвенного воздуха в намеченных точках и в измерении радиоактивности этих проб с последующим расчетом концентраций. Пробы отбирают специальными зондами – металлическим стержнем с боковыми прорезями, забивая в почву на 1 м. Воздух откачивают поршневым насосом.

Анализ проб почвенного воздуха производят непосредственно на точках измерений. Для этих целей применяют полевой эманометр СГ-11: с камерой эманометром поршневым насососм, смонтированным на треноге.

По профилю в нескольких точках забивают э. зонды. Между ними устанавливают эманометр. Резиновой трубкой соединяют с одним из зондов и прокачивают 4 л воздуха (несколько качаний) через камеру, чтобы заменить атмосферный воздух, находящийся в камере и соединительной системе.

По истечении времени после отбора пробы 2-3 раза отсчитывают ионизиц. ток «i», по величине которого рассчитывают концетрацию Rn0 определяют:

С_Rn= ij10³/V_K [порц/л] или С_Rn=ij10³/V_K [эман]

Где I – ток, j – чувствительность, установленная при эталонировании (чувствительность прибора), V_K – объем камеры.

Обработка результатов и интерпретация.

1) По результатам измерений строится карта равных концетраций Rn в почвенном воздухе

- карты профилей

- градиент распределения Rn по разрезу скважины

2) Выделение участков повышенных аномалий

3) Одной из основных задач интерпретации является выяснение условий образования аномалии:

- рудные А®скопление радиоактивных элементов

- ореольные А®наличие ореолов вблизи рудного тела

- аномалии, связанные со скоплением эманаций над газонепроницаемыми пластами.

При поисках и разведке радиоактивных руд наибольший практический интерес представляют рудные и ореольные аномалии.

Изучение материалов съемки начинают с оценки максимальной концетрации эманаций в районе аномалий.

активности воздуха

Для рудных А – сотни эманов – средняя

- тысячи эманов – высокая

Аномалии экранирования в 2-3 раза – десятки эманов.

Далее устанавливают площадное распротсранение аномалий:

Рудные и ореольные А имеют площадное распространение. Для аномалий экранирования – локальные распространения. Для выяснения условий образования аномалий проводятся исследования изменений концетрации эманаций в наносах с глубиной, проводимые в мелких скважинах, а также изучение изменения в зависимости от объема выкаченного воздуха. По полученным данным строят графики зависимости C_Rn,эман.

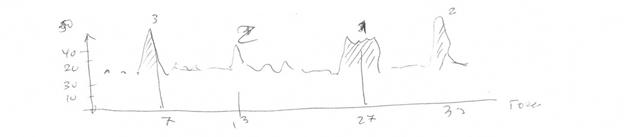

Применение эманаций:

1) Изменение содержания Rn в термальных источниках и почвенном воздухе связаны с сейсмическими явлениями и вулканической деятельностью. Предполагают, что до землетрясения возрастает давление в очаге, развиваются системы трещин, что сопутствует усилению выделения газа в т.ч. Rn и ускоряет его движение по трещинам. Поэтому проводят мониторинг Rn.

2) Известны случаи, когда аномалии были, а землетрясения – нет (Япония).

3) Прогноз оползней, активация грязевых и магматических вулканов.

Изучение распространения Rn в Краснодарском крае

Картирование участков Краснодарского края проводилось с целью выявления повышенного поступления Rn в среду обитания, определения аномалий и зон разломов.

Абинский район характеризуется активными геологическими формациями. Его территория пересекается крупными разломами: Кавказским, Ахтырским, Тырнаузским и множеством мелких. Южная часть Абинского района больше активна по его содержанию в почвенном воздухе и как следствие в воздухе помещений. Например пункт наблюдения в ст. Холмской имеет резкие перепады от малых значений к большим, что может свидетельствовать, что пункт находится в нефтегазосодержащей полосе – радон сопутствует газоносности, поэтому слежение за содержанием Rn в почве газоносных районов целесообразно.

В связи со строительством нефтеперерабатывающего КТК и газопровода «Голубой поток» по территории края проводилась эманационная съемка (Бжид-Джубга). В п. Джубга датчики закапывались в глубину 60 см с шагом 10 м. Построено 26 профилей и таким образом проводилось площадное картирование берегового участка газопровода «Голубой поток».

Повышенные газовыделения обнаружены на разломах. Ширина на т.2 свидетельствует об увеличении аномалии за счет более мелких трещин.

Радоновые картирования необходимы при строительстве техногенных и жилых корпусов, это важно для экологии городов и населенных пунктов, возможности прогнозирования опасных тектонических явлений.

Исследование естественной g-активности горных пород в скважинах.

Сущность ГМ сводится к измерению по разрезу скважины интенсивности Jg естественного излучения пород, по величине которой судят о содержании радиоактивных элементов в породах. В отличие от ранее рассмотренных методов съемки ГМ скважин позволяет проводить количественные определения концетрации элементов в рудном теле и точно определять толщину таких тел. В этом заключается основное достоинство метода.

Теоретические основы g-метода были заложены Г.В. Горшковым, который в 1934 г. рассчитал интенсивность излучения внутри цилиндра в материале с равномерно распределенным радиоактивным веществом.

Наиболее полными являются решение задач распределения интенсивности излучения по оси обсаженной скважины, пересекающей пласт повышенной радиоактивности:

1) С учетом поглощающих характеристик и радиоактивности гильзы прибора, бурового раствора, обсадных колонн и цементного кольца

2) С учетом толщины пласта и поглощающих характеристик бурового раствора.

На основании расчетов определены интенсивности излучения в условиях скважины (в точке М, отстоящей от dV на R.

Показания ГМ зависят от радиоактивности и плотности горных пород вблизи прибора (радиометра), толщины исследуемого пласта, диаметра и флюида, заполняющего скважину, а также параметров аппаратуры.

На рисунке приведены теоритические кривые(диаграммы) изменения показаний ГМ:Jg c глубиной Z против пластов (высокоактивных) толщиной h, залегающих среди менее активных пород.

Для пластов h>1 м максимальные показания Jmax против центральной части пласта не зависят от его толщины и равны интенсивности против пласта неограниченной толщины. Для пластов h<1м показания Jg снижаются и тем сильнее, чем меньше толщина пласта. позволяет рассчитать J¥. Кривая ГМ симметрична относительно середины пласта и границы пластов, мощность которых > 1м, приурочена к точкам кривой,в которых интенсивность равна ½ Jmax.

Показания Гм зависят от диаметра скважины, плотности промывочной жидкости, толщины рьсадной колонны и цементного кольца. Для исключения этих влияний вводят соответствующие поправки, полученные экспериментальным путем.

Методика измерений. После спуска скважинного ____ до нижней границы исследуемой зоны и проверки режима аппаратуры начинают подъем прибора с непрерывной регистрацией излучения. Скорость прибора зависит от решаемой задачи и чувствительности прибора.

Вставка 1.Количественная оценка радиоактивности по результатам измерений в выработках.

В горных породах количественная оценка радиоактивных элементов возможна на поверхности и в любой горной выработке, но при следующих условиях:

Jgф определяют дважды: с экраном и без.

Без экрана:

С экраном:

m - коэффициент поглощения излучения в фильтре, x – мощность фильтра.

Разность результатов:

Зависит только от интенсивности излучения пород.

Искомая концентрация рассчитывается по формуле:

C – коэффициент пропорциональности или коэффициент экрана, определнным на модели пласта с известным содержанием радиоактивных элементов.

На первых этапах поисково-разведочных работ роль методов в общем комплексе как правило непрерывно меняется. Например, в начальной стадии поисковых работ основным методом может быть аэро гамма съемка, позволяющая быстро исследовать большие площади, выяснить наличие в них аэрогамма аномалий и дать предварительное заключение о перспективности района исследований. Аэрогамма съемка обычно сопровождается магнитной съемкой,данные которой позволяют более однозначно оценить перспективность района. Для оконтуривания выделенных аномалий и оценки их перспективности аэрогамма съемка на этой стадии дополняется пешеходной или автомобильной гамма съемкой. Для выяснения толщины покрывающих отложений и ее изменения по площади в наиболее интересующих участках проводятся электроразведочные работы.

При разведочных работах основной может стать пешеходная гамма съемка, сопровождающаяся в местах повышенной толщины наносов радиометрическими исследованиями специально пробуренных скважин.

При детальной разведке и разработке рудных тел основными могут оказаться радиометрические опробывания и радиометрические исследования скважин.

При выборе рационального комплекса методов следует исходить из конкретной геологической обстановки и задач исследований.

Из геологических факторов существенное влияние на эффективность всех видов съемки оказывает тектоническое строение и неоднородность исследуемых отложений в пределах изучаемого участка. Поэтому изучение возраста, состава, происхождения и тектонического строения пород, развитых на исследуемой площади является необходимым элементом поисково-разведочных работ, сопровождающих весь процесс радиометрической съемки.

Из геоморфологических факторов на эффективность радиометрической съемки основное влияние оказывает обнаженность коренных пород и рельеф исследуемой местности, тесно связанные друг с другом. Степень обнаженности коренных пород предопределяет возможность применения тех или иных методов съемки, характеризующихся определенной глубинностью. Например, все виды гамма-съемки, глубинность которых ограничена 1,5-2 м достаточно эффективны только на участках с хорошей обнаженностью, приуроченной, как правило, к районам горного рельефа.

От рельефа местности в значительной степени зависит эффективность аэрогамма-съемки и автомобильной съемки. В горных районах из-за отсутствия развитой сети дорог и опасности полетов эффективность этих методов резко снижается.

Гидрогеологические факторы оказывают решающее влияние на процессы формирования и разрушения месторождений радиоактивных элементов и их ореолов рассеяния. Районы с хорошо развитой гидросетью благоприятствуют развитию ореолов рассеяния, благодаря чему повышается глубинность методов съемки. Однако, наличие обильных, особенно сезонных вод может привести к вымыванию ореолов рассеяния, что затрудняет поиски.

Большое значение при выборе рационального комплекса методов радиометрической съемки имеют экономические факторы, определяемые производительностью того или иного метода. В этом отношении наиболее эффективными являются аэрогамма и автомобильная гамма-съемки. Они широко используются на первой стадии поисковых работ. Далее следуют радиометрические исследования скважин и шурпов.

Исходя из этого, рациональный комплекс радиометрических исследований в порядке смены основного метода при переходе от одной стадии поисково-разведочных работ к следующей строят по следующей схеме:

Аэросъемка с магнитной съемкой®g-съемка по ореолам®бурение и радиометрические исследования скважин.

Применение ГМ для выделения пластов переменной литологии.

1) Выделение и корреляция пластов в обсаженных и необсаженных скважинах

2) Приведение измерений к разрезу.

При каротаже осадочных пород на диаграмме отражается главным образом содержание глинистого материала, т.к. р.и. обычно концетрируются в глинах и сланцах. Практические ГК выделяет глинистые пласты в скважинах, которые являются индикатором экраном при движении флюидов, при разработке месторождений.

Исследования ГМ позволяют выделять:

- Среди известняков и доломитов с высоким ρп ангидриты, характеризующиеся низкой радиоактивностью

- Отложения калийных солей, повышенная радиоактивность

- Песчано-глинистые отложения в разрезе, повышенная радиоактивность

- Проницаемые песчаники – пониженная радиоактивность.

Корреляция по данным g-метода имеет следующие преимущества:

- Независимость Jg от характера жидкости и газа, заполняющих поровое пространство горных пород, что позволяет надежно коррелировать материалы для площадной и региональной коррекции.

Оценка степени заглинизированности горных пород.

Исследования отечественных геофизиков показали, что в тех случаях, когда степень заглинизированности осадочных горных пород связана с содержанием в них глинистой фракции, характер связи Jg и Сгл имеет следующий характер: с увеличением Сгл Jg возрастает, причем в области высоких Сгл скорость возрастания убывает. В качестве примера измерений Jg выбирается параметр:

Глинистость пластов связана с их проницаемостью. Изменение Сгл по площади дает качественную характеристику проницаемости пластов. Между Кп и Сгл также существует зависимость, которую представляют как ∆ Jg=f(Кп),то есть оценивают коллекторские свойства пластов.

Определение возраста горных пород

При образовании минералов, слагающих горные породы, в них входит некоторое первоначальное количество N0 того или иного радиоактивного элемента. В процессе последующей «жизни» породы этот элемент распадается с постоянной скоростью и его содержание непрерывно уменьшается. Зная скорость распада радиоактивного элемента и соотношение его начального N0 и конечного N содержания можно вычислить время t, прошедшее с момента образования породы. Конечное содержание N радиоактивного элемента определяется химичесикм или радиохимическим анализом. О начальном содержании N0, суммы по количеству Ncт стабильно накопившемуся протона, являющегося конечным продуктом распада данного радиоактивного элемента.

N0=N+Nст

Подставляя выражение N0 в формулу радиоактивного распада

N=N0*e^-λt

Вычисляют возраст породы:

Nст=N(e^λt-1)

λ- постоянная распада р.и.

Логарифмируя Nст/N получим:

t=2,3/λ lg(1+Nст/N) [лет]

Нейтронный гамма-каротаж (НГК)

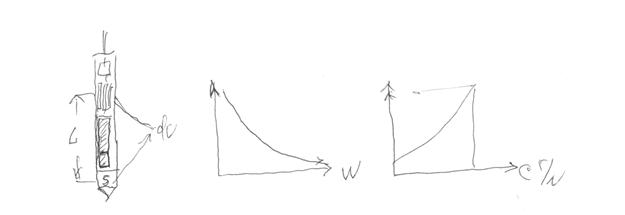

НГК осуществляется при помощи скважинного прибора включающего нейтронный источник и расположенный на расстоянии длины зонда «Ь> индикатор у-излучения.

Зонд «1» имеет размер (для исследования нефтяных и газовых скважин) от 35 см (малый зонд) до 50 см (большой зонд). С увеличением размера зонда глубинность исследований возрастает.

счетчик

свинцовый экран

парафиновый экран или стальной.

Радиус исследований НГК порядка 20-30 см, уменьшается с повышением объемного водородосодержания горных пород и содержания в них элементов с высоким сечением захвата тепловых нейтронов. По разрезу скважины низкопористых чистых песчаниках, плотных, карбонатных, газонасыщенных пластах показания НГК выше чем в высокопористых породах, насыщенных жидкими флюидами (вода, нефть), глинах.

Зависимость показаний НГК от водородосодердания имеет вид:

НГК

1. Физика метода

Взаимодействуя с ядрами среды, замедляются до v (2.2*10⁵ см/сек), поглощаются и рассеиваются ядрами элементов горных пород. При наличии ядер с аномальным сечением захвата, поглощаются, испуская g-кванты. Jg регистрирует g-кванты от захвата ядрами тепловых нейтронов, распределенными в однородной среде.

, где L-размер зонда НГК, Ls – длина замедления нейтронов тепловой скорости.

После поглощения нейтронов и испускания квантов последние распространяются в среде.

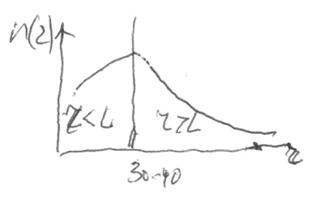

n(z) – распространение нейтронов

m - коэффициент поглощения

i – среднее число квантов на захват нейтронов в степени dv

x – расстояние от элементарного объема регистрации квантов до индикатора

2. Скважинный прибор

Могут быть 2 зонда: L5-50 см, Lм-35 см

Запись диаграмм проводится от забоя скважины до кровли изучаемого горизонта. Запись в ИМЧ/мин либо в условных единицах при эталонировании в однородной среде.

Скважина искажает запись, поскольку оказывает влияние цемент, заполненность колонны, колонна, НКТ.

Конфигурация кривых Jng

1. Распределение Jng в средах:

В однородной среде интенсивность Jng
