Фазовая диаграмма

Т-Х диаграмма

а) Применение поверхностного дефлегматора позволяет без дополнительных энергетических затрат получить часть конечного продукта с более высокой концентрацией (т. N), но получим меньшее количество, чем при простой дистилляции.

б) Применение дефлегматора приводит к получению части готового продукта (т. Р) с более низкой концентрацией, чем без дефлегматора.

в) Продукт с более низкой концентрацией (т. Р) подвергают дополнительной перегонке с целью увеличения концентрации Х

Рис.14 Фазовая диаграмма

Дефлегмация - частичная конденсация путем поверхностного охлаждения.

Ректификация – многократный тепломассообмен без ограничительной

Дефлегмация в поверхностном теплообмене - дорого, поэтому применяют смесительного типа ректификацию.

1. Схема ректификационной колонны:

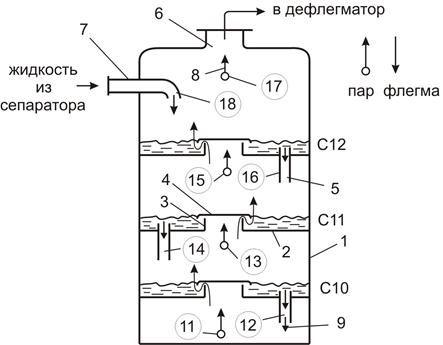

Рис.15 Схема ректификационной колонны

1 – цилиндрический корпус d = 5- 10 м, h = до 30 м

2 – тарелка – плоская решётка с отверстиями, к которой приваривается кольцо -3, необходимое для обеспечения определенного уровня жидкости над тарелкой. Расстояние между тарелками 0,2- 0,6 м

4 – колпачок с зубчатыми краями для равномерного выхода пара бинарной смеси по окружности (до 300 шт. на 1 тарелке)

5 – перепускная труба для слива жидкости с вышерасположенной тарелки на нижнюю

6 – выход пара бинарной смеси

7 – подача пара из сепаратора

8 – условное обозначение пара бинарной смеси

1. Жидкая бинарная смесь, разгоняемая в ректификационной колонне называется - флегма

2. По колонне сверху вниз движется флегма, а снизу вверх движется пар.

Суть: на каждой тарелке получаем пар с концентрацией выше, чем у пара и жидкости перед смешением.

3. Если произвести отборы флегмы из нескольких тарелок по высоте, то получится готовый продукт, имеющий различную температуру кипения.
