Типы архитектур

Основные классические типы архитектур, базирующиеся на принципах фон-Неймана можно определить, как «звезда», «иерархическая», «магистральная».

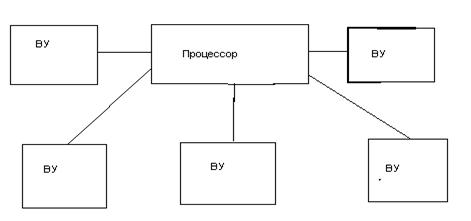

«Звезда» показана на рис.1.1.3

Рис.1.1.3 Архитектура «звезда»

Процессор соединен непосредственно с внешними устройствами и управляет их работой. К этому типу относится процессор фон-Неймана.

«Иерархическая» архитектура показана на рис.1.1.4.

Рис.1.1.4. Иерархическая архитектура

В этой архитектуре центральный процессор соединен с вспомогательными процессорами ВП, управляющими в свою очередь контроллерами, к которым подключены внешние устройства ВУ. К такой архитектуре относятся мини-ЭВМ IBM 360.

Магистральная архитектура (общая шина) показана на рисунке 1.1.5.В этой архитектуре процессор, память и внешние устройства связаны между собой через внутренний канал. К этой архитектуре относятся IBM совместимые ПК.

Рис.1.1.5 Магистральная архитектура

Физически магистраль представляет собой многопроводную линию с гнездами для подключения электронных схем. Совокупность проводов магистрали разделяется на отдельные шины адреса, данных и управления.

Все рассмотренные выше архитектуры относятся к классу ЭВМ, управляемых потоками команд. Они придерживаются принципов фон-Неймана. Программа в них начинает выполняться по запросу и вначале из памяти извлекается команда, затем данные.

В последнее время появился новый класс потоковых ЭВМ, не поддерживающих архитектуру фон-Неймана. Они управляются потоками данных. Программа составляется и записывается в память, но каждая команда программы не будет выполняться до тех пор, пока не появятся данные (операнды). Таким образом, сначала должны прочитаться из памяти операнды, а затем выполнена исполнительная команда.
