Введение. Структура графических файлов

Структура графических файлов

Оглавление

Введение. 1

1. Определение границ структурных элементов графических файлов. 3

Формат RAW... 3

Формат BMP. 6

Формат PCX.. 13

Задание 2. Установить соответствие между элементами одномерного массива данных в графическом файле и пространственными отсчетами изображения. 17

Формат RAW и BMP. 17

Формат PCX.. 22

Задание 3. Исследование связи области данных и таблицы цветов. 24

Литература. 25

Графический формат или файл – это определенным образом орга­низованные данные, расположенные на одном из машинных носителей, объем и состав которых достаточен для воспроизведения изображения в вещественной форме.

Принципы представления графических данных в компьютере можноразделить на две большие ветви: растровую и векторную. Векторы пред­ставляют собой математическое описание объектов относительно точки начала координат. Большинство векторных форматов могут так же со­держать внедренные в файл растровые объекты или ссылку на растро­вый файл (технология OPI- Open Prepress Interfase ). Сложность при передаче данных из одного векторного формата в другой заключается в использовании программами различных алгоритмов при построении векторных и описании растровых объектов.

OPI – технология, разработанная фирмой Aldus, позволяет импорти­ровать не оригинальные файлы растровой графики, а их образы, создавая в программе копию низкого разрешения (эскиз) и ссылку на оригинал. В процессе вывода изображения, эскизы подменяются на оригинальные файлы. Применение OPI-технологии вместо простого внедрения да­ет возможность экономить ресурсы компьютера, заметно повышая его производительность при работе с графикой. OPI является основой для работы с импортированными графическими файлами в таких програм­мах, как FreeHand иQuarkXPress.

Растровое изображение можно представить в виде двух равновеликих матриц:

1) матрицы цифровых сигналов

где:

Ne_ik -- цифровое представление оптического или светового пара­метра i-го, k-го элемента дискретизации или его код.

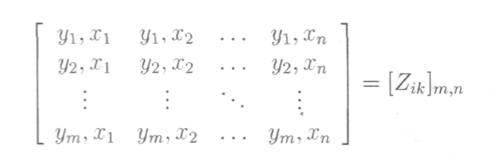

2) матрицы отсчетов пространственной дискретизации

где:

п – число элементов в строке изображения (по координате х);

т – число строк в изображении (по координате у).

Z_ik – пространственные координаты i-го, k -гоэлемента дискрети­зации.

При пространственной дискретизации с постоянным интервалом Δу • Δх матрица координат может быть задана в общем виде:

[iΔy, kΔx]_m,n

При таком задании матрицы координат закон пространственной дискретизации полностью определен интервалом Δy •Δx ипоследова­тельным перебором координат по строкам изображения, обычно, от ле­вого верхнего угла изображения к нижнему правому и слева направо по каждой строке.

При известных значениях т и п матрица цифрового двумерного сиг­нала может быть преобразована в однострочную матрицу или одномер­ный цифровой массив. Каждый элемент одномерного массива имеет свое значение смешения относительно начала массива, соответствующее его положению в двумерной матрице.
