Пример оформления ведомости объемов земляных масс

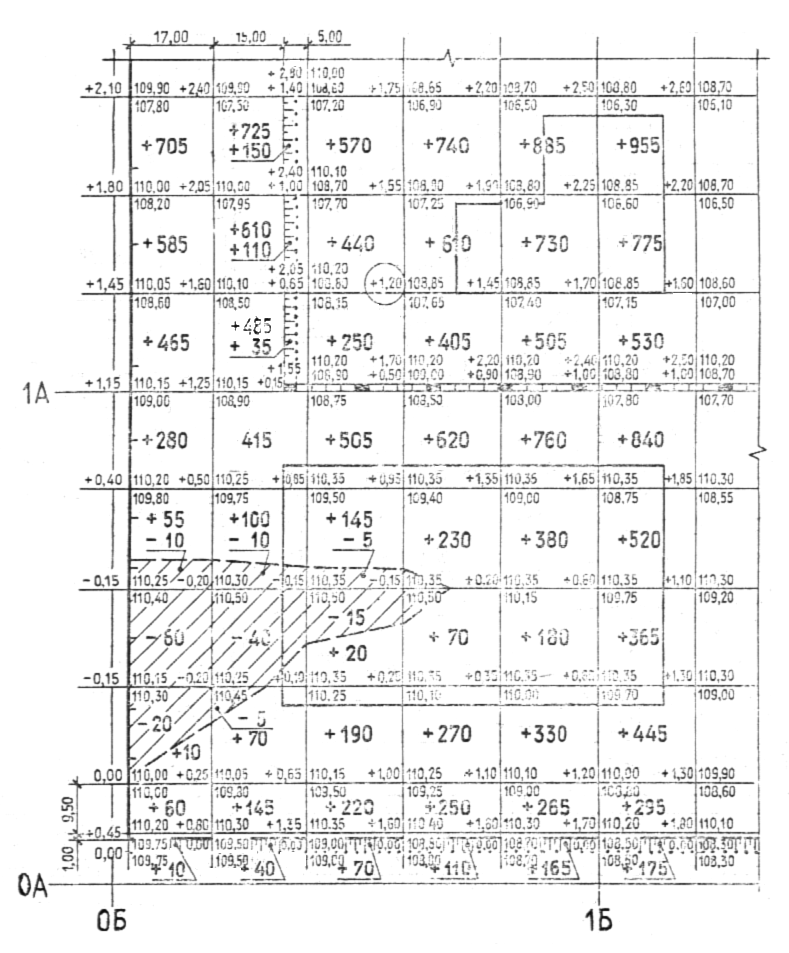

Пример оформления плана земляных масс

В проектных отметках

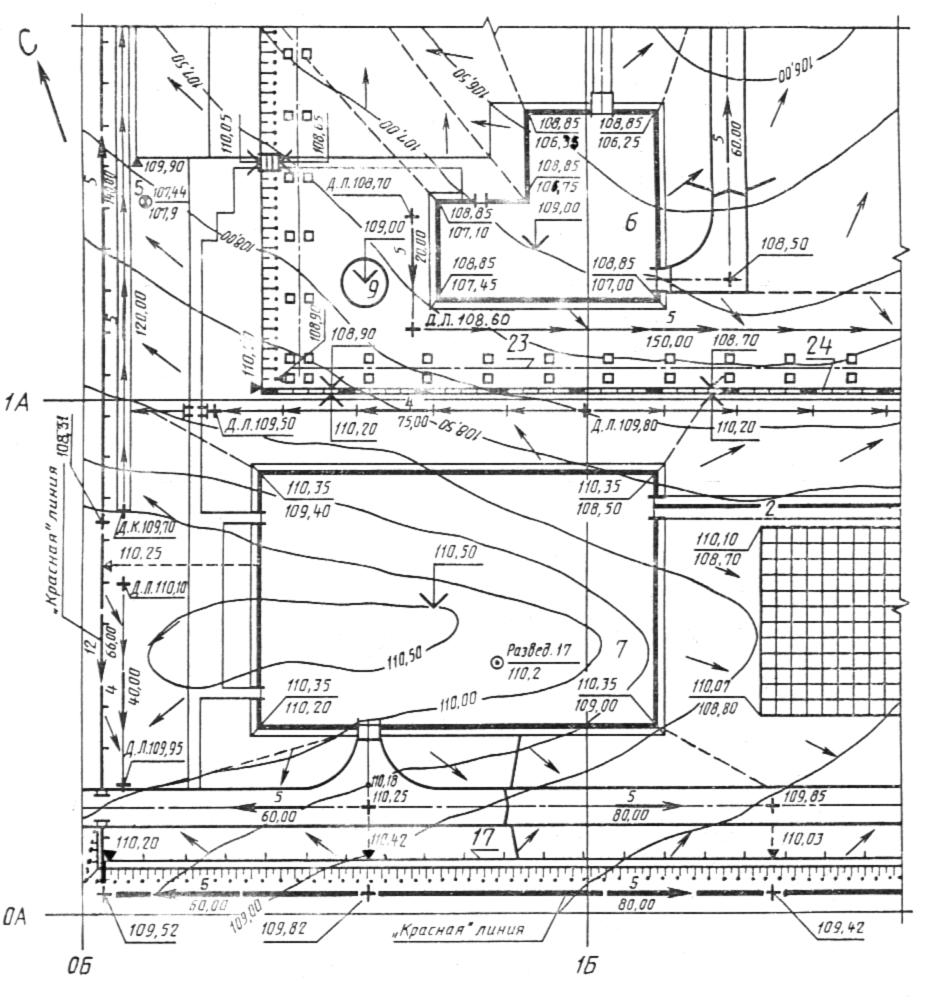

Пример оформления плана организации рельефа

Приложение К

(справочное)

Ито-	+ 4650	+ 3645	+ 2840	+3790	+5870	+ 7120				всего,	+ 32475
го, м^3	– 180	– 455	– 620	– 140	– 520	– 1210				м^3	– 17630

Приложение Л

(справочное)

	Количество, м^3
Наименование грунта	Заводская территория	Предзаводская территория	Примеча-ние
	Насыпь (+)	Выемка (–)	Насыпь (+)	Выемка (–)
1. Грунт планировки территории	150 000	96 480*	61 240	56 660	ГП (6)
2. Вытесненный грунт,		74 120		10 600
в т. ч. при устройстве:
а) подземных частей зданий (соору-
жений)		(25 000)			КЖ (2, 4)
б) автодорожных покрытий		(46 000)		(10 420)	АД (2)
в) ж. д. путей		(1 500)		(40)	ПЖ (2)
г) подземных сетей		(300)		(40)	НВК (1, 2)
д) водоотводных сооружений		(460)			ГП (3)
е) плодородной почвы на участках
озеленения		(860)		(140)	ГП (4)
3. Грунт для устройства высоких по-
лов зданий и обвалований соору-
жений	6 900				АР (7)
4. Поправка на уплотнение	15 690		6 120		Инж.-геол. изыск.
Всего пригодного грунта	172 520	170 600	67 360	67 260
5. Недостаток пригодного грунта		1 990**		100**
6. Грунт непригодный для устройст-
ва насыпи оснований зданий, со-
оружений и подлежащий удалению
с территории (торф)	47 300***	47 300	7 140***	7 140	ГП (5)
7. Плодородный грунт, всего,		44 500		7 340	ГП (4)
в т. ч.:
а) используемый для озеленения тер-
ритории
б) избыток плодородного грунта (ре-
культивация земель)	43 640		7 200
8. Итого перерабатываемого грунта	264 390	264 390	81 840	81 840

_____________

* С учетом предварительной срезки плодородного грунта.

** В карьере.

*** В отвале.

Приложение М

(справочное)
