Монтаж плоскими ленточными кабелями

Плоские ленточные кабели (ПЛК) представляют собой одно или многослойную структуру, состоящую из многожильных ленточных проводов или ГПК и различных по конструкции соединителей (специальных разъёмов, коммутационных плат), при помощи которых кабели соединяются друг с другом и с остальными элементами монтажа.

По способу изготовления ПЛК разделяются на: опресованные, плетёные, тканые и печатные. Токоведущие жилы проводов имеют прямоугольное или круглое сечение площадью от 0.02 до 0.35 мм² и выполняются из меди, бериллиевой бронзы и нихрома. Расстояние между центрами проводников стандартизовано и кратно 1.25 мм. Ориентация проводов при монтаже осуществляется по цветной жиле с увеличенным шагом или кодирующему выступу на кромке изоляции.

Использование ПЛК по сравнению с жгутовым монтажем позволяет уменьшить габариты, снизить трудоёмкость механосборочных работ за счёт механизации и автоматизации процессов, повысить качество и надёжность соединений при различных климатических воздействиях.

Технологический процесс монтажа ПЛК включает подготовку ленточных проводов, сборку их с различными соединителями, трассировку кабеля на каркасах несущих конструкции ЭВА и его соединения с другими токоведущими элементами.

ПЛК поступают на сборку в рулонах. Их разрезают на мерные отрезки, определяемые конструкцией устройства, при помощи гильотинных ножниц. Подача провода осуществляется вручную или специальными механизмами, обеспечивающими необходимую длину отрезка. Должна быть обеспечена пенпердикулярность линии среза оси симметрии провода. С обеих сторон без повреждения токоведущих жил удаляют изоляционный слой механическим, термомеханическим или химическим методами.

Для механического удаления используют ножи с регулируемым зазором, щётки и др. Процессы эффективны при обработке проводов во фторопластовой изоляции или термостойкой полиамидной изоляции.

Эффективной является лазерная обработка остросфокусированным лучём, под действием которого удаляется небольшой участок изоляции.

Химическое удаление изоляции целесообразно проводить для ПЛК, на токопроводящие жилы которых наносят гальванические покрытия.

Для защиты токоведущих жил от окисления и обеспечения хорошей паяемости или свариваемости на их поверхности наносят покрытия из металлов (никеля, золота, серебра).

Сборка ПЛК друг с другом и специальными соединениями осуществляется при помощи пайки, сварки или механическим способом (обжатием, врезанием, накруткой).

Пайка является наиболее универсальным способом. Токоведущие жилы ПЛК паяют паяльником с определенной формы жалом или групповым способом.

При групповой пайке все проводники с дозированным количеством припоя ориентируют и фиксируют относительно друг друга в приспособлении, а затем припой расплавляют инфракрасным излучением.

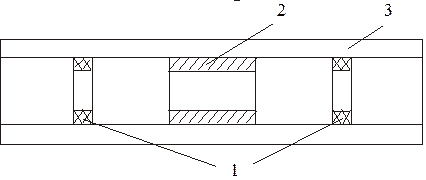

Межкабельные паяные соединения получаются с помощью термоусадочных паяльных муфт, (рис.13.1), которые состоят из изоляционной оболочки – 3, кольца припоя с наполнителем из флюса - 2 и двух герметизирующих колец – 1, изготовленных из термопластичного материала.

Рис. 13.1.

Оболочка изготавливается из поливинилхлорида или политетрафторэтилена и подвергается гамма облучению, под действием которого она приобретает свойства выдерживать большие растяжения, а при нагревании возвращаться к первоначальным размерам.

При введении токопроводящих жил соединяемых ПЛК в такие муфты и их термооблучение происходит размягчение уплотнительных колец, усадке оболочки, деформация, плавление и растекание припоя до уплотнительных колец, в результате чего соединение герметизируется.

Механические способы соединения ПЛК основаны на использовании специальных элементов, обеспечивающих электрический контакт за счёт пластической или упругой деформации. Жилы круглого и прямоугольного сечения соединяют обжатием металлической втулке. Коммутация отдельных проводов с элементами монтажа осуществляется при помощи ножевых штампованных контактов, имеющих паз вдоль оси. Под действием приложенного давления контакт прорезает изоляцию и токопроводящая жила входит в паз. Однако эти методы имеют ограниченное применение из-за низкой надёжности.
