Экономическое обоснование количества и расположения ГРП

При проектировании многосту­пенчатых систем газоснабжения воз­никает вопрос об экономически опти­мальном радиусе действия R газоре­гуляторных пунктов. Под радиусом действия ГРП понимаем среднее расстояние по пря­мой от ГРП до точек встречи по­токов газа на границе раздела. Действительно, с увеличением числа ГРП уменьша­ется стоимость сети низкого давле­ния, но повышается стоимость самих ГРП, а также сети среднего или вы­сокого давления, которая питает регуляторные пункты. Следовательно, су­ществует оптимальное значение R, при котором общие приведенные годовые затраты на систему будут минималь­ными.

Размещение ГРП на газовых сетях может быть охарактеризовано коэффициентом расположения регуляторных пунктов (равен отношению длины пути газа от точки питания до концевой точки R _г к радиусу R действия ГРП):

a=R_u/R.

На рисунке 17.1 показаны возможные крайние схемы расположения ГРП на сети низкого давления, имеющей квад­ратные кольца (как предельно про­стые), при этом для схемы 17.1,а a =1;ГРП расположены наиболее экономично (в шахматном порядке). Для схемы рисунка 17.1, б a =1,41; ГРП рас­положены в коридорном порядке; в среднем можно принять a =1,3.

Рисунок 17.1 Схема газо­провода низкого давле­ния двухступенчатой системы газоснабжения

а — шахматное распо­ложение ГРП [радиус действия ГРП равен радиусу действия газо­проводов (a =1)); б — коридорное расположе­ние ГРП [радиус дейст­вия ГРП меньше радиу­са действия газопрово­дов (a =1,41)

сеть низкого давления; • - ГРП; - границы зоныгазоснабжаемой территории

Количество газорегуляторных пунктов (ГРП) определяется по формуле

, шт, (23),

где F - газифицируемая площадь района города или поселка, м²;

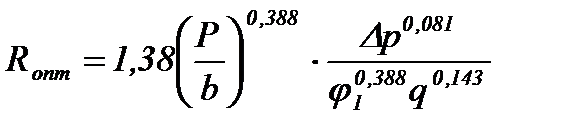

-оптимальный радиус действия ГРП, м, который определяется по формуле

, м, (24),

где P - стоимость одного ГРП в ценах 1984 года, руб;

b - коэффициент стоимости, руб/(м см);

Dp - перепад давления в сети низкого давления, Па;

j₁ - коэффициент плотности сети низкого давления, 1/м, который определяется по формуле

, (25),

где l_нд - протяженность сети низкого давления, м.

q - удельный путевой расход газа в сети низкого давления, м³/(ч м), который определяется по формуле

, м³/(ч м), (26),

где - суммарный расчетный расход газа на ГРП района города, м³/ч, который определяется по формуле

, м³/ч, (27),

где S - суммарный расчетный расход газа на бытовое потребление, м³/ч;

- расчетный расход газа на отопление и вентиляцию застройки с местной системой отопления (одноэтажной), м³/ч;

- расчетный расход газа на мелкие коммунально-бытовые потребители (сферу обслуживания), м³/ч;

- расчетный расход газа на коммунально-бытовое потребление в столовых, м³/ч.

Если получается дробное число ГРП, то лучше запроектировать меньшее их количество, так как это обеспечивает большую экономию приведенных затрат.

Далее необходимо определить зону действия каждого ГРП и вычислить расход газа на них, набирая его из расходов газа жилых кварталов и потребителей, которые обслуживаются данным ГРП.
