Типи фільтрів їх будова та підключення в гідросистему

У гідросистемах верстатів з ЧПК застосовують фільтри з дротяних сіток і фільтри з пористих матеріалів і кераміки. Конструктивне виконання сітчастих фільтрів може бути самим різним - у вигляді циліндрів і у вигляді набору (пакету) сітчастих дисків.

Комбінований фільтр з елементів грубого і тонкого очищення представлений на рис. 39, а. Схема такого фільтру складається з елементів тонкої 2 і грубого 1 очищення. До відкриття перепускного клапана рідина послідовно проходить через обидва елементи. При засміченні елементу тонкого очищення відкривається перепускний клапан 3, і рідина через елемент грубого очищення поступає до вихідного штуцера, минувши елемент тонкого очищення. Паперовий елемент звичайно виконується у вигляді циліндра, стінки якого для збільшення фільтруючої здатності збирають в складки тієї або іншої форми, підтримувані металевим каркасом.

Фільтр з фільтро-елементами з пористих керамічних дисків представлений на рис. 39, б. Керамічний фільтруючий елемент 1 використаний в даній конструкції фільтру, добре протистоїть зміні температури і має хороші фільтруючі властивості. Він фільтрує час тинки розміром 15-20 мкм.

Для уловлювання феромагнітних частинок застосовують магнітні очищувачі, які звично комбінують з яким-небудь пористим фільтром. Першим ступенем таких комбінованих очищувачів є магнітний елемент. Комбінований фільтр (рис. 40) складається з сітчастого фільтруючого пакету 2, на вході і виході з якого встановлено два постійні магніти 1 і 3, створюючих магнітне поле, сприяюче вловлюванню феромагнітних частинок. Рідина проходить через щілини нижнього магніта всередину циліндра з сітчатим фільтруючим пакетом і віддаляється через щілини верхнього пакету. Магнітне поле, яке створюють ці магніти, підвищує також фільтруючі властивості пакету 2 металевих сіток.

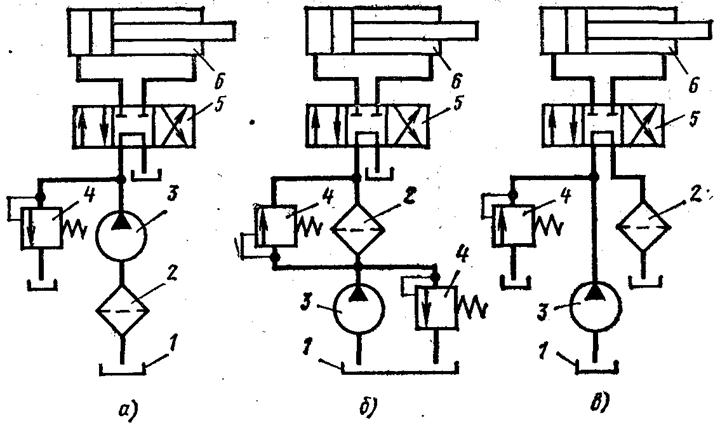

Рис. 41

Схеми включення фільтрів представлені на рис. 41. Існують схеми послідовного і паралельного включення фільтрів. В більшості випадків використовують одночасно обидві схеми фільтрації: для фільтрації всього потоку застосовують фільтр, що має відносно високу пористість, а для захисту відповідальних агрегатів - фільтри тонкого очищення. Для оберігання насоса, який найбільш чутливий до забруднень рідини, фільтр встановлюють на всмоктуючій лінії насоса (рис. 41, а). Проте зважаючи на те що фільтр збільшує опір всмоктуючої лінії і погіршує умови заповнення її рідиною, цей спосіб установки фільтру в гідросистемах з самовсмоктуючим насосом не поширений.

При установці фільтрів на лінії нагнітання (рис. 41, б) може бути допущений вищій опір. Корпус фільтру в цьому випадку знаходитиметься під робочим тиском, Застосовують також установку фільтра в зливній магістралі (рис. 41, в), в яку через фільтр проходить рідина також і в періоди розвантаження насоса.
