Порядок действий при создании проекта

Создание проекта

Проекты, созданные с помощью программы OrCAD Capture, заносятся в файлы с расширением.opj (по терминологии, принятой в программе, проект называется Project), которые содержат ссылки на имена всех используемых файлов: файлов отдельных схем (*.dsn, по принятой терминологии файлы схем называются Design, в переводе также «проект»), библиотек, текстовых VHDL-файлов, файлов отчетов о проекте и др. В файле проекта могут содержаться ссылки на одну или несколько папок, ассоциируемых с файлами принципиальных схем. Папка принципиальной схемы содержит одну или несколько страниц схемы. Файл схемы содержит также Design cahe — кэш проекта, который содержит копии символов компонентов, используемых в схеме. Проект может содержать ссылки на несколько библиотек. Однако он может иметь только одну схему (файл с расширением имени.dsn), состоящую из одной иди нескольких страниц. Можно создать новый проект и затем создать новые схемы, библиотеки и VHDL-файлы.

· File>New Project (открывается диалоговое окно (рис. 5))

· Указать имя проекта [Name]

· Указать расположение проекта [ Location]

· Выбрать тип проекта.

Analog or Mixed-Signal Circuit (Аналоговый или смешанный A/D) — аналоговые, цифровые или смешанные аналого-цифровые устройства, моделируемые с помощью программы PSpice A/D.

Именно этот режим должен быть выбран при создании нового файла с необходимостью в последующем выполнения моделирования схемы проектируемого устройства.

PC Board (Мастер панели PC) — создание печатных плат

Schematic (Схематичный) — неспециализированные проекты. Возможно только создание и документирование принципиальных схем, моделирование и разработка печатных плат не предусматривается.

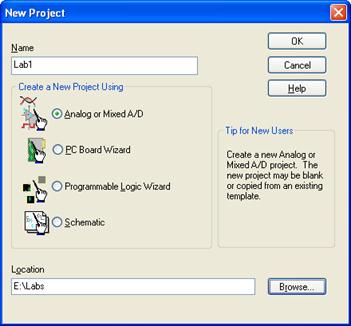

Рис. 5. Выбор типа проекта

Во всех используемых в системе ORCAD именах (директорий, файлов, цепей и т.д.) должна быть использована только кодировка, соответствующая DOS!!!
