Пример выполнения работы




Порядок выполнения работы

Ø Часть I

1. Создать проект моделирования устройств;

2. Выполнить проектирование и моделирование устройства первого иерархического уровня;

3. Выполнить анализ работы устройства;

4. Создать новый проект моделирования;

5. Создать в проекте новый раздел «Schematic»;

6. В новом разделе «Schematic» создать новую страницу схемы устройства;

7. Выполнить копирование ранее созданной схемы устройства, которое необходимо изменить согласно следующему порядку:

§ Удалить источники входных сигналов;

§ Добавить входные порты;

8. Сохранить новый проект.



Ø Часть II

1. Открыть проект, содержащий два раздела «Schematic»;

2. Убедиться в том, что пустой раздел «Schematic», предназначенный для создания иерархического устройства имеет метку «Корень», если нет, то установить ее.

3. Ввести иерархические блоки, соответствующие схеме устройства первого иерархического уровня;

4. Выполнить проектирование и моделирование основного устройства, согласно индивидуальному заданию;

5. Выполнить анализ работы устройства и убедиться в правильности его функционирования.





Индивидуальные задания:

Выполнить проектирование устройства 2-го уровня иерархии на основе устройств 1-го иерархического уровня



№ п/п Устройства 1-го уровня иерархии Устройства 2-го уровня иерархии
1. JK- триггер Четырехразрядный десятичный счетчик
2. D -триггер Четырехразрядный двоичный счетчик, выполняющий счет до 12
3. JK -триггер Четырехразрядный двоичный счетчик, выполняющий счет до 13
4. D -триггер Четырехразрядный двоичный реверсивный счетчик, выполняющий счет до 10
5. JK -триггер Четырехразрядный двоичный реверсивный счетчик, выполняющий счет до 14
6. D -триггер Четырехразрядный сдвиговый регистр
7. D -триггер Четырехразрядный десятичный счетчик
8. JK -триггер Четырехразрядный двоичный счетчик, выполняющий счет до 12
9. D -триггер Четырехразрядный двоичный счетчик, выполняющий счет до 11
10. JK -триггер Четырехразрядный двоичный реверсивный счетчик, выполняющий счет до 12
11. D -триггер Четырехразрядный двоичный реверсивный счетчик, выполняющий счет до 13
12. JK -триггер Четырехразрядный сдвиговый регистр



Индивидуальное задание: Выполнить проектирование 4-х разрядного счетчика на D-триггерах.

Ø Часть I

п1. Создать новый проект;

п2. Выполнить проектирование D -триггера, согласно индивидуальному заданию.

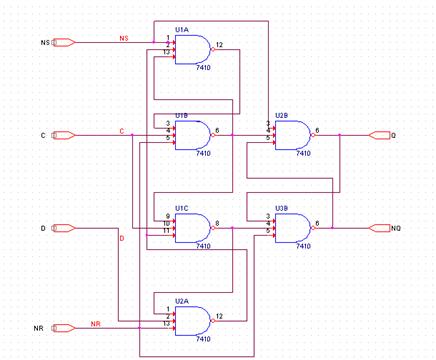

Схема D -триггера при его проектировании в системе OrCAD приведена на следующем рисунке:

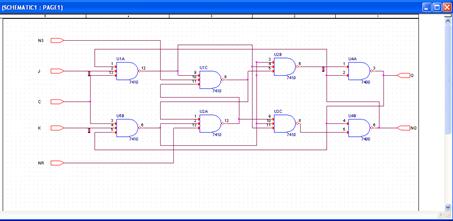

Схема JK -триггера







Временные диаграммы функционирования D -триггера:



п4. Создать новый проект моделирования;

п5. Создать в проекте новый раздел «Schematic»

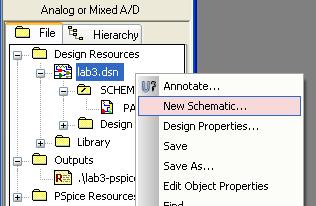

a. В окне «Analog or Mixed A/D» вызвать контекстное меню дизайна





b. Выбрать «New Schematic»

c. Ввести имя профиля «Schematic2»

п6. Создать новую страницу полученного профиля

a. В окне «Analog or Mixed A/D» вызвать контекстное меню профиля



b. Выбрать «New Page»

п7. Результат выполнения данного пункта приведен на следующем рисунке:



Ø Часть II

п1. Открыть последний сохраненный проект.

п2. Схема D -триггера находится в профиле «Schematic2». Метка «Корень» установлена для профиля «Schematic1»

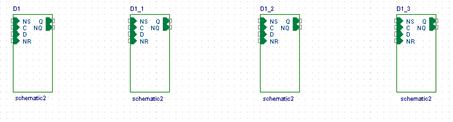

п3. Ввод иерархических блоков

a. Выбрать

b. Ввести ссылку (D1)

c. Выбрать тип реализации «Схемы»

d. Ввести имя реализации «Schematic2»

e. Нарисовать контур блока

f. Скопировать иерархический блок в буфер обмена

g. Вставить из буфера обмена новый иерархический блок (имя ссылки изменится автоматически)

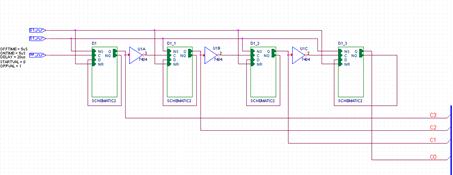

п4. Проектирование счетчика, согласно индивидуальному заданию

Временные диаграммы функционирования иерархического счетчика:
