Линейная программная реализация для автоматизированного расчета параметров и показателей ткани

И проектировании ткани

Программные реализации для автоматизации решения технологических задач при анализе

Для решения типовых каждодневных технологических задач инженер технолог и дессинатор могут самостоятельно составить простейшие алгоритмы программ, которые позволят существенно сократить время для принятия решения по выработке ткани заданной заказчиком структуры, оценить возможности технологического оборудования и параметры отделки.

Алгоритм или схема программы показывает последовательность выполняемых операций.

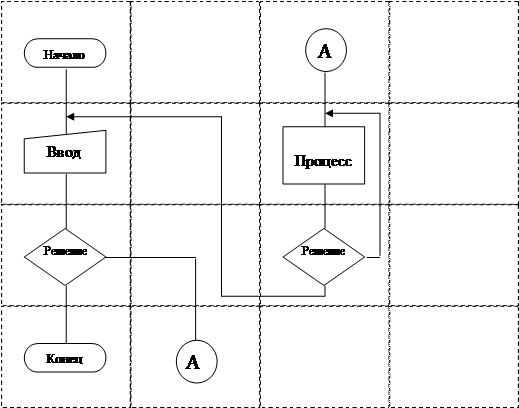

Схемы алгоритмов выполняются в соответствии с требованиями ЕСПД ГОСТ 19.003. При оформлении схемы алгоритма все элементы размещаются в воображаемой сетке с размером ячейки 4´3 ед., при этом сама сетка не изображается (рисунок 17).

Рис. 17. Размещение схемы алгоритма

Линии изображаются со стрелками, если они (или какая-либо их часть) направлены вверх или влево. Пересечения линий не допускаются. Линии должны соединяться с фигурами только сверху или снизу. Исключение составляет блок «Решение». Для него разрешается ответвление линий в любую сторону.

Все надписи выполняются шрифтом одного размера. Если надписи выполняются вручную, то используют чертежный шрифт подходящего размера.

Все линии делаются одинаковой толщины. Внутри символов помещаются необходимые надписи. Если надпись не помещается внутри символа, можно использовать символ комментария.

Основные символы, используемые в блок-схемах, приведены в приложении Д.

Линейную программную реализацию в общем виде можно представить следующим образом (рис. 18).

Рис. 18. Линейный алгоритм программы

Алгоритм содержит три основных блока.

Блок ВВОД включает в себя переменные, которые необходимо изначально знать при выполнении расчета. Это может быть линейная плотность пряжи, плотность ткани, коэффициент рода волокна, коэффициенты смятия и т.п.

Блок ПРОЦЕСС включает в себя расчет по известным зависимостям структурных параметров ткани. Это могут быть высота и длина волны, поверхностная плотность ткани, фаза строения, уработка т.п.

Блок ВЫВОД позволяет вывести результаты расчета.
