Создание клиентского сенсорного изображения

Сенсорные изображения (изображения-карты)

Сенсорное изображение представляет собой графический образ, разделенный на области, являющиеся гиперссылками на различные HTML-файлы или URL.

Существует два типа сенсорных изображений: серверные и клиентские. Для создания серверных сенсорных изображений разработчик обычно должен писать CGI-программы (сценарии). Серверные изображения-карты работают следующим образом. На Web-странице помещается изображение, состоящее из нескольких четко разделенных фрагментов. При щелчке на одном из фрагментов Web-броузер запоминает координаты точки, на которой был произведен щелчок, в виде пары X и Y (измеряются в пикселях) и отправляет эту информацию на Web-сервер. Сервер получает координаты и запускает программу CGI, которая переводит координаты в URL, т.е. в имя файла, соответствующего тому фрагменту, на котором был произведен щелчок. Затем Web-сервер передает имя файла броузеру, который и загружает этот файл.

Серверные сенсорные изображения появились давно. Как видно из описания принципа их работы, они не слишком эффективны, и ими трудно пользоваться.

В настоящее время появилась новая технология – клиентские сенсорные изображения – более простая в разработке и более эффективная при использовании. В клиентских изображениях-картах пользователь также видит на экране изображение, разделенное на области. Но при щелчке вместо обмена информации с сервером броузеры сами узнают, на какой HTML-файл сделана ссылка, и автоматически загружают этот файл. Этот процесс занимает существенно меньше времени и проще для интерпретации броузером. Каждому фрагменту изображения соответствуют координаты в пикселях. Эти координаты заданы в том же HTML-файле, что и остальная часть Web-страницы. Это позволяет осуществить ссылку на другую Web-страницу так же, как и при использовании обычного тега <A HREF>. В конце концов, клиентские сенсорные изображения полностью вытеснят серверные.

Сенсорное изображение можно создать практически из любого рисунка. Сначала нужно разбить изображение на части. Для этого используются теги <MAP> и <AREA>. Тег <MAP> формирует схему (карту) изображения. Его атрибут NAME задает имя этой схемы.

Тег <AREA> описывает каждый отдельный участок разбиения изображения и соответствующие этому участку ссылки. Атрибуты тега <AREA>:

Shape - содержит форму фрагмента; возможные значения:

rect - прямоугольник;

circle - круг;

poly - многоугольник произвольной формы.

COORDS - координаты области в пикселях; для прямоугольного фрагмента нужно задать четыре координаты – левого верхнего угла и правого нижнего; для круга – три числа – координаты центра и величину радиуса; для многоугольника нужно задать координаты каждого его угла.

HREF - ссылка.

ALT - альтернативный текст.

После того как описана схема изображения, нужно с помощью атрибута USEMAP тега IMG задать имя схемы.

Рассмотрим пример создания сенсорного изображения.

Создадим Web-документ, содержащий информацию об устройстве компьютера. На главной странице этого документа сделаем заголовок «Устройство компьютера» и поместим изображение компьютера (файл рисунка - computer.jpg), включающее основные конструктивные элементы современного ПК (системный блок, монитор, клавиатур, мышь). Вид этого документа в броузере см. на рис. 8.14. Сохраним этот документ с именем computer.htm.

Создадим еще один документ, содержащий информацию об устройстве и назначении отдельных частей компьютера. Сохраним его с именем comp_dop.htm. Разобьем весь текст этого документа на главы. Название каждой главы оформим с помощью тегов заголовка первого уровня. Кроме того, сделаем закладки на каждом заголовке с помощью тега <A name= имя закладки >. Например, глава содержащая информацию об устройстве и назначении системного блока компьютера, будет иметь заголовок, оформленный следующим образом:

<h1><a name="блок"></a>Системный блок</h1>

Аналогично следует оформить заголовки глав «Монитор» (имя закладки – монит), «Клавиатура» (имя закладки – клав), «Мышь» (имя закладки – мышь). Закладки позволят сделать ссылки на разные части одного и того же документа.

Теперь приступим к составлению карты изображения в документе computer.htm. На рисунке выделим три прямоугольные области, охватывающие изображения монитора, системного блока и клавиатуры, и одну область в форме многоугольника, охватывающую изображение мыши.

Устройство

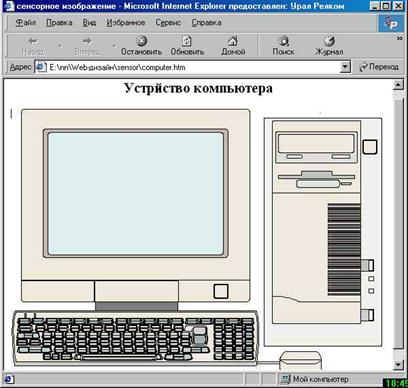

Рис. 8.14. Документ с сенсорным изображением

Области задаются с помощью координат. Координаты измеряются в пикселях, отсчет ведется от левого верхнего угла изображения.

Примечание. Вручную подбирать значения координат фрагментов довольно трудоемко и долго. К счастью, существует ряд удобных средств, облегчающих задание фрагментов для изображения-карты. Это такие программы, как MapThis, Live Image, CrossEye. Пользоваться этими программами несложно. Достаточно загрузить изображение (файл картинки), затем выбрать форму фрагмента с помощью кнопок панели инструментов и мышью очертить этот фрагмент на рисунке. Затем в диалоговом окне Area Settings (Параметры фрагмента) ввести имя файла (или URL), на который будет ссылаться фрагмент. Выполнить эти действия для всех фрагментов изображения, затем сохранить файл карты в формате HTML.

В нашем примере для каждой из четырех выделенных областей рисунка сделаем ссылку на соответствующую главу документа comp_dop.htm. В целом карта изображения будет выглядеть следующим образом:

<MAP NAME="computer">

<AREA SHAPE="RECT" COORDS="17, 3, 350, 281" HREF="comp_dop.htm#монит" >

<AREA SHAPE="RECT" COORDS="7, 298, 360, 380" HREF="comp_dop.htm#клав" >

<AREA SHAPE="RECT" COORDS="374, 15, 546, 348" HREF="comp_dop.htm#блок" >

<AREA SHAPE="POLYGON" COORDS="395, 367, 403, 356, 449, 357, 458, 369, 458, 380, 395, 383, 395, 367" HREF="comp_dop.htm#мышь" >

</MAP>

Описание карты сенсорного изображения следует поместить в начале документа (например, сразу после тега <Body> или после заголовка). В дальнейшем при вставке рисунка в документ (тег <img>) следует указать, что для данного рисунка используется карта с соответствующим именем (атрибут Usemap). В нашем случае имя карты – computer.

Полный текст документа, содержащий описание карты и вставку сенсорного изображения, приведен в примере 15.

Пример 15. Документ с сенсорным изображением

<html>

<head>

<title> сенсорное изображение </title>

</head>

<body>

<MAP NAME="computer">

<AREA SHAPE="RECT" COORDS="17, 3, 350, 281" HREF="comp_dop.htm#монит" TARGET="monit " Alt="Монитор ">

<AREA SHAPE="RECT" COORDS="7, 298, 360, 380" HREF="comp_dop.htm#клав" TARGET="keyb" Alt="Клавиатура ">

<AREA SHAPE="RECT" COORDS="374, 15, 546, 348" HREF="comp_dop.htm#блок" TARGET="system" Alt="Системный блок ">

<AREA SHAPE="POLYGON" COORDS="395, 367, 403, 356, 449, 357, 458, 369, 458, 380, 395, 383, 395, 367" HREF="comp_dop.htm#мышь" TARGET="mouse" Alt="Мышь ">

</MAP>

<h1>Устройство компьютера</h1>

<img src="computer.jpg" border=0 width=546 height=383 usemap="#computer">

</body>

</html>

Закончив создание сенсорного изображения, следует тщательно протестировать его с помощью броузера. При тестировании следует опробовать каждый фрагмент и убедиться, что все ссылки сделаны правильно. В нашем примере сенсорное изображение должно функционировать следующим образом. При щелчке на изображении системного блока должно открываться новое окно броузера с главой «Системный блок» из файла comp_dop.htm (см. рис. 8.15), при щелчке на изображении монитора - с главой «монитор», аналогично для мыши и клавиатуры.

	Устройство

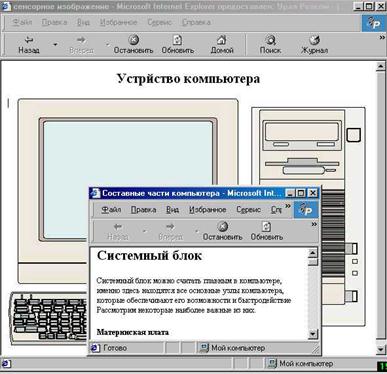

Рис. 8.15. Окна броузера с сенсорным изображением и файлом-ссылкой
