Шумомер

Точный импульсный шумомер типа PS202 (ГДР) предназначен для определения уровня постоянного, переменного и импульсного шума, а при работе с внешними фильтрами типа OF101 позволяет производить спектральный анализ шумов. Внешний вид шумомера с фильтрами приведен на рис.3, а частотные характеристики шумомера - на рис.4.

Основные технические характеристики шумомера

Полоса воспроизводимых частот:

электрическая от 20 до 40000 Гц

акустическая с микрофоном МК102 и предусилителем от 20 до 20000 Гц

Измеряемые уровни шума:

без частотной коррекции от 35 до 140 дБ

с частотной характеристикой А от 24 до 140 дБ

Частотные характеристики: А,В,С, линейно (lin)

Временные характеристики: "быстро" (F), "медленно" (S), "импульс" (I).

Прибор имеет индикатор перегрузки измерительного тракта, размещенный на шкале стрелочного индикатора. Перегрузка индицируется при превышении установленного диапазона более чем на 12дБ.

Функциональная схема шумомера приведена на рис.5.

Шумомер работает следующим образом. Акустический сигнал в виде звукового давления преобразуется конденсаторным микрофоном в электрический сигнал, который с помощью предварительного усилителя, находящегося в одном корпусе с микрофоном, усиливается и через соединительный кабель подается на вход первого регулируемого усилителя. Сигнал с выхода первого усилителя через переключатель рода работы поступает на вход второго регулируемого усилителя либо непосредственно, либо через внутренние фильтры частотной коррекции (А,В,С,), либо через внешний фильтр. На выходе второго регулируемого усилителя установлен квадратичный детектор с переключаемой постоянной времени, обеспечивающей измерение в режиме "быстро"," медленно", "импульс". Сигнал с выхода детектора поступает на стрелочный индикатор, рабочая шкала которого, обозначенная знаком D, проградуирована в децибелах. Для подключения внешних устройств в шумомере предусмотрен специальный разъем.

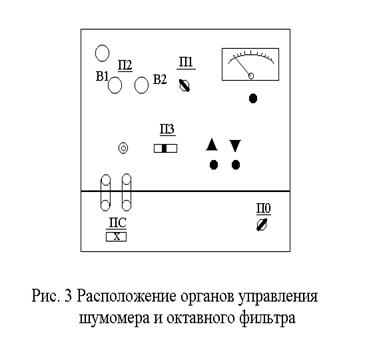

Все органы управления щумомером расположены на лицевой панели (рис.4). Для включения прибора служит переключатель рода работы П1. Положение переключателя "O" (крайнее левое) соответствует выключенному прибору.

Переключателем П1 могут быть установлены следующие режимы:

с постоянной времени "быстро" (F) и фильтрами частотной коррекции A,B,C, линейно (lin) и внешним фильтром (ext);

с постоянной времени "импульс" (I) и фильтрами частотной коррекции;

A,B,C и внешним фильтром (ext);

с постоянной времени "медленно" (S) и фильтрами частотной коррекции

A,B,C, линейно (lin) и внешним фильтром (ext);

режим калибровки шумомера, обозначенный знаком!.

Для установки диапазона уровня измеряемого шума служат ручки В1 и В2 переключателя П2, работающие совместно и изменяющие коэффициент усиления первого (ручка В1) и второго (ручка В2) регулируемых усилителей. Величина установленного диапазона измерения определяется цифрой в окошечке переключателя П2. Крайнее левое положение ручки В1 переключателя П2, обозначенное знаком D, предназначено для электрической калибровки шумомера и производить измерения при этом положении ручки В1 нельзя. Переключатель "контроль питания - контроль нуля" П3 предназначен для проверки исправности батарей при автономном питании и для установки нуля прибора на шкале D при его калибровке. В режиме измерения переключатель П3 должен находиться в среднем положении.

При подготовке к работе установите ручки В1 и В2 переключателя диапазона П2 в крайнее левое положение. Ручку переключателя П1 установите в положение "0" (крайнее левое). Подключите прибор к сети. Поверните ручку переключателя П1 вправо. При этом через некоторое время начнет мерцать индикатор включения прибора. После возвращение стрелки индикатора в исходное положение прибор готов к работе.

Установку диапазона уровня измеряемого шума после включения прибора производите ручкой В1 переключателя П2 поворотом ее вправо до отклонения стрелки индикатора в диапазоне от 0 до +10 дБ. Если ручкой В1 требуемый диапазон установить невозможно, то воспользуйтесь ручкой В2, поворачивая ее вправо. Если загорается индикатор перегрузки, то для получения точных результатов измерения перегрузку необходимо устранить поворотом ручки В2 влево. Если поворотом ручки В2 влево до упора перегрузку устранить не удается, то поворачивайте ручку В1 влево до достижения необходимого значения диапазона.

Действительное значение уровня шумов равно

L = М_П2 + M_и, (18)

где М_П2 - значение диапазона измерения (цифра в окошке переключателя П2); М_и - показания стрелочного индикатора на шкале дБ (D).
