Локальні прив’язки

Використання локальних прив’язок дозволяє виконувати ті ж процедури, що й приглобальних прив’язках курсора до характерних точок геометричних обєктів на кресленні. Але вони мають дві важливі властивості:

– Локальна привязка більш пріоритетна ніж глобальна. При виклику будь-якої команди локальної прив’язки нгейтралізуються встановлені глобальні прив’язки;

– Будь-яка з локальних прив’язок виконується тільки для поточного запиту точки. Після введення поточної точки локальна прив’язка відключається. Якщо необхідно виконати ще одну локальну прив’язку для точки, то необхідно знову викликати меню локальних прив’язок.

Локальна прив'язка доступна під час створення і редагування графічних об'єктів. Команди включення локальних прив'язок згруповані в меню. Існує два способи доступу до цього меню:

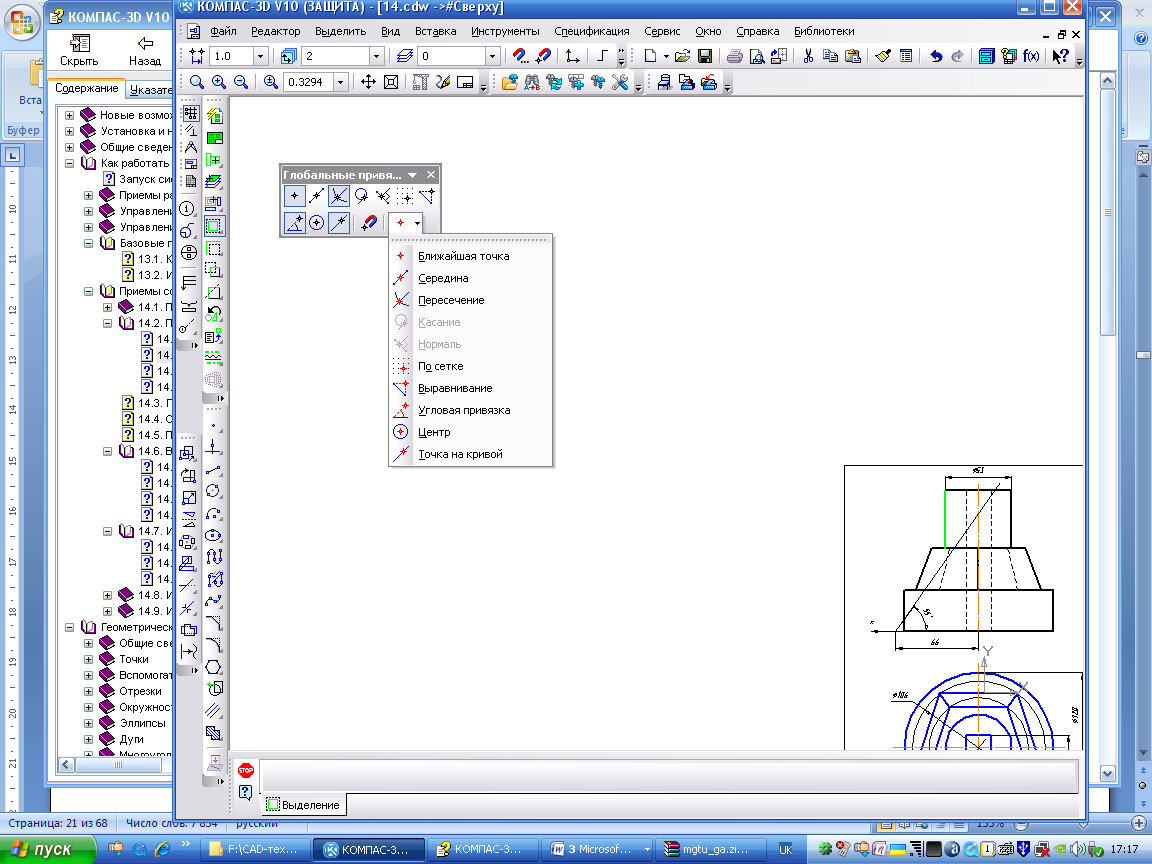

1. За допомогою контекстного меню (рис.3.5).

Рис. 3.5

2. За допомогою кнопки Локальна прив'язка – це винесена на панель Глобальні прив'язки кнопка останньої локальної прив'язки (рис.3.6).

Рис. 3.6

Команди меню кнопки Локальні прив’язки можна розташувати у вигляді кнопок на окремій панелі і помістити її в будь-якому зручному місці. Її відмінність від решти інструментальних панелей полягає в тому, що склад і порядок кнопок на ній змінити неможливо. Для включення прив'язки потрібного типу викличте відповідну команду. Курсор змінить свою форму, що свідчить про те, що прив'язка включена.
