Загальні прийоми роботи з виглядами

До загальних прийомів роботи з видами в системі Компас-3D можна віднести:

– перемикання між виглядами;

– зміна стану вигляду;

– зміна параметрів вигляду;

– виділення вигляду;

– копіювання і перенесення виглядів через буфер;

– вилучення вигляду;

– налаштування креслення фонових і вимкнених виглядів;

– компонування виглядів на аркуші.

Перемикання між виглядами

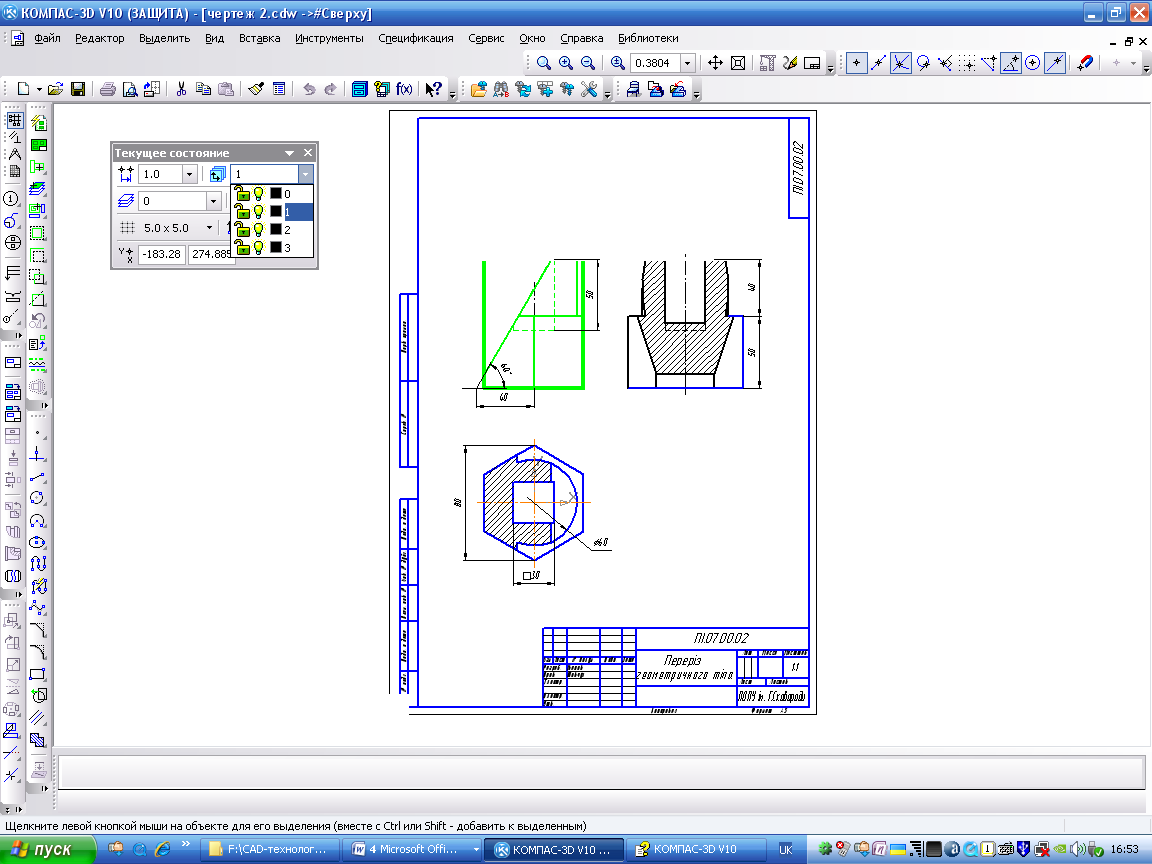

– Потрібно вибрати або ввести з клавіатури номер або назву (це залежить від налаштувань) потрібного вигляду в полі Поточний вигляд на панелі Поточний стан (рис.7.5), і він стане поточним. Вигляд, виділений в списку, підсвічується у вікні документа. Значки перед номером або назвою вигляду показують його поточний стан.

Рис. 7.5

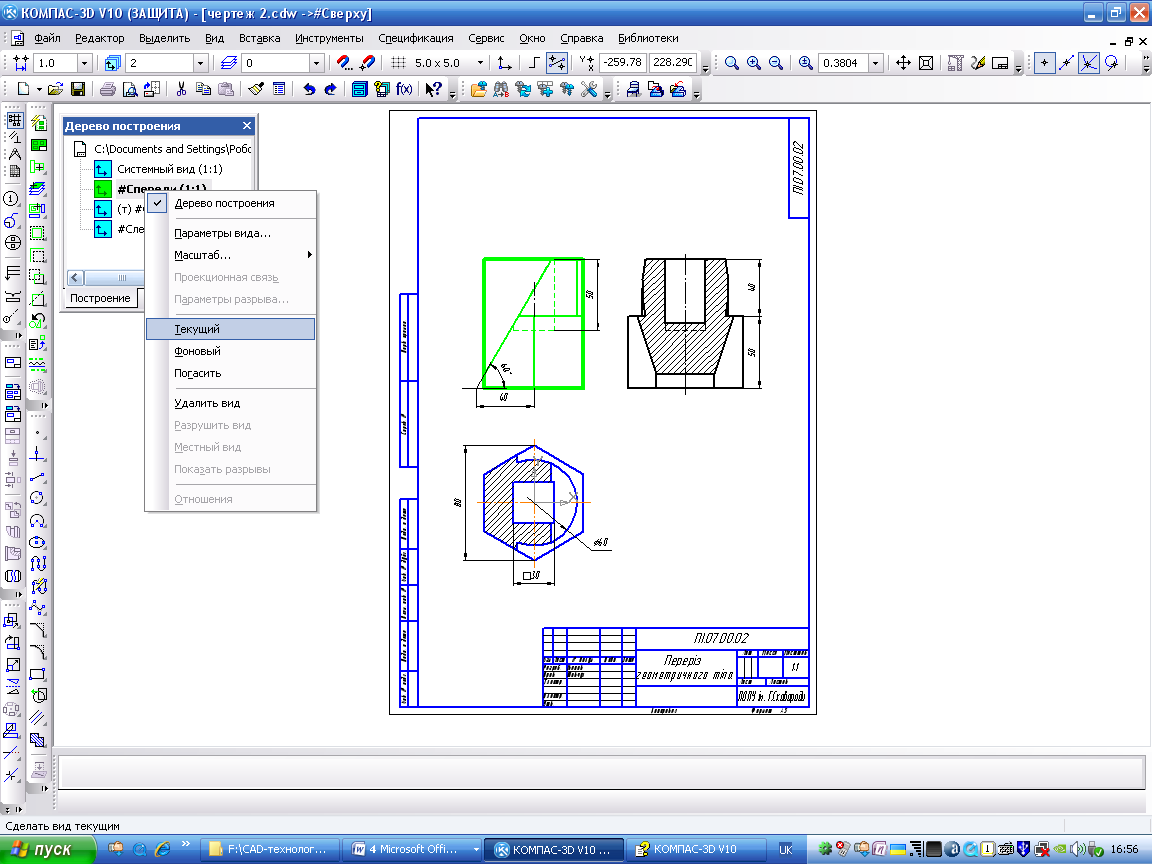

– Виділити потрібний вигляд в Дереві побудови креслення і вибрати з контекстного меню послугу Поточний (рис.7.6).

Рис. 7.6

– Якщо потрібний вигляд включений, тобто є робочим і видимим, потрібно встановити курсор мишки на будь-якому об'єкті цього вигляду і двічі натиснути ліву кнопку мишки. Запуститься процес редагування об'єкту, а вигляд, в якому об'єкт знаходиться, стане поточним.Вигляд, який був поточним раніше, повернеться в свій попередній стан.

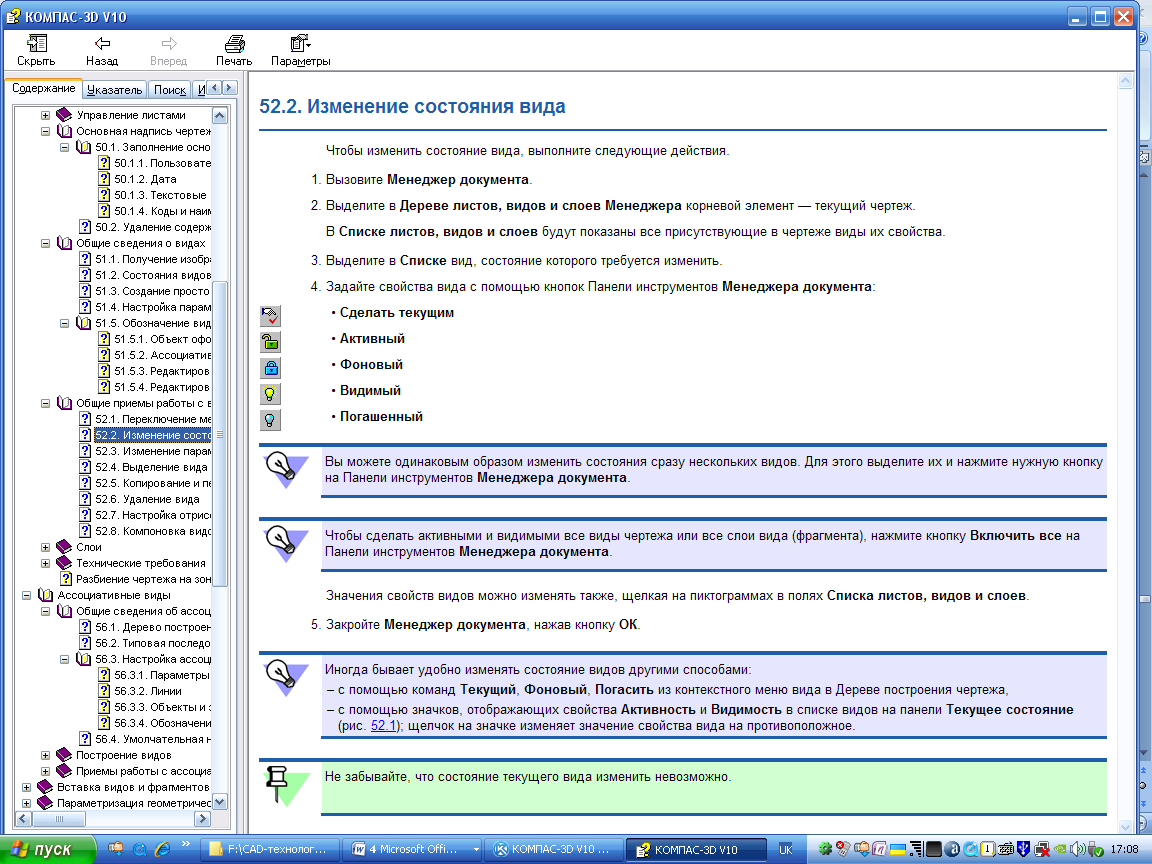

Зміна стану вигляду

Щоб змінити стан вигляду, потрібно виконати наступні дії.

1. Викликати Менеджер документа.

2. Виділили в Дереві аркушів, видів і шарів Менеджера кореневий елемент поточного креслення. В Списку листів, видів і шарів будуть показані всі наявні в кресленні види та їх властивості.

3. Виділити в Списку вигляд, стан якого потрібно змінити.

4. Задати властивості вигляду за допомогою кнопок панелі інструментів Менеджера документа:

– Зробити поточним;

– Поточний;

– Фоновий;

– Видимий;
