Індивідуальні завдання до самостійної роботи №3

Самостійна робота №3

1. На кресленні формату А4 відповідно до номера варіанту виконати креслення трьох видів заданої деталі, фронтальний і профільні розрізи сумістити з їх відповідними виглядами, нанести розміри, заповнити основний напис.

2. Готове креслення, не роздруковуючи, подати для перевірки викладачеві. Приклад виконання завдання див. рис.7.12.

3. Результат збережіть на диску D в папці під ім'ям Самостійна робота №3/7 – Варіант №…

Приклад виконання завдання

1. Створити новий документ типу Креслення. На екрані з'явиться рамка креслення формату А4.

2. Замінити формат креслення на А3. Для цього потрібно звернутися до послуги Сервіс →Мененжер документа. У допоміжному вікні (рис.5.1) встановити необхідні параметри.

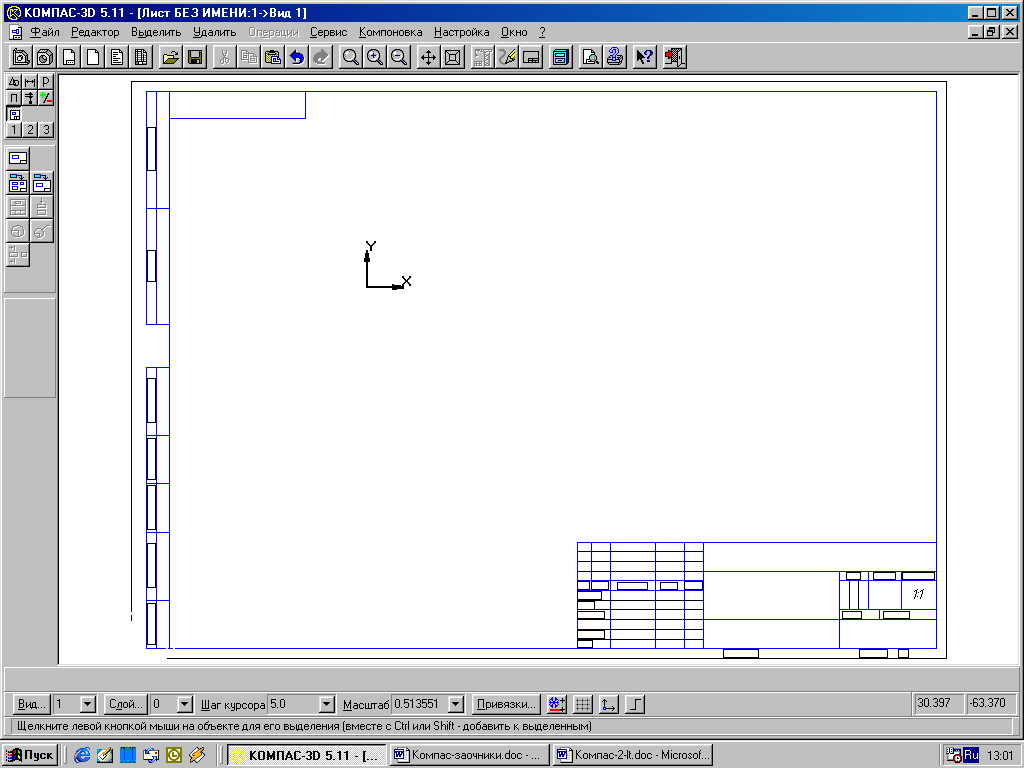

3. Креслення деталі виконуватимемо в масштабі 2:1. Для цього слід створити новий вигляд 1 за допомогою послуги Сервіс → Параметри... → Нові документи → Графічний документ → Параметри документа → Вигляд (рис.7.1). Курсор набуде вигляд символу початку координат, а в рядку повідомлень з'явився запит Вкажіть розміщення вигляду на аркуші. Початок координат зручно вибрати в точці перетину осьової лінії і лівого торця головного вигляду деталі (рис.7.9).

Рис. 7.9

4. Далі потрібно натиснути кнопку Показати все на Панелі управління. Якщо розташування зображень вибране невдало, можна відредагувати координати точок прив'язування для виглядів 1 і 2.

5. Побудувати осьові лінії для всіх виглядів.

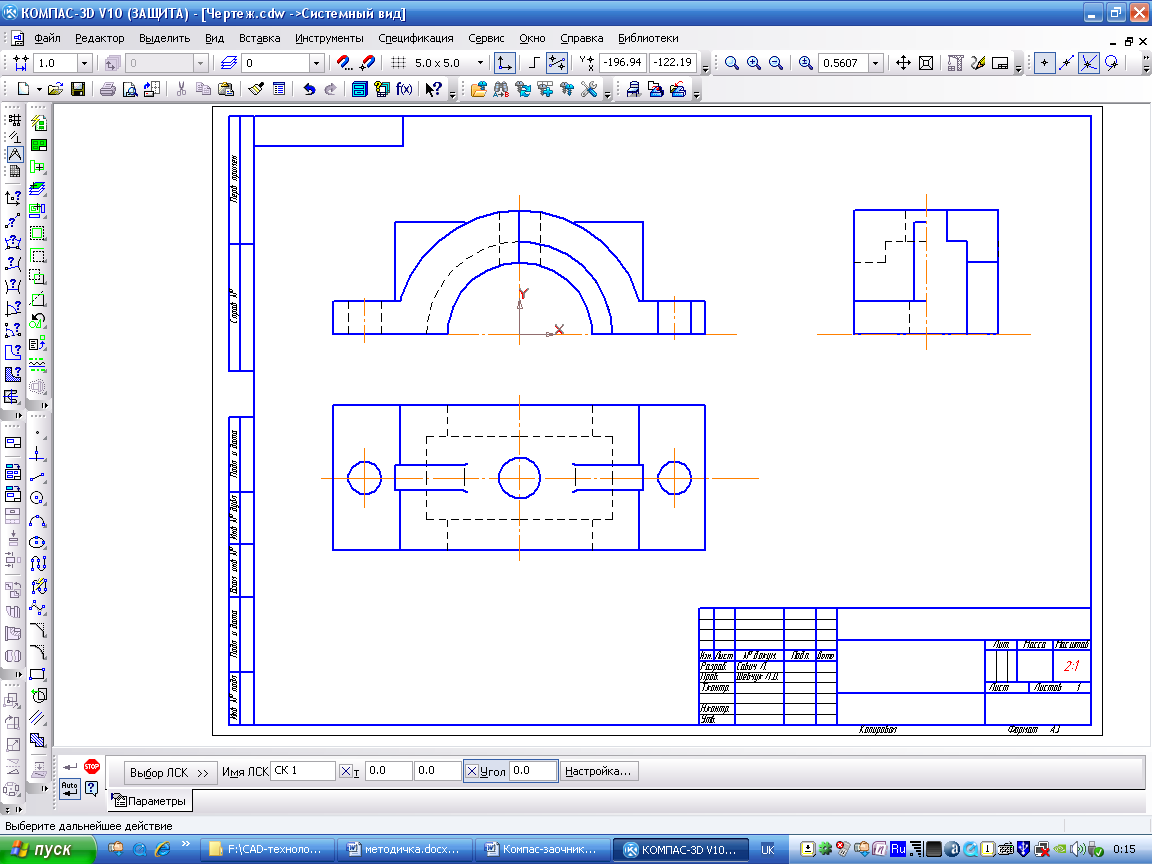

6. Побудувати зображення (рис.7.10).

Рис. 7.10

7. На зображенні головного вигляду потрібно розмістити половину вигляду і половину фронтального розрізу.

8. На вигляді зліва розмістити половину виду з половиною профільного розрізу (рис.7.11).

Рис. 7.11

9. Проставити розміри і заповнити основний напис (рис.7.12).

Рис. 7.12

10. Показати креслення для перевірки викладачеві та зберегти в своїй папці.
