Перетин кінематичного елемента та траєкторія його руху

Загальні відомості про кінематичні поверхні

Прийоми просторового моделювання в системі КОМПАС-3D V10. Способи побудови зображень поверхонь. Кінематичні поверхні.

Вивчити

1. Загальні відомості про кінематичні поверхні.

2. Перетин кінематичного елемента та траєкторія його руху.

3. Створення елементів за перетинами.

4. Траєкторія з'єднання перетинів та спосіб генерації траєкторії

5. Налаштування параметрів виглядів.

6. Позначення вигляду.

7. Загальні прийоми роботи з виглядами.

Завдання на лабораторну роботу:

1. Завдання за темою: Виконати побудову просторової моделі деталі за даною схемою.

Кінематичний спосіб задання поверхонь заснований на безперервному переміщенні створюючої лінії в просторі за певним законом.

Поверхня, утворена таким спосібом називається кінематичною поверхнею.

За виглядом створюючої лінії розрізняють лінійчасті (твірна — пряма), циклічні (твірна — коло) і інші поверхні, за законом переміщення — поверхні обертання, паралельного перенесення, гвинтові і т.д. Очевидно, що при цьому деякі поверхні можуть бути віднесені одночасно до різних класів. Наприклад, циліндрична поверхня обертання є лінійчастою і поверхнею обертання.

Щоб задати перетин кінематичного елемента, потрібно звернутись до послуги Перетин і вказати потрібний ескіз в Дереві побудов або у вікні моделі.

Щоб задати траєкторію руху перетину, потрібно звернутись до послуги Траєкторія і вказати потрібний об'єкт (наприклад, ескіз). Якщо траєкторія складається з кількох послідовно сполучених контурів в різних ескізах, їх потрібно вказувати в порядку з'єднання.

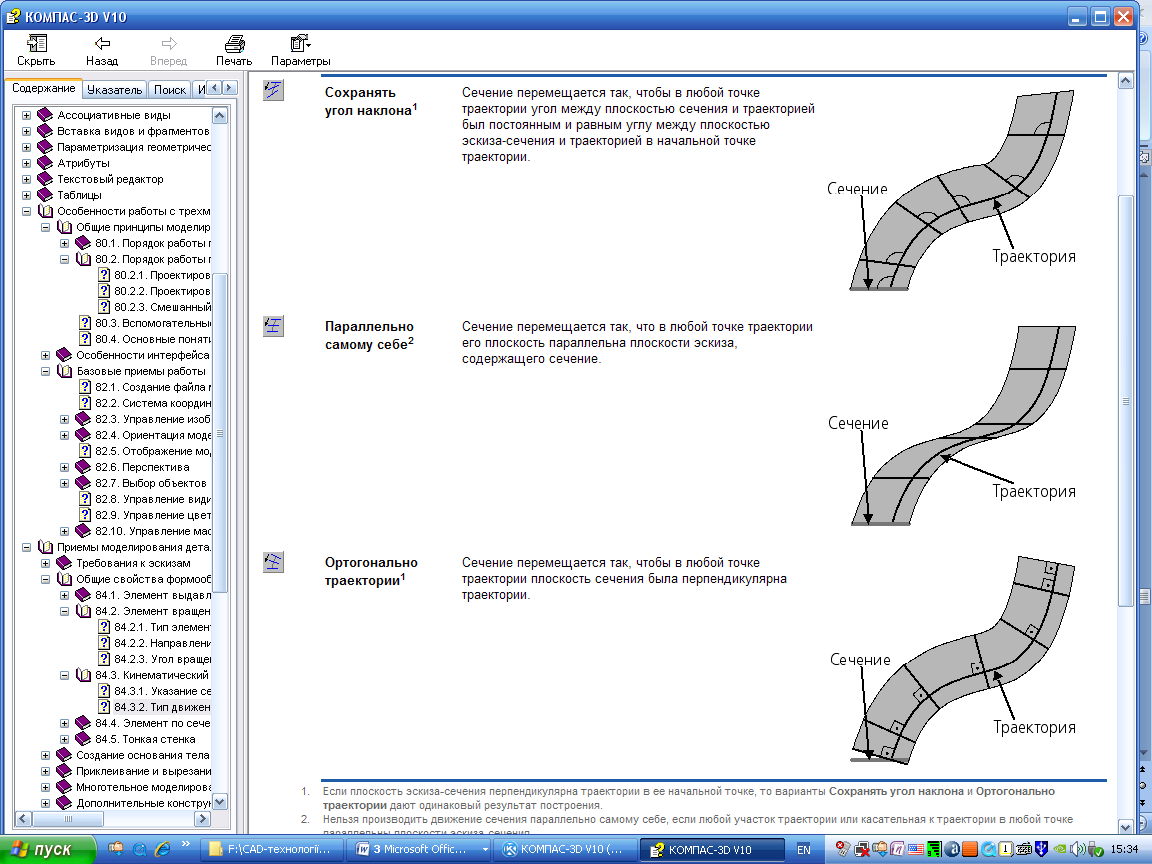

При переміщенні ескізу вздовж траєкторії його орієнтація може змінюватися або залишатися незмінною. Щоб задати необхідний тип руху перетину, потрібно активізувати відповідну послугу в групі Рух перетину (див. табл.16).

Таблиця 16

	Послуга	Особливості формування елементу	Схема утворення елементу
	Збереження кута нахилу	Перетин переміщується так, щоб в будь-якій точці траєкторії кут між площиною перетину і траєкторією був постійним і рівним кутові між площиною ескізу-перетину і траєкторією в початковій точці траєкторії.
	Паралельно до себе	Перетин переміщується так, що в будь-якій точці траєкторії його площина паралельна площині ескізу, що містить перетин.
	Ортогонально до траекторії	Перетин переміщується так, щоб в будь-якій точці траєкторії площина перетину була перпендикулярна до траєкторії.

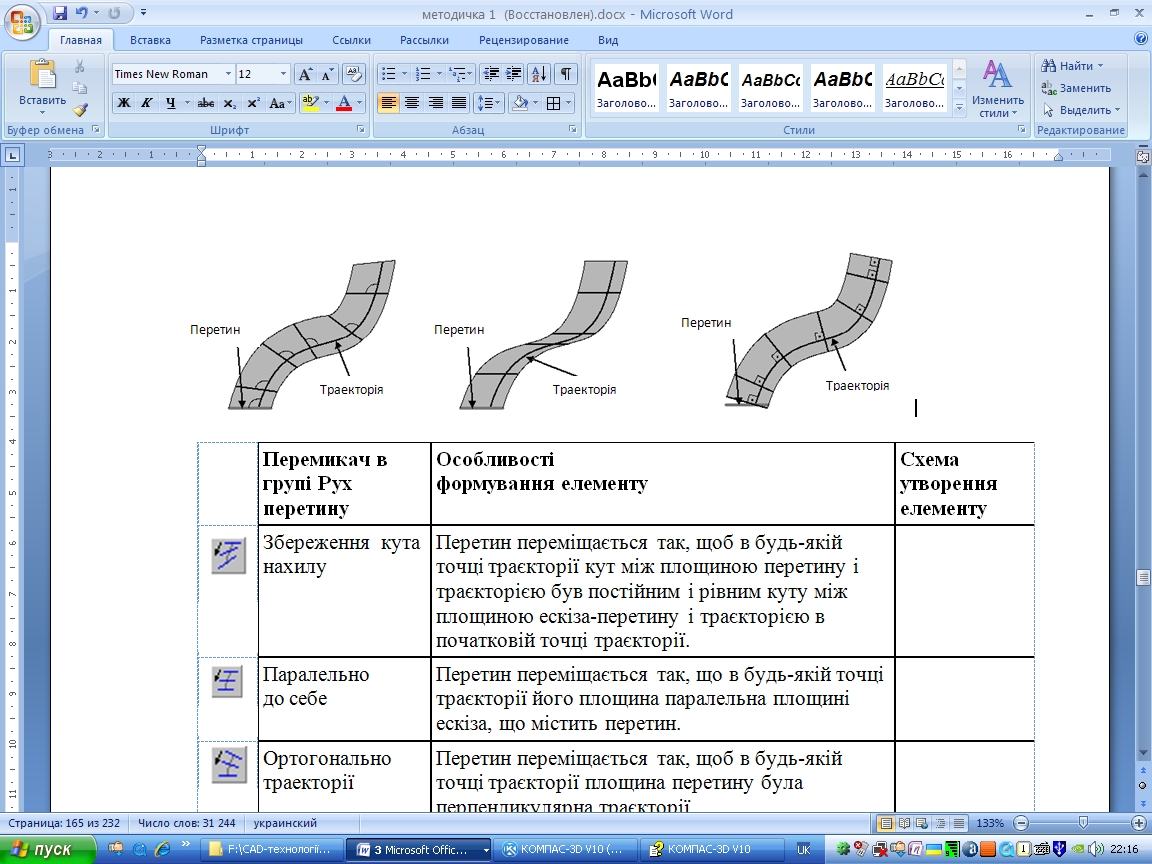

На рис.11.1 показано утворення кінематичного елемента при різній орієнтації перетину щодо траєкторії: а) ескізи перетину і траєкторії, б) переміщення перетину із збереженням кута нахилу, в) переміщення перетину паралельно самого до себе, г) переміщення перетину ортогонально до траєкторії (початкове положення ескіза і траєкторії у всіх випадках однакове, а результати побудови різні).

Рис. 11.1
