Індивідуальні графічні завдання до самостійної роботи № 8

Самостійна робота №8

1. Побудувати модель деталі по номеру варіанту, заданому викладачем.

2. На форматі А3 побудувати асоціативні види деталі вкючаючи видгляд по стрілці, місцевий вигляд та аксонометрію.

3. Готове креслення, не роздруковувавши, представити для перевірки викладачеві. Приклад виконання завдання див. рис.14.12 та рис.14.13

4. Результат зберегти на диску D в папці під ім'ям Самостійна робота

№8/14 – Варіант №…

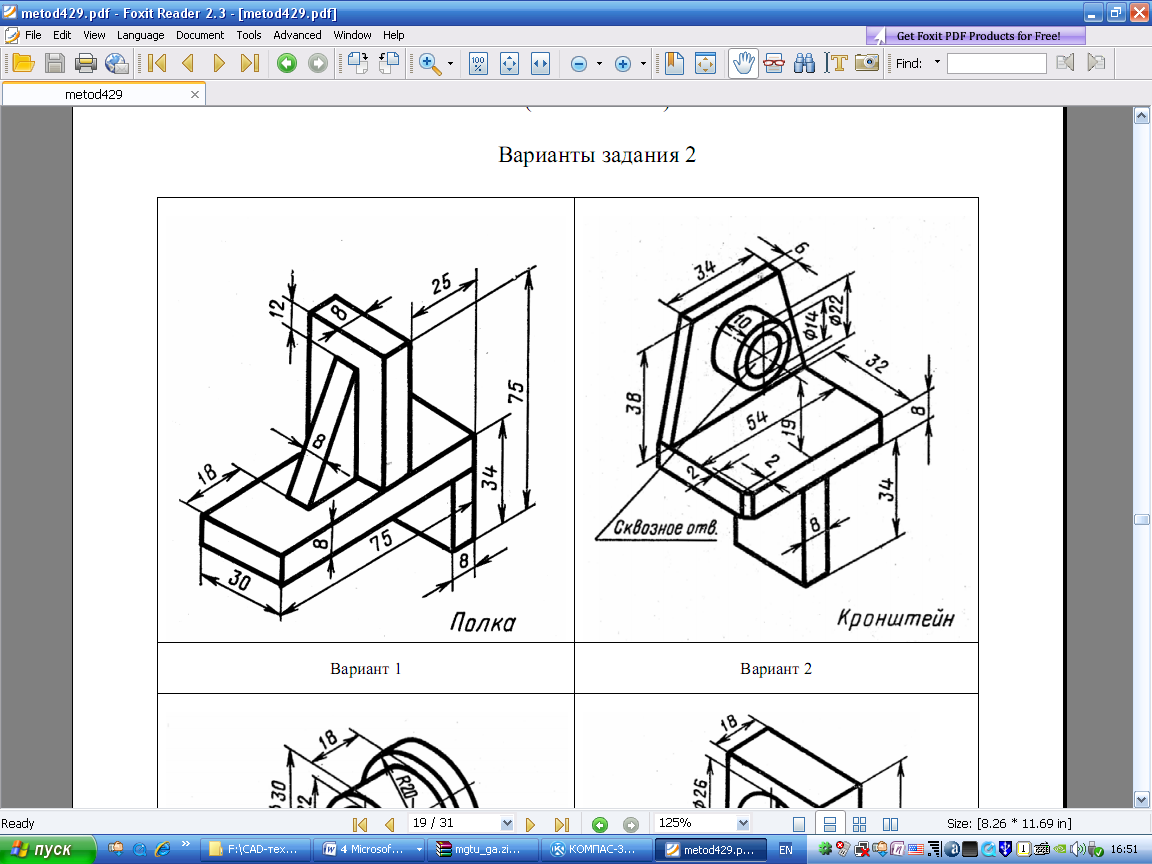

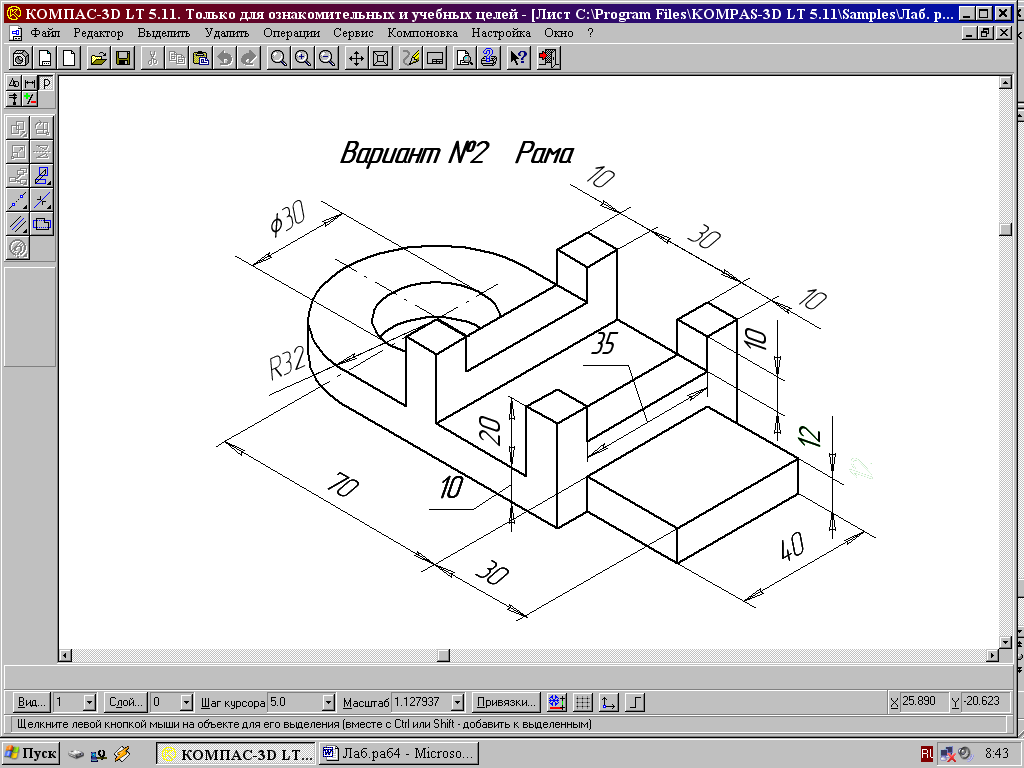

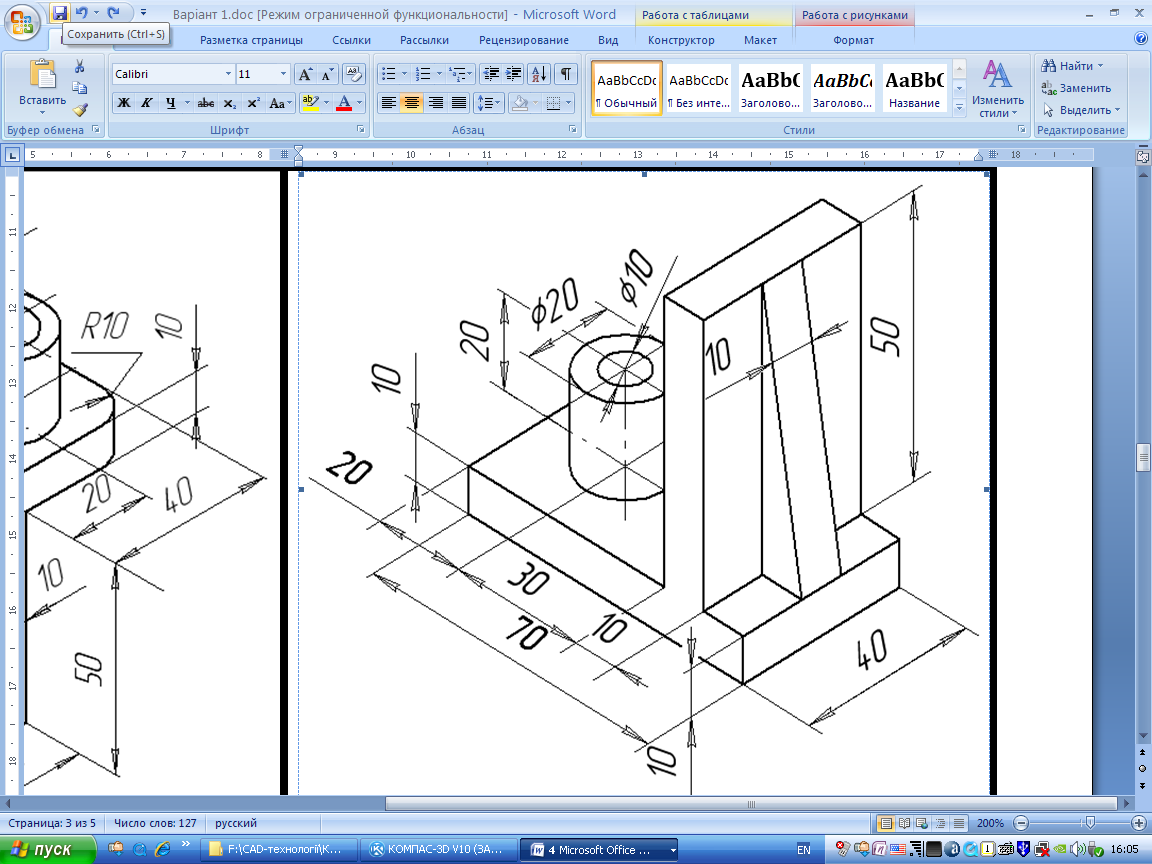

Варіант 1 Полиця	Варіант 2

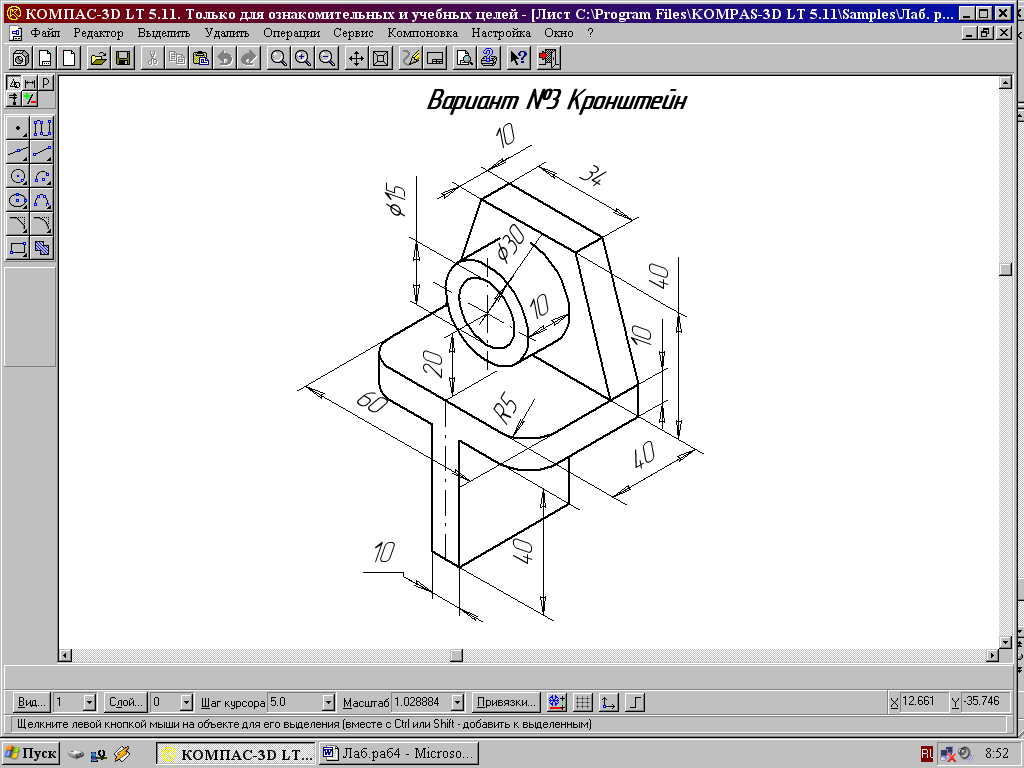

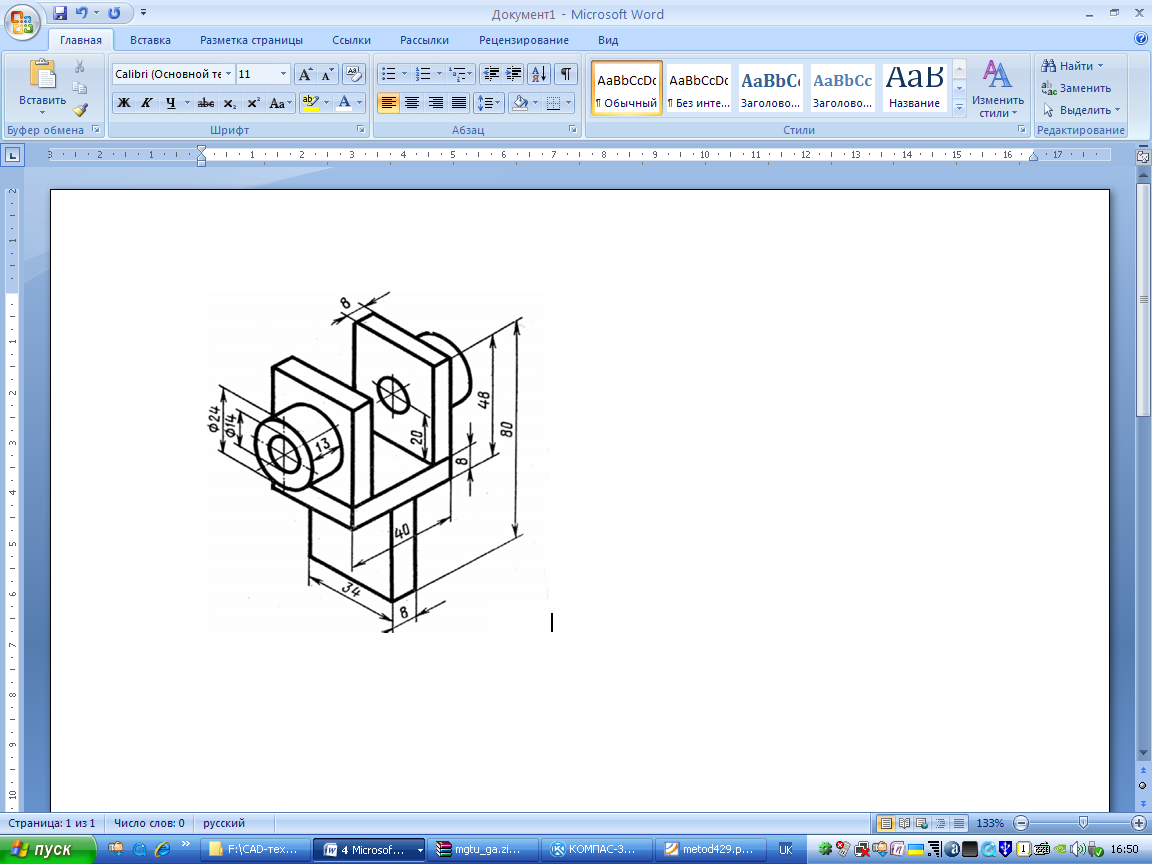

Варіант 3 Вилка	Варіант 4 Стійка

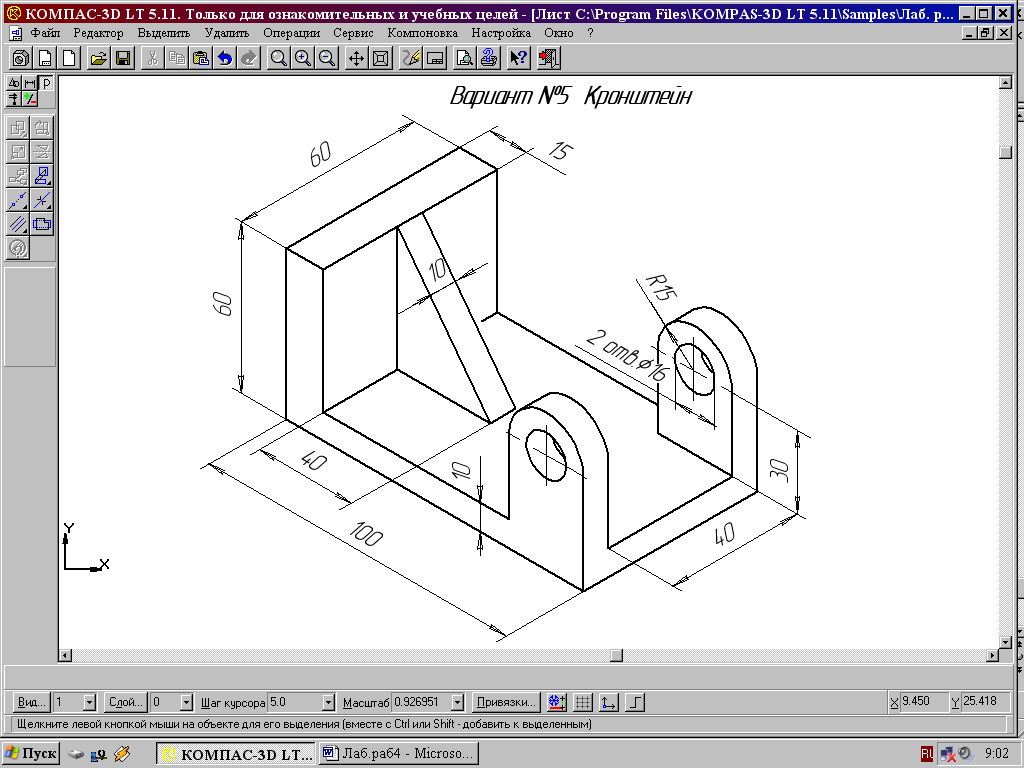

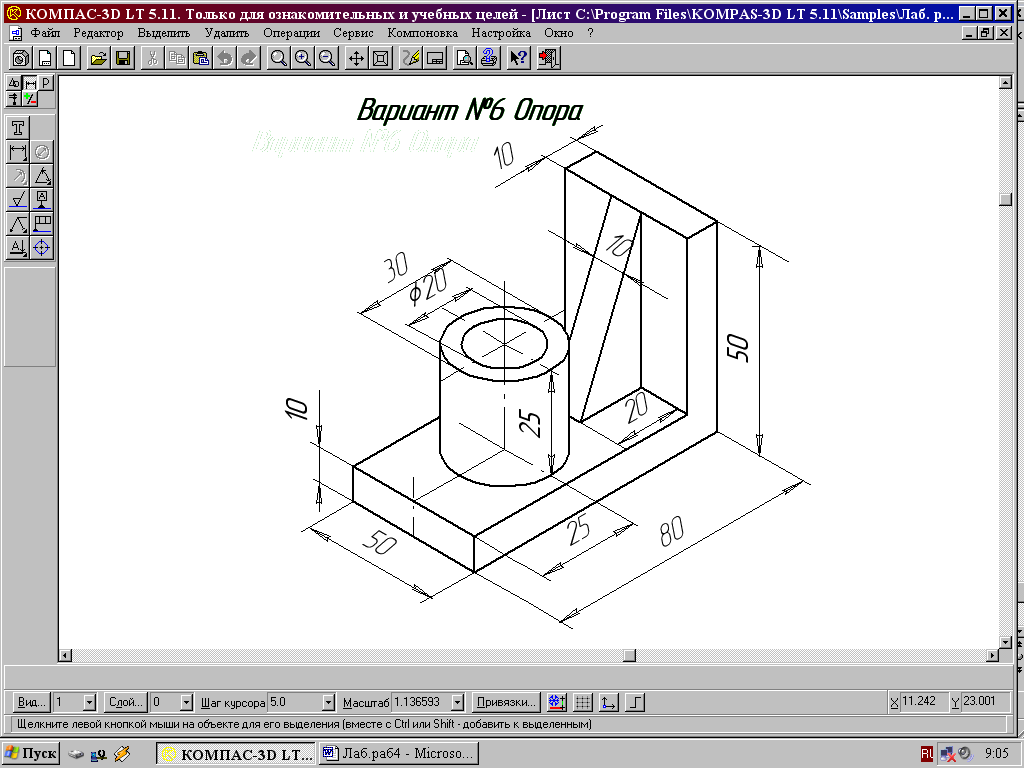

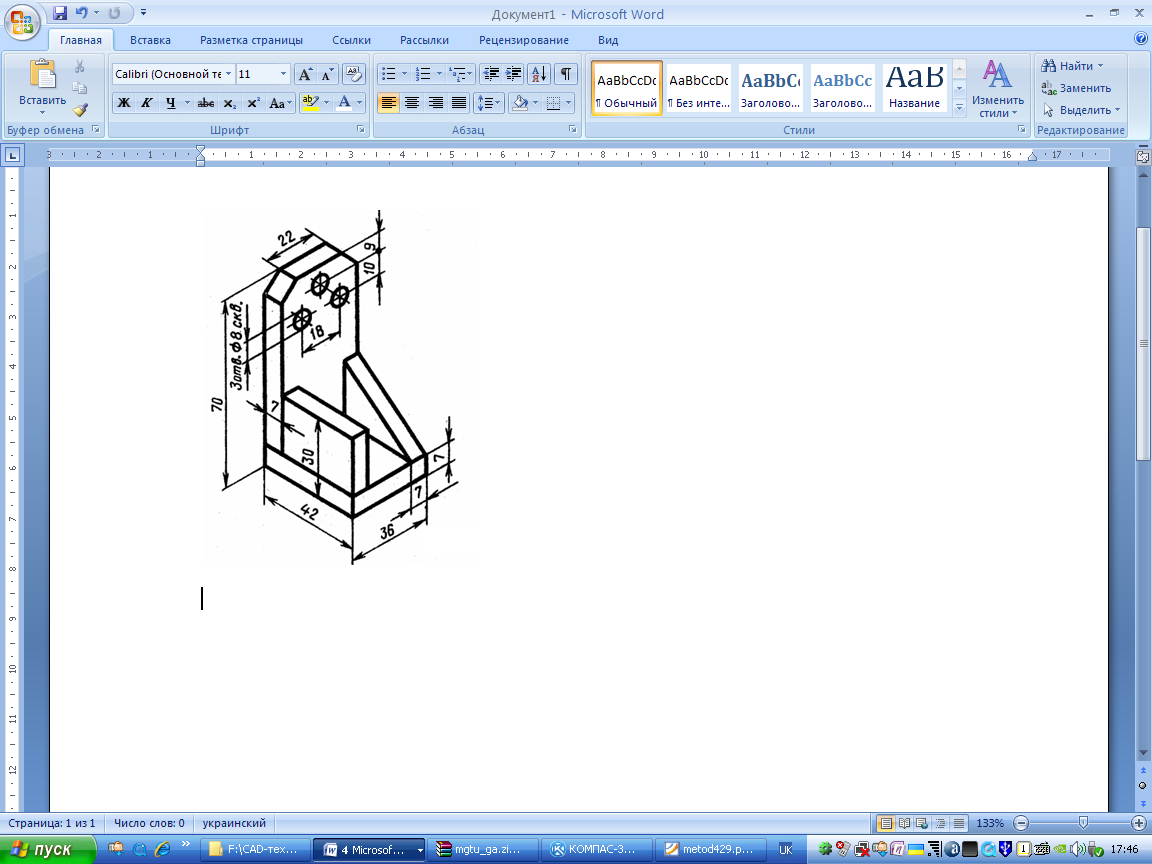

Варіант 5 Кутник	Варіант 6 Полиця

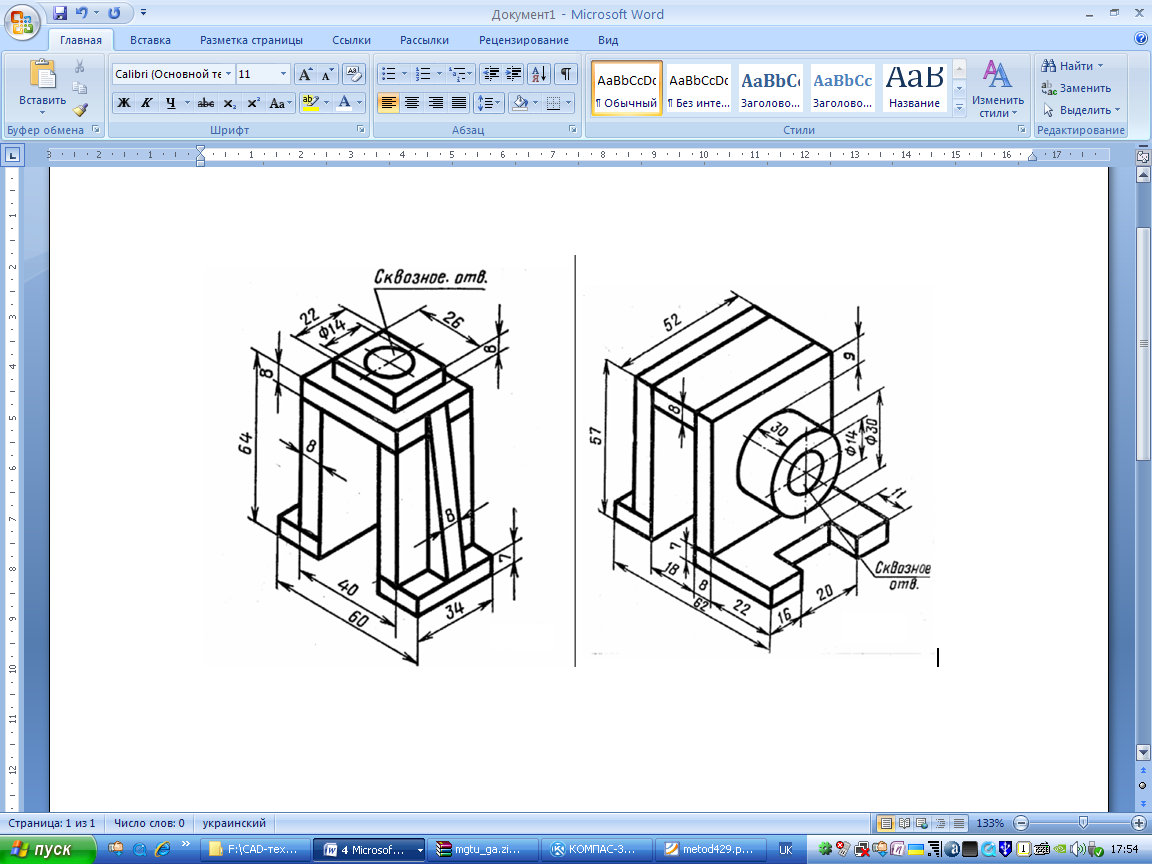

Варіант 7 Рама	Варіант 8 Кронштейн

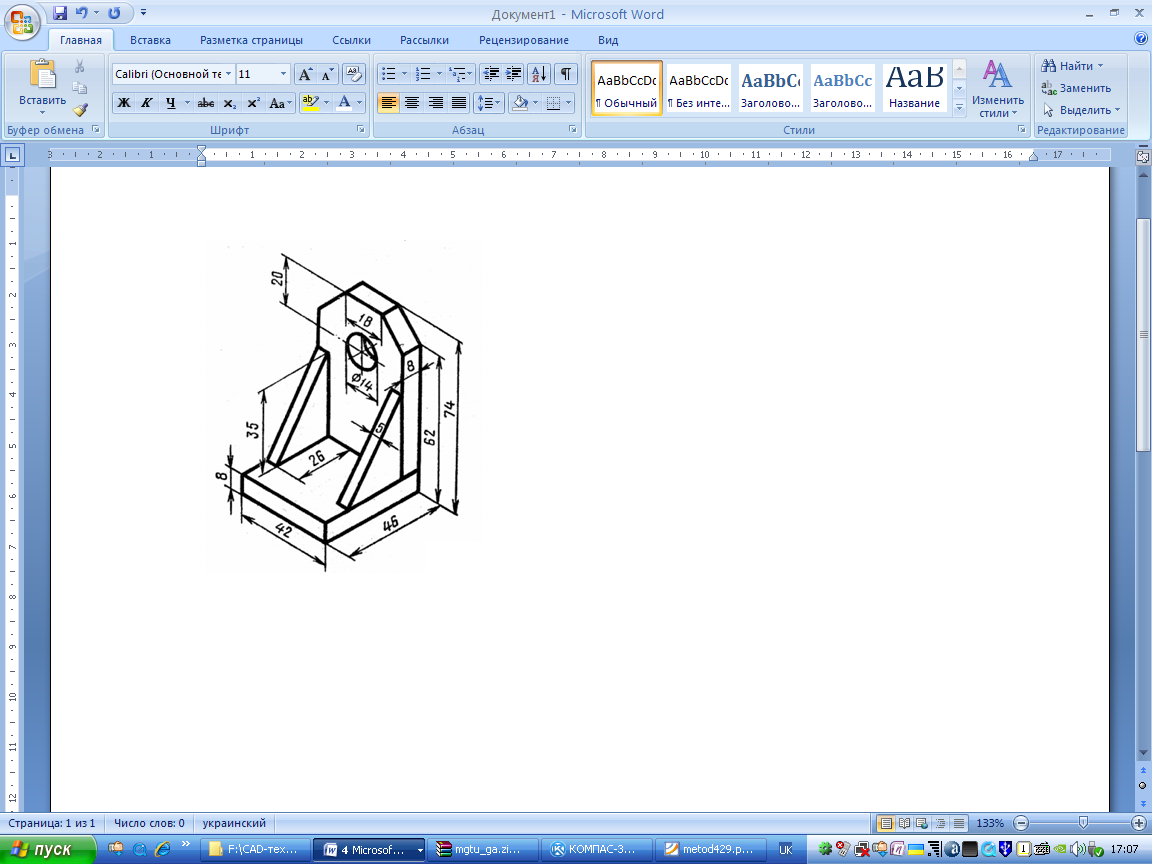

Варіант 9 Кронштейн	Варіант 10 Опора

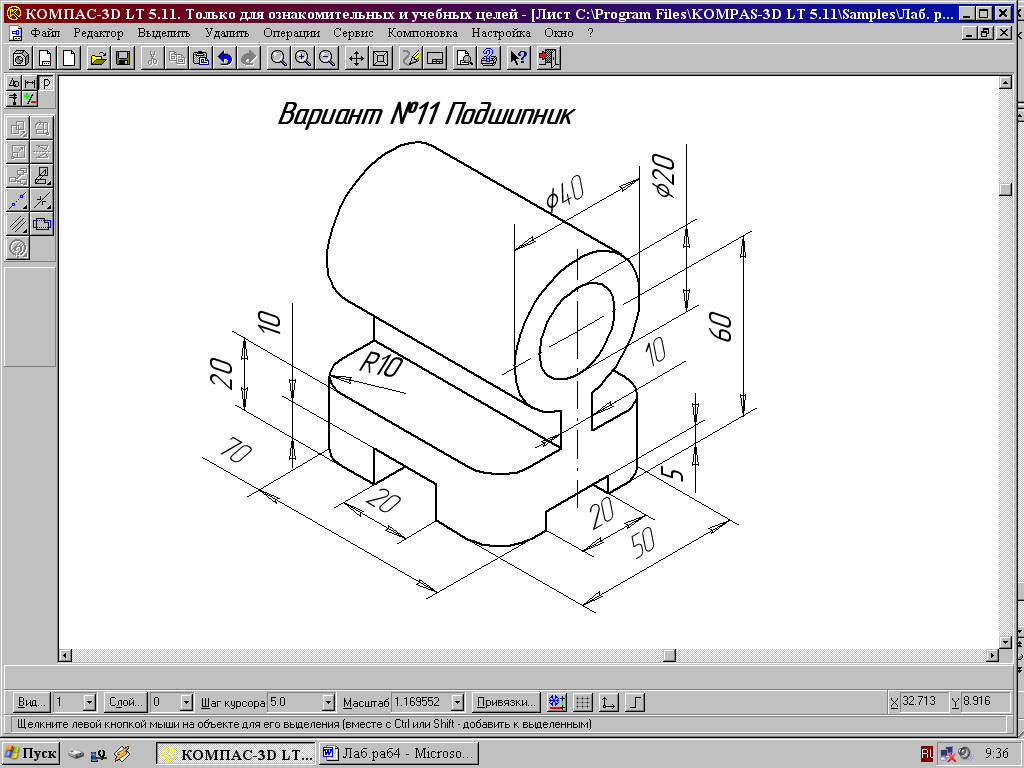

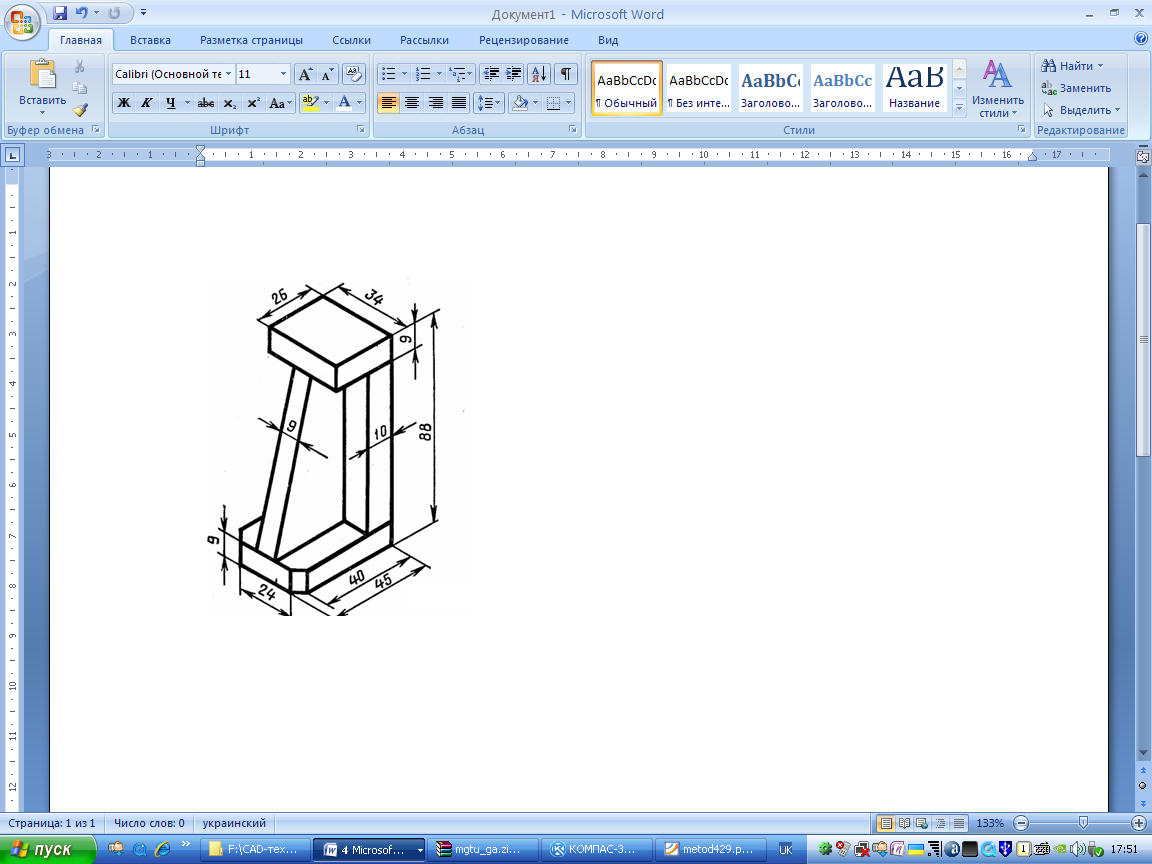

Варіант 11 Стійка	Варіант 12 Упор

Варіант 13 Планка	Варіант 14 Підшипник
Варіант 15 Опора	Варіант 16 П’ята
Варіант 17 Планка	Варіант 18 Кронштейн

Варіант19 Скоба	Варіант 20 Упор
Варіант 21 Підшипник	Варіант 22 Опора
Варіант 23 Корпус	Варіант 24 Скоба
