Виды

Виды, получаемые при проецировании предмета на шесть основных плоскостей проекций (граней куба), называются основными видами.

Наименование основных видов следующее:

1 – вид спереди (главный вид);

2 – вид сверху;

3 – вид слева;

4 – вид справа;

5 – вид снизу;

6 – вид сзади.

Основные виды располагаются в определенном порядке, как показано на рис. 3.2.

На чертеже виды располагают по отношению к главному виду (рис. 3.2) в такой последовательности: вид сверху ‑ под главным видом, вид слева ‑ справа от главного вида, вид снизу ‑ над главным видом, а вид справа ‑ слева от главного вида. Вид сзади разрешается помещать справа от вида слева или с левой стороны от вида справа.

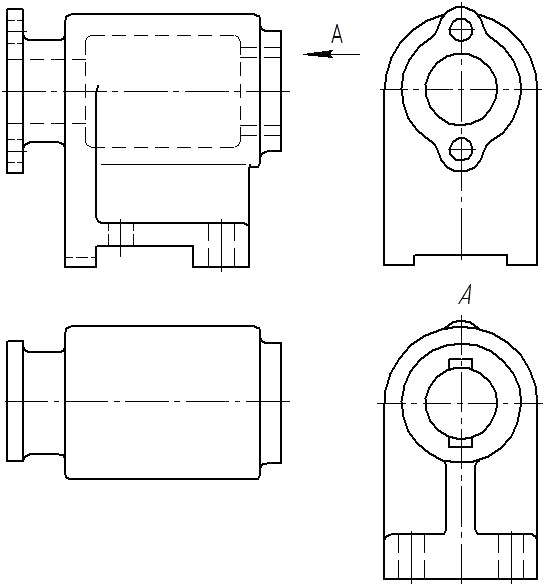

Названия видов на чертежах не надписывают, за исключением случая, когда виды сверху, справа, слева, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций). Тогда направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву русского алфавита (рис. 3.3). Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков. Буквы Й, О, X, Ъ, Ы, Ь на чертежах не наносят.

Рис. 3.3

Когда какая-либо часть предмета не может быть показана на одном из основных видов без искажения ее формы и размеров или можно ограничиться не целым видом, а изображением узко ограниченного места на поверхности предмета, применяют дополнительные и местные виды.

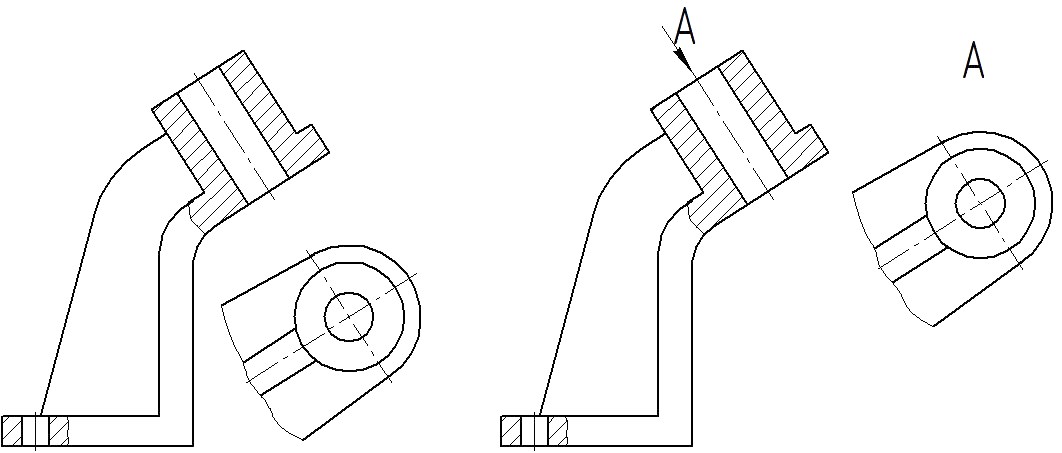

Дополнительными называются виды, получаемые на плоскостях, не параллельных ни одной из основных плоскостей проекций (рис. 3.4). Дополнительный вид на чертеже должен быть отмечен прописной буквой

(рис. 3.4, б, в, г), а у изображения предмета, связанного с дополнительным видом должна быть поставлена стрелка, указывающая направление взгляда, где дополнительный вид обозначают той же буквой.

а б

в г

Рис. 3.4

Когда дополнительный вид расположен в непосредственной связи с соответствующим изображением, стрелку и обозначение вида не наносят

(рис. 3.4, а).

Дополнительный вид допускается повертывать (рис. 3.4, в, г), при этом буквенное обозначение вида должно быть дополнено знаком, «» ‑ повернуто (рис. 3.4, в). При необходимости указывают угол поворота (рис. 3.4, г)

Местным видом называется изображение отдельного узко ограниченного места поверхности предмета.

Местный вид обозначается на чертеже подобно дополнительному виду и применяется в тех случаях, когда из всего вида только часть его необходима для уточнения формы предмета, остальная же часть вида не дает дополнительных сведений о предмете, (рис. 3.5):

‑ если изображение имеет ось симметрии, то допускается показывать его половину, (рис. 3. 5 – вид «А»);

‑ если местный вид выполняется в проекционной связи по направлению взгляда, то стрелку и надпись над местным видом не наносят (изображение правее вида Б на рис.3.5);

‑ местный вид может быть ограничен линией обрыва;

‑ местный вид может и не быть ограничен линией обрыва ‑ вид «Б».

Рис. 3.5

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы бывают:

горизонтальные секущая плоскость параллельна горизонтальной плоскости проекций (рис. 3.10, разрез А–А,);

вертикальные секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, рис. 3.7, разрезы А‑А, Б–Б);

наклонные секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 3.7, разрез А–А) и профильным,если секущая плоскость параллельна профильной плоскости проекции(рис. 3.7,разрез Б–Б).

В зависимости от числа секущих плоскостей разрезы бывают:

простыми ‑ при одной секущей плоскости (см. рис. 3.7, 3.8, 3.10);

сложными ‑при двух и более секущих плоскостях.

Сложные разрезы в свою очередь подразделяются на ступенчатые, если секущие плоскости параллельны (рис. 3.11), и ломаные, если секущие плоскости пересекаются (рис. 3.12).

Форму предмета в отдельном узко ограниченном его месте определяет местный разрез (рис. 3.13 и рис. 3.14).

Положение (след) секущей плоскости показывают на чертеже разомкнутой линией (рис.3.6, а), называемой линией сечения. При простом разрезе показывают только начальный и конечный штрихи линий сечения (рис. 3.7), а при сложном показывают ее штрихи и в местах перегибов (рис. 3.11 и рис. 3.12). На начальном и конечном штрихах линии сечения ставятся стрелки (рис.3.6, а), указывающие направление взгляда (проецирования). Начальный и конечный штрихи этой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита (рис.3.6, б), разрез отмечается надписью по типу «А‑А» (всегда только двумя буквами через тире).

а б

Рис. 3.6

В том случае, когда секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен на одном листе в проекционной связи с другими изображениями детали, не обозначается положение секущей плоскости и разрез надписью не сопровождается.

На разрезе невидимые линии внутреннего контура становятся видимыми и изображаются сплошными основными линиями.

Мысленное рассечение предмета относится толь­ко к данному разрезу и не влечет за собой измене­ния других изображений того же предмета.

Штриховка на всех изображениях детали выполняется в одном направлении, с правым или левым наклоном, под углом 45° к горизонтальной линии чертежа тонкими линиями, условно приняв, что все детали приведенные в примерах металлические. Исключение составляет случай, когда линия контура проведена под углом 45°. В этом случае наклон выбирают 30 или 60° Расстояние между штриховыми линиями должно быть одинаковым.
