Шлицевые соединения

Шлицевые соединения называют многошпоночным, в котором шпонки и шпоночные пазы выполнены как единое целое с валом (рис. 7.56), что позволяет передавать большие крутящие моменты по сравнению со шпоночным соединением. Использование такого соединения дает возможность более точного центрирования втулки (колеса) и вала.

Стандарт предусматривает соединения с прямобочным и эвольвентным профилем.

Размеры прямобочных шлицевых соединений установлены ГОСТ 1139280, а с эвольвентным профилем зубьев 2 ГОСТ 6033280

Правила выполнения изображений зубчатых (шлицевых) валов, отверстий и их соединений устанавливает ГОСТ 2.409 — 74.

1. Окружности и образующие поверхности выступов (зубьев) валов

и отверстий показывают на всем протяжении сплошными основными линиями (рис. 4.32. — 4.35).

2. Окружности и образующие поверхностей впадин на изображении зубчатых валов и отверстий показывают сплошными тонкими линиями При этом сплошная тонкая линия поверхности впадин на проекции вала на плоскость, параллельную его оси, должна пересекать линию границы фаски (рис.4.32, 4.33). Образующие поверхности впадин на продольных разрезах валов и отверстий показывают сплошными основными линиями. Окружности впадин в разрезах и сечениях, перпендикулярных оси валов и отверстий (показывают сплошными тонкими линиями.

3. Делительные окружности и образующие делительных поверхностей на изображениях детали шлицевых соединений эвольвент треугольного (нестандартного) профилей, показывают штрихпунктир-ной тонкой линией (рис. 4.33,.4.35).

4. Границу зубчатой поверхности вала, а также границу между зубьями полного профиля и сбегом показывают сплошной тонкой линией (рис. 4.33, 4.34).

5. На изображениях, полученных проецированием на плоскость, перпендикулярную оси зубчатого вала и отверстия, изображают профиль одного зуба (выступа) и двух впадин без фасок, канавок и закруглений (рис. 4.34). При этом фаски на конце вала не показывают.

6. Если секущая плоскость проходит через ось зубчатого вала или отверстия, то на разрезах и сечениях валов зубья условно совмещают с плоскостью чертежа и показывают не рассеченными, а на разрезах и сечениях отверстий впадины условно совмещают с плоскостью чертежа (рис. 4.32, 4.35).

7. При изображении зубчатого вала или отверстия в разрезе линии штриховки проводят до линий впадин вала или выступов отверстия.

8. Если секущая плоскость проходит через ось зубчатого соединения, то при его изображении на разрезе показывают только ту часть поверхности выступов отверстия, которая не закрыта валом (рис. 4.34).

9. Радиальный зазор между зубьями и впадинами вала и отверстия, как правило, не показывают (рис. 4.36).

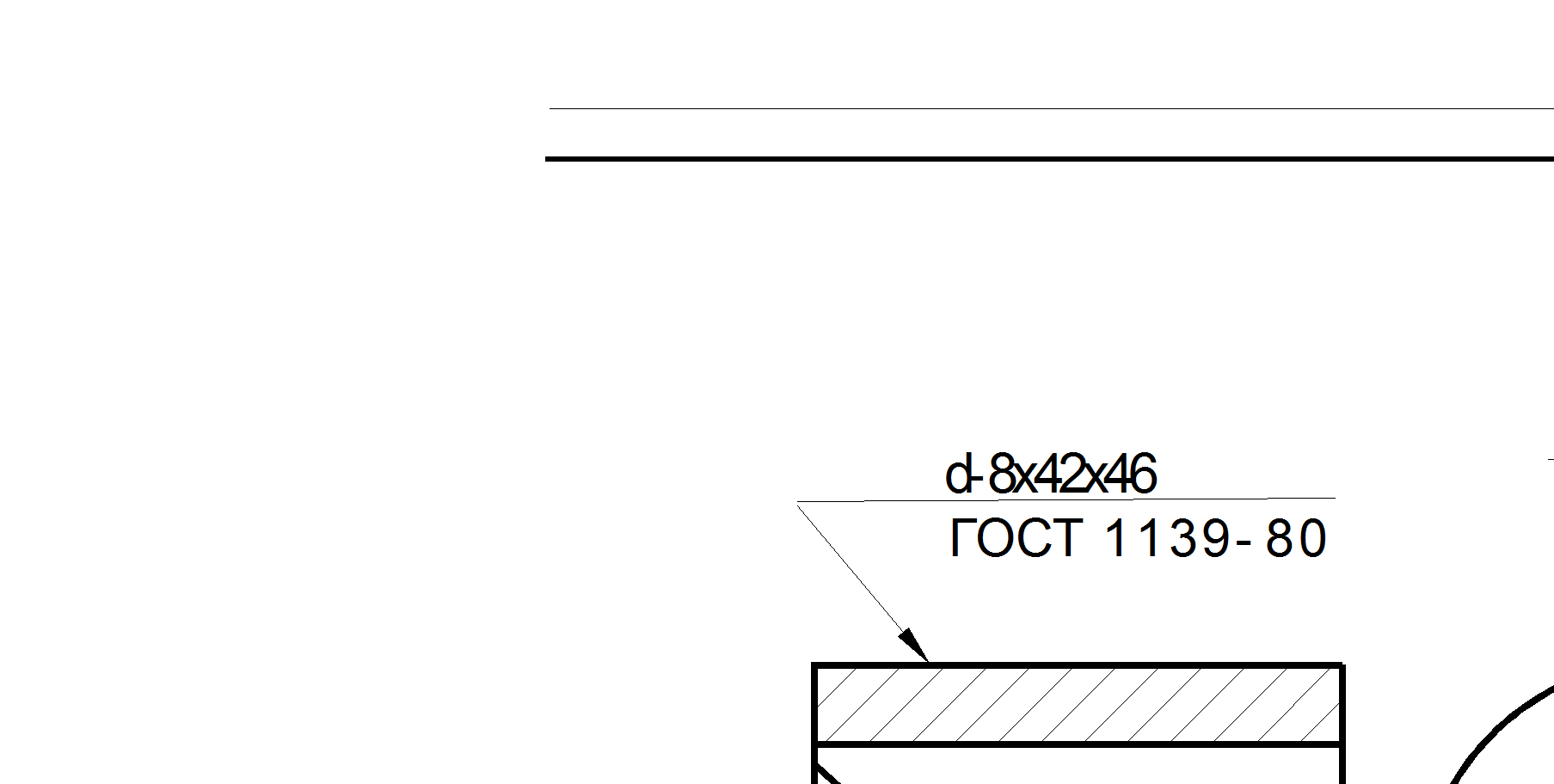

10. На сборочных чертежах допускается указывать условное обозначение зубчатого соединения по соответствующему стандарту или другому нормативно-техническому документу с обязательной ссылкой на эти документы. Условное обозначение помещают на полке линии-выноски, проведенной от наружного диаметра вала (рис. 4.36).

В условном обозначении шлицевого соединения с прямобочным профилем зубьев указывают: систему центрирования втул-ки относительно вала, число зубьев z, внутренний диаметр d, наружный диаметр D, ширину зуба 6, предельные

Рис. 4.36

отклонения. Пример условных обозначений шлицевых соеди-нений прямобочного профиля, а также их размеры приведены в табл. 4.6

Таблица 4.6

Основные размеры зубчатых (шлицевых) соединений прямобочного профиля (ГОСТ 1139-80).

Соединение легкой серии	Соединение средней серии	Соединение тяжелой серии
z 3 d 3 D	b	z 3 d 3 D	b	z 3 d 3 D	b
					2,5
		10372Х82

Примечание. Примеры условных обозначений:

а) соединение с числом зубьев z=8, внутренним диаметром d=36 мм, наружным диаметром D= 40 мм шириной зуба b =7 мм, с центрированием по внутреннему диаметру, с посадкой по диаметру центрирования и по размеру b :

d28336 340 37 ГОСТ 1139—80,

то же, втулки: d2 8336H7340H1237 D9 ГОСТ 1139280,

тоже вала: d28336 е8340а1137f8 ГОСТ 1139280.

Предельные отклонения шлицевых соединений на учебных чертежах по курсу инженерная графика можно не указывать.

Рабочие чертежи зубчатых валов и отверстий выполняются, как показано на рис. 4.37, 4.38

Рис. 4.37

Рис. 4.38
