Литологически ограниченные ловушки

МАССИВНЫЕ ЛОВУШКИ

СВОДОВЫЕ ТЕКТОНИЧЕСКИ ЭКРАНИРОВАННЫЕ ЛОВУШКИ

СВОДОВЫЕ ЛОВУШКИ

Углеводороды, мигрируя в коллекторах по восстанию слоёв или перпендикулярно к их напластованию по тектоническим нарушениям попадают в ловушку, т.е. в своды антиклинальных структур, где и формируют промышленные скопления нефти и газа (рис.10 а).

Нередко сводовые ловушки называют антиклинальными, все остальные неантиклинальными.

Эти ловушки встречаются в складчатых областях и в районах развития соляных куполов (рис.10 б).

Рис. 10. Разрез и план сводовой (а) и тектонически экранированной (б) ловушек в пластовом резервуаре.

Ловушки массивного типа приурочены к мощной толще пород, перекрытых сверху и с боков непроницаемыми горными породами (гипсами, ангидритами и др.) (рис.11).

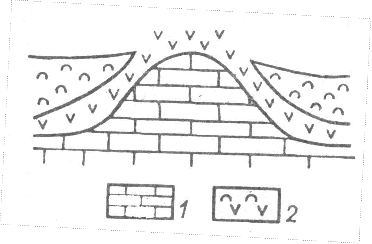

Рис. 11. Ловушка, приуроченная к рифовому массиву.

Формирование ловушек литологического типа обусловлено:

1. Литологической изменчивостью пород-коллекторов.

2. Выклиниванием песков и песчаников по восстанию пластов (рис.12).

3. Изменением пористости и проницаемости коллекторов.

4. Трещиноватостью горных пород.
