Питання. 1. Призначення, застосування, переваги, конструкції пневмотранспортних систем

1. Призначення, застосування, переваги, конструкції пневмотранспортних систем.

2. Призначення, застосування, переваги, конструкції пилососннх систем.

3. Призначення, застосування, переваги, конструкції аспіраційних систем.

4. Призначення, застосування, перевага, конструкції вентиляційних систем.

5. Призначення, застосування, переваги, конструкції систем кондиціонування повітря,

1. Призначення, застосування, переваги, конструкції пневмотравсбвртнші систем.

Пневмотранспортні системи – це системи для транспортування матеріалів, переважно кускових з використанням потоків повітря.

Пневмотранспортні системи застосовуються для транспортування матеріалів в технологічних процесах з виробництва будівельних матеріалів, в системах завантаження та розвантаження транспорних засобів (цементовози, зерітйози,...), в машинах для знесення в грунт меліорантів, оструктурувачів.

До переваг таких систем відносяться:

- висока продуктивність;

- велика відстань транспортування;

- висока степінь автоматизації процесів розподілу потоків;

- безпечність роботи;

- екологічність;

- простота конструкції.

Конструкції пневмотранспортних установок включають пристрої для завантаження матеріалів, дозатори, компресорні машини, матеріалопроводи, пристрої для осаджування матеріалів, розподільники потоків, контрольно-вимірювальні пристрої.

Основні схеми пневмотранспортних установок представлені на рисунках 1-4.

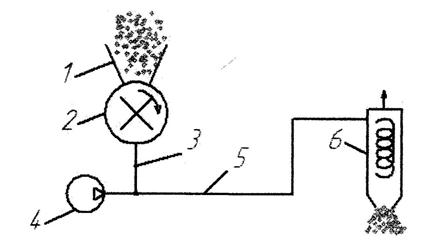

Рис.1. Нагнітальна пневмотранспорт на установка.

1 – бункер; 2 – дозатор (живильник); 3 – змішувальна камера; 4 – компресорна машина; 5 – продуктопровід; 6 – циклон.

Рис.2. Всмоктувальна пневмотранспортна установка.

1 – забірник (дозатор); 2 – продуктопровід; 3 – циклон; 4 – компресорна

машина.

Рис.3. Комбінована пневмотранспорт на установка.

1 - забірник; 2 - всмоктувальний продуктопровід; 3 - проміжний циклон; 4 - компресорна машина; 5 - змішувальна камера; 6 - нагнітальний продуктопровід; 7 - циклон.

Рис.4. Аерожолоб.

1 - бункер; 2 - компресорна машина; 3 - пориста перегородка; 4 - жолоб.

2. Призначення, застосування, конструкції пилососних систем.

Пилососні системи призначенні для прибирання приміщень, салонів машин.

В практиці застосовуються переносні, пересувні та стаціонарні пилососні системи і установки.

Пилососні системи і установки виконуються і працюють за принципом всмоктувальних пневмотранспортних установок.

Відмінність конструкції полягає в установці певних фільтрів.

3. Призначення, застосування, переваги, конструкції аспіраційних систем.

Аспіраційні системи призначенні для видалення відпрацьованого повітря, пилу, стружки з робочих зон обладнання і інструментів.

Аспіраційні системи виконуються і працюють також за принципом всмоктувальних пневмотранспортних і пилососних установок.

4. Призначення, застосування, переваги, конструкції вентиляційних систем.

Вентиляційні системи призначенні для видалення з приміщень, салонів машин відпрацьованого повітря і подачі свіжого.

Типи вентиляційних систем представленні на рисунках 5, 6.

Рис.5. Витяжна вентиляційна система.

1 – повітрозбірники; 2 – повітропровід; 3 – вентилятор.

Рис.6. Прточна вентиляційна система.

1 - вентилятор; 2 - повітропровід; 3 - повітророзподільники.

5. Призначення, застосування, переваги, конструкції систем кондиціонування повітря.

Системи кондиціонування повітря призначені для підтримання повітря в салонах машин і виробничих приміщеннях в нормативному стані визначеному вимогами комфортних умов виробництва і технологічних процесів.

Кондиціонування повітря включає його очистку, осушування, зволожування, нагрів і охолодження.

Рис.7. Схема кондиціонера.

Тема: Основи теорії і розрахунку пневмотранспортних, пилососних, аспірацій них, вентиляційних систем і систем кондиціонування повітря.

Мета: Ознайомитися з основами теорії і розрахунку пневмотраспортних, пилососних, аспірацій них, вентиляційних систем і систем кондиціонування повітря.
