Индикаторные нутромеры и глубиномеры

Индикаторные нутромеры (ГОСТ 868) предназначены для измерения внутренних размеров и диаметров отверстий в пределах от 2 до 1000 мм на глубине до 500 мм. Их конструкции разнообразны.

Измерительным устройством в индикаторном нутромере служит индикатор часового типа или рычажно–зубчатые головки.

В нутромерах обычного типа применяются индикаторы с ценой деления 0,01 мм, в нутромерах повышенной точности – с ценой деления 0,001 или 0,002 мм.

Индикатор 1 (рис. 5.14.) устанавливается в трубчатый корпус 2 прибора. На другом конце трубчатого корпуса имеется измерительная головка.

		1
		2
		4
	3
		а
		2
		3
	5					1
		4
		б
		5
		3
		1
			2
			4
		в

Рис. 5.14. Индикаторный нутромер

Конструкция измерительной головки у приборов с различными пределами измерений различна. На рис. 5.14 показан нутромер для измерения размеров до 450 мм. Измерительная головка имеет с одной стороны измерительный стержень 3, с другой укрепляется сменная измерительная вставка 4.

Нутромеры имеют центрирующий мостик 5, служащий для совмещения линии измерения с диаметральной плоскостью измеряемого отверстия.

При измерении внутреннего размера перемещение измерительного стержня через рычаг в головке передается подвижному стержню, расположенному в трубчатом корпусе. Последний, в свою очередь, передает перемещение измерительному стержню индикатора.

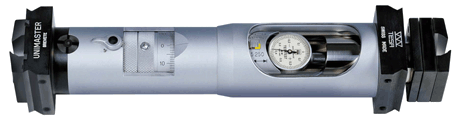

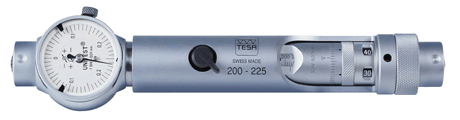

Швейцарская фирма TESA выпускает нутромеры с комбинированным отсчетным устройством (рис. 5.15,а): прецизионный, удобный в обращении микрометр и встроенный индикатор часового типа, который обеспечивает постоянство измерительного усилия и позволяет находить кульминационную точку.

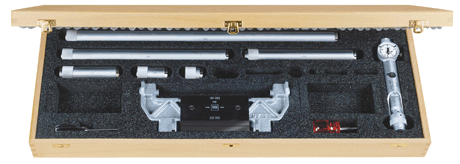

В комплект нутромера входят сменные наконечники (рис. 5.15,б), которые позволяют измерять как внутренние размеры, так и наружные.

а

б

Рис. 5.15. Нутромеры фирмы TESA

Для измерения особо крупных размеров та же фирма TESA выпускает универсальные приборы (рис. 5.16), которые благодаря оригинальным насадкам позволяют измерять наружные и внутренние размеры как в горизонтальной, так и в вертикальной плоскостях.

Рис. 5.16. Универсальный индикаторный прибор

В зависимости от типа индикатора и от диапазона измерений допускаемая погрешность нутромеров составляет 1,8 – 22 мкм.

Основные погрешности при измерениях нутромерами возникают вследствие смещения линии измерения относительно диаметра отверстия (рис. 5.17,б). Линия измерения устанавливается по диаметру отверстия с помощью центрирующего мостика. Погрешность центрирования не превышает 3 мкм.

Погрешность перекоса уменьшают, покачивая нутромер в плоскости осевого сечения отверстия. При наименьших показаниях прибора линия измерения совпадает с диаметральной плоскостью отверстия.

Перед измерением нутромеры устанавливают на номинальный размер отверстия с помощью аттестованного кольца, блока концевых мер с боковиками или микрометра.

б

а

Рис. 5.17. Погрешности Рис. 5.18. Индикаторный

при измерениях нутромерами глубиномер

Индикаторные глубиномеры(ГОСТ 7661) предназначены для измерения глубины пазов и отверстий и высоты уступов размерами до 100 мм. Общий вид глубиномера приведен на рис. 5.18. Он имеет основание 2 с державкой 3, индикатор 4 часового типа ИЧ 10 с ценой деления 0,01 мм и сменный измерительный стержень 1. Набор сменных стержней обеспечивает пределы измерений 0 – 10, 10 – 20,..., 90 – 100 мм.

Перед измерением глубиномер устанавливают на нуль с помощью двух концевых мер длины или аттестованной втулки. Установив глубиномер на концевые меры, помещенные на плите, индикаторную головку перемещают в державке так, чтобы стрелка показывала «натяг» приблизительно на 1 оборот. Зажав стопор 5, шкалу индикатора устанавливают на нуль поворотом ободка. При измерении показания прибора суммируют с размером меры.
