Параметричний канал витоку інформації

Перехоплення оброблюваної в технічних засобах інформації можливе також шляхом їх "високочастотного опромінення". При взаємодії опромінюючого електромагнітного поля з елементами ТЗПІ відбувається перевипромінювання електромагнітного поля. У ряді випадків це вторинне випромінювання модулюється інформаційним сигналом. При зніманні інформації для виключення взаємного впливу опромінюючого і перевипроміненого сигналів може використовуватися їх тимчасова або частотна розв'язка. Наприклад, для опромінення ТЗПІ можуть використовувати імпульсні сигнали. При перевипромінювані параметри сигналів змінюються, тому даний канал витоку інформації часто називають параметричним. Для перехоплення інформації з даного каналу необхідні спеціальні високочастотні генератори з антенами, що мають вузькі діаграми спрямованості і спеціальні радіоприймальні пристрої.

Для проведення радіо-, радіотехнічної розвідки використовуються спеціалізовані комплекси, принципи побудови яких розглянуті в [9]. Найбільш ймовірно ведення розвідки з використанням таких засобів з будівель іноземних представництв. Однак в останні роки на вітчизняному ринку з'явилася велика кількість різних радіоприймальних і радіовимірювальних пристроїв, що за своїми можливостями наближаються до засобів радіо-, радіотехнічної розвідки.

До таких засобів відносяться:

• портативні скануючі приймачі, різного виду цифрові аналізатори спектра, селективні мікровольтметр, радіотестери і комплекси для вимірювання параметрів приймальнопередаючих пристроїв тощо;

• спеціальні засоби для контролю радіотелефонів та стільникового зв'язку;

• програмно-апаратні комплекси, побудовані на базі скануючих приймачів;

• портативні радіопеленгатори і т.п.

Найбільш широко для ведення радіорозвідки використовуються скануючі приймачі. Їх можна розділити на дві групи: переносні портативні скануючі приймачі (вагою 150... 350 г); перевізні портативні скануючі приймачі. Переносні скануючі приймачі мають автономні акумуляторні джерела живлення і вільно уміщаються у внутрішній кишені піджака.

Зовнішній вигляд деяких переносних скануючих приймачів представлений на рис. 3.4 і 3.5.

а) б) в)

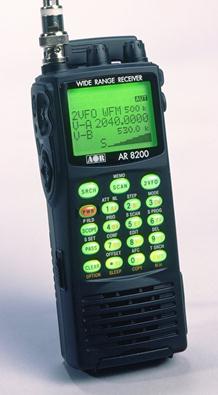

Рис. 3.4. Портативні скануючі приймачі: а) AR-2700, б) AR-8000,
в) AR-8200

Рис. 3.5. Портативний скануючий приймач IC-R1

Портативні сканерні приймачі мають від 100 до 1000 каналів пам'яті і забезпечують швидкість сканування від 20 до 30 каналів за секунду, при кроці перебудови від 50... 500 Гц до 50... 1000 кГц. Деякі типи приймачів, наприклад AR-2700, AR-8000, можуть управлятися комп'ютером.

Перевізні сканерні приймачі відрізняються від переносимих тільки великою вагою від 1,2 до 6,8 кг, габаритами і звичайно великими можливостями. Вони, як правило, встановлюються або в приміщеннях, або в автомашинах. Майже всі перевізні сканерні приймачі мають можливість управління з ПЕОМ.

Зовнішній вигляд деяких перевізних сканерних приймачів зображений на рис. 3.6... 3.8.

Сканерні приймачі (як переносимі, так і перевізні) можуть працювати в одному з наступних режимів:

• режим автоматичного сканування в заданому діапазоні частот;

• режим автоматичного сканування за фіксованими частотами;

• ручний режим роботи.

Перший режим є основним при пошуку випромінювань передавальних засобів. При цьому режимі встановлюються початкова та кінцева частоти сканування, крок перестраювання по частоті і вид модуляції.

Рис. 3.6. Портативний сканерний приймач AR-5000 (AOR, Японія)

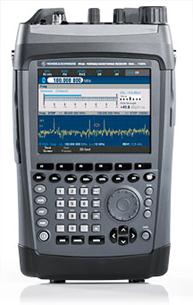

Рис. 3.7. Портативний сканерний приймач Rohde&Schwarz PR100

Рис. 3.8. Спеціальний атоматизованний комплекс OSCOR OSC-5000 DeLuxe
