Расчет плиты перекрытия




В соответствии с п. 5.4 [2] толщина плиты монолитных перекрытий промышленных зданий принимается не менее 60 мм. Принимаем толщину плиты hf = 80 мм (уточнение см. на с. 14).

Для определения расчетных пролетов плиты задаемся приближенно размерами поперечного сечения второстепенных балок: h = l: 12 = 6300: 12 = 525 мм; b = h: 3 = 525: 3 = 175 мм и принимаем h = 550 мм; b = 200 мм(уточнение см. на с.18).

За расчетные пролеты плиты принимаем: в средних пролетах – расстояния в свету между гранями второстепенных балок, а в крайних – расстояния от граней второстепенных балок до середины площадок опирания плиты на стену (рис. 2).






Рис. 2



При ширине второстепенных балок b = 200 мм и глубине заделки плиты в стену в рабочем направлении а 3 = 120 мм (полкирпича) получим



l кр = l ¢¢кр – 0,5 b + 0,5 а 3 = 1800 – 0,5 × 200 + 0,5 × 120 = 1760 мм;

l ср = l ¢ср – 2 × 0,5 b = 2100 – 2 × 0,5 × 200 = 1900 мм.



Расчетные пролеты плиты в длинном направлении при ширине главных балок (ориентировочно) 300 мм и глубине заделки плиты в стены в нерабочем направлении а 3 = 60 мм (четверть кирпича)



l кр1 = 5700 – 0,5 × 300 + 0,5 × 60 = 5580 мм;

l ср = 6300 – 2 × 0,5 × 300 = 6000 мм.



При соотношении длинной и короткой сторон 5580: 1900 = = 2,94 @ 3,0 плита условно рассчитывается [4] как балочная неразрезная многопролетная, работающая в коротком направлении по схеме рис. 3.




Рис. 3



Расчетные нагрузки на условную полосу плиты шириной 1,0 м, кН/м:

а) постоянная

вес пола из цементного раствора с затиркой при толщине слоя 2,0 см и плотности 1700 кг/м3



1700 × 0,02 × 1,0 × 1,3 × 10 2 = 0,44;



вес плиты толщиной 80 мм при плотности 2500 кг/м3



2500 × 0,08 × 1,0 × 1,1 × 10-2 = 2,2;



полная постоянная нагрузка



g = 0,44 + 2,2 = 2,64;



б) временная при vn = 12 кН/м2



v = 12 × 1,0 × 1,2 = 14,4.



Здесь 1,3; 1,1 и 1,2 – коэффициенты надежности по нагрузке [15].

Полная расчетная нагрузка



g + v = 2,64 + 14,4 = 17,04 кН/м.



Постоянная и длительная



17,04 – 1,5.1.2 =15.24 кН/м.



Величины расчетных изгибающих моментов в неразрезной балочной плите с равными или отличающимися не более чем на 20 % пролетами (l ср: l кр= 1900: 1760 = 1,08 < 1,2) определяются с учетом перераспределения усилий вследствие пластических деформаций бетона и арматуры в соответствии с [4] по формулам:

В крайних пролетах



М кр = = = 4,8 кНм;



в средних пролетах и над средними опорами (см. рис. 2, 3)



М ср = – Мс = ± = ± = ± 3,85 кНм;



над второй от конца опорой при армировании рулонными сетками (непрерывное армирование)



МВ = - = - = - 5,6 кНм;



то же при армировании плоскими сетками (раздельное армирование)



МВ = - = - = - 4,394 кНм,



где l – больший из примыкающих к опоре расчетный пролет.

Определение толщины плиты. Для монолитного железобетонного перекрытия принимаем бетон проектного класса по прочности на сжатие В 15. С учетом соотношения длительных нагрузок к полным равного 15,24 / 17,04 = 0,89 < 0,9 (в соответствии с п. 3.3 [2]) расчетные сопротивления определяются с коэффициентом условий работы g b 1 = 1; Rb = 1 × 8,5 = 8,5 МПа; Еb = 24000 МПа; Rbt = 1 × 0,75 = = 0,75 Мпа.

Арматуру в плите перекрытия принимаем для двух вариантов армирования:

арматурой класса В500 с расчетным сопротивлением Rs = = 415 МПа = 415 Н/мм2 при армировании рулонными сварными сетками (непрерывное армирование), Еs = 200000 МПа;

арматурой класса А400 с расчетным сопротивлением Rs = = 355 МПа = 355 Н/мм2 при армировании плоскими сетками (раздельное армирование), Еs = 200000 МПа.

Необходимую толщину плиты перекрытия определяем при среднем оптимальном коэффициенте армирования m = 0,006 по максимальному моменту МВ = 5,6 кНм и ширине плиты b'f = 1000 мм.

Расчетная высота сечения плиты при относительной ее высоте x = = m = 0,006 = 0,29< x R = 0,502 для арматуры класса В500; x = 0,006 = 0,25 < x R = 0,531 для арматуры класса А400, где x R определяется по табл. 3.2 [3].

Таблица 1

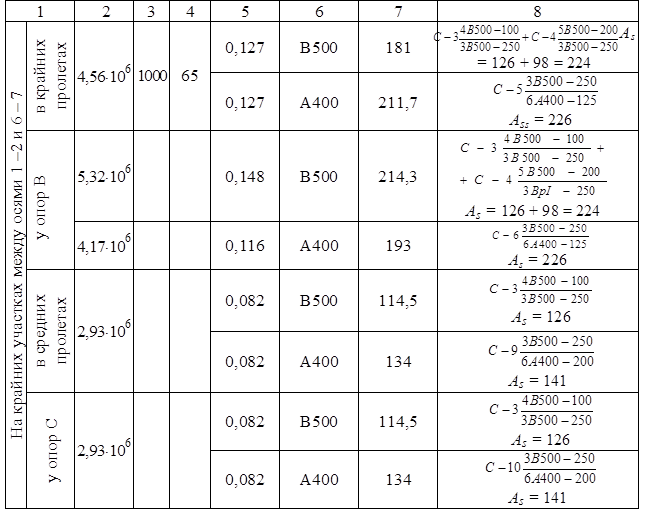

Продолжение таблицы 1



при αm = x (1 – 0,5x) и Мmax = 5,32 кНм



αm = 0,29 (1 – 0,5 × 0,29) = 0,248 – для арматуры класса В500;

αm = 0,25 (1 – 0,5 × 0,25) = 0,219 – для арматуры класса А400;

h 0 = = = 53,5 мм.



Полная высота сечения плиты при диаметре арматуры d = 10 мм и толщине защитного слоя 10 мм h'f = h 0 + a = 53,5 + 15 = 68,5 мм, где a = 10 + 5 = 15 мм. Оставляем принятую ранее толщину плиты h'f = 80мм и расчетную высоту сечения h 0= h'f - a = 80 – 15 = 65 мм.

Расчет продольной арматуры в плите. Расчеты по определению необходимого количества рабочей арматуры в многопролетной неразрезной плите монолитного перекрытия сведены в табл. 1 для двух вариантов армирования – непрерывного, сварными рулонными сетками из арматуры класса В500 и раздельного, плоскими сварными сетками из арматуры класса А400 (рис. 4, 5). В курсовом проекте достаточно расчета по одному из вариантов армирования.


Рис. 4.



При расчете продольной арматуры в плите перекрытия на средних участках между осями 2–6 учтено указание[6] о том, что для плит, окаймленных по всему контуру монолитно связанными с ними балками, в сечениях промежуточных пролетов и у промежуточных опор величины изгибающих моментов, а, следовательно, и необходимое количество рабочей продольной арматуры разрешается уменьшать до 20 %.

На участках в средних пролетах и над средними опорами



М ср =Мс = ± 0,8 × 3,66 = ± 2,93 кНм.






Рис. 5



При выборе сеток в табл. 1 учтено указание п. 1.6 ГОСТ 8478-81 о том, что вследствие ограниченной номенклатуры стандартных сеток, разрешается изготовление нестандартных, при условии, что диаметры всех продольных рабочих стержней будут одинаковыми, не превышающими 5 мм в рулонных сетках (при арматуре класса А400 6 мм), диаметры всех поперечных стержней будут также одинаковыми, не превышающими 8 м как в рулонных, так и в плоских сетках. При армировании разрешается разрезка сеток.
