Механічні методи

Неруйнівні методи випробувань будівельних конструкцій

Для визначення фiзико-механiчних властивостей матеріалів, а також дефектів та пошкоджень у них використовуються різні методи випробувань. Найбільш поширені з них — неруйнуючi. При їх використанні матеріал не руйнується, а значить, несуча здатність конструкції не знижується.

Серед неруйнуючих методів можна відмітити механічні (фiзико-механiчнi властивості визначаються в результаті механічної дії на матеріал), акустичні (використовується звук різної частоти), радiацiйнi методи (проникаюче випромінювання дає можливість знайти дефекти та визначити показники міцності матеріалів), магнітні й електричні методи, методи інфрачервоної дефектоскопії.

До механічних належать методи місцевого руйнування висмикування анкерів, сколювання й відриву), пластичних деформацій, пружного відскоку.

Методи випробувань шляхом місцевого руйнування, хоча i належать до неруйнуючих, дають можливість визначити міцність матеріалів шляхом їх порушення на локальній ділянці. До цих методів відносяться висмикування анкера, відриву та сколювання ребра, метод пластичних деформацій, метод пружного відскоку.

Метод висмикування попередньо (під час бетонування конструкції) замонолiчених анкерів базується на залежності сили висмикування вiд міцності бетону.

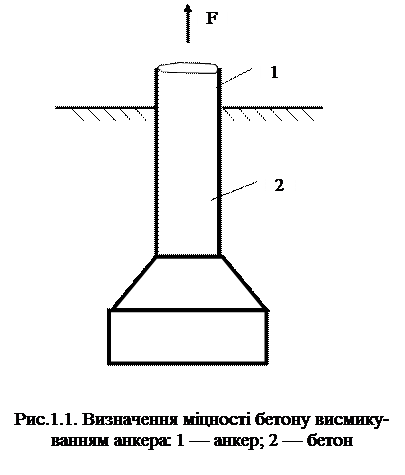

Під час випробувань за допомогою гідравлічного домкрата із тіла бетону 2 (рис. 1.1) висмикується анкер 1 та фіксується величина сили, при якій анкер був висмикнутий. Межа міцності бетону на стиск визначається за виразом

R = k m F, (1.1)

де k — коефіцієнт, що визначається за ГОСТ 22690-88; m — коефіцієнт, що дорівнює 1,0 при розмірах крупного заповнювача до 50 мм i 1,1 — при більших його розмірах; F — руйнуюча сила в кН.

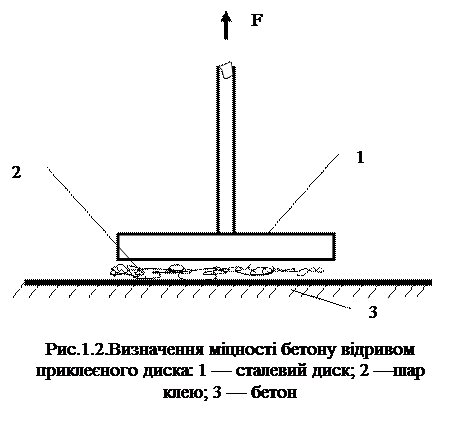

Менш трудомістким i більш доступним є спосіб відриву від поверхні бетону дисків (рис. 1.2). При цьому на поверхню бетонного зразка, що досліджується, за допомогою синтетичного клею (наприклад епоксидного) прикріплюють металевий диск. Поверхня бетону повинна бути старанно оброблена, а міцність клейового шва — не меншою за міцність бетону на відрив. Недопустимі напливи клею за межами диска.

Навантажен-ня виконують за допомогою гідрав-лічного приладу ГПНВ-5 зі швидкі-стю не більше ніж 1 кH/с. Міцність бе-тону при цьому методі визначають, використовуючи градуювальну криву залежно від величини умовного напруження на від-рив, обчислюється за формулою

(1.2)

де F — зусилля, при якому частина бетону, прикріплена до диска клеєм, вiдiрвалась від основного масиву в кН; A — площа проекції поверхні відриву бетону на площину диску в м².

Треба відмітити, що спосіб висмикування більш надійний, оскільки руйнуванню піддаються не лише поверхневі, але i глибинні шари бетону. В процесі випробування бетону способом відриву міцність ставиться в залежність від фiзико-механiчних властивостей поверхневого шару бетону, а вони мають дещо гірші фiзико-механiчнi характеристики, ніж основна маса бетону. Це вносить похибки в процес визначення міцності (хоча i в запас її).

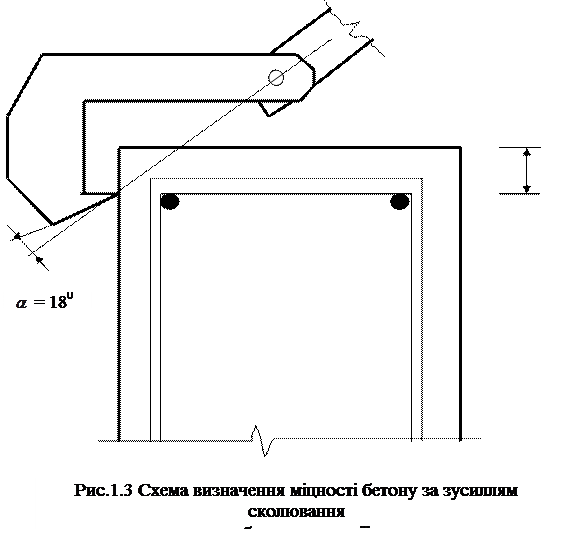

При визначенні міцності бетону сколюванням (рис. 1.3) також використовують прилад типу ГПНВ-5.

Ширина ділянки відколу дорівнює 20 мм, а ребро пошкоджується на довжині 80...100 мм.Для отримання вірогідного результату необхідно взяти не менше двох (на сусідніх гранях конструкцій) даних випробувань та знайти середнє арифметичне, а за ним — міцність бетону при стиску. При цьому слід користуватися градуювальною кривою (рис. 1.4).

Метод плас-тичних деформацiй у даний час набув найбільшого поши-рення. Він побудова-ний на оцінюванні місцевих деформа-цій матерiалу, ви-кликаних прикла-данням зовнішнього зосередженого на-вантаження. Суть методу полягає у визначенні міцності матеріалу за його твердістю. Переваги такого методу визначення фiзико-механiчних властивостей полягають у його простоті, технологічності та достатньо високій досто-вірності результатів, а недолік — у тому, що досліджуються тільки по-верхневі шари матеріалу.

Твердість за Бріне-лем (HB) визначають шляхом утискання стале-вої кульки в тіло металу, що досліджується (рис 1.5) й оцінюється виразом

, (1.3)

де F — навантаження на кульку, Н; D — діаметр кульки, мм; d — діаметр відбитка, мм.

Між тимчасовим опором вуглецевої сталі та твердістю HB існує кореляційна залежність:

σ = 0,35 HB, МПа. (1.4)

У ролі органа, що вдавлюється в метал, можна використовувати також алмазний конус із кутом біля вершини 120°(метод Роквелла) або алмазну піраміду з двогранним кутом біля вершини, рівним 136° (метод Вiккерса). Між цими трьома значеннями твердості встановлена функціональна залежність, i за допомогою спеціальних таблиць можна перейти від одного значення до іншого.

Під час визначення твердості приладом Польдi немає необхідності вимірювати силу, прикладену до частини приладу, що втискається в матеріал. Цей принцип полягає у зіставленні величини відбитка на металi та еталонному бруску (рис. 1.6). Під час удару по стрижню 1 на поверхні металу 4 й еталонному бруску 3, твердість якого HB ₀ відома, залишаються відбитки. Діаметр кульки (D) відомий, замірюючи діаметри відбитків на поверхні металу (d) і еталонного бруска (d ₀), можна визначити твердість першого:

(1.5)

Якщо твердості HB₀ i HB вiдмiннi суттєво, то треба ввести поправковi коефіцієнти.

Міцність бетону в конструкції визначають ударним випробуванням (метод відбитка). При застосуванні цього методу дотримуються таких правил:

- випробування необхідно проводити в найбільш напружених місцях, а також на ділянках із дефектами або зниженою міцністю бетону;

- бетонна поверхня має бути сухою, чистою, без затверділого цементного молока. У протилежному випадку верхній шар бетону товщиною 5...10 мм знімають шліфуванням або бурінням;

- кожна випробувальна ділянка повинна мати площу не менше ніж 400 см² повiтряно-сухої поверхні i включати не менше ніж 10...12 точок вимірювання. Для достовірного судження про міцність бетону конструкції або споруди в цілому необхідно мати не менше ніж 15 ділянок (для окремих елементів конструкції, наприклад нижній пояс ферми, достатньо трьох ділянок);

- сусідні точки вимірювань повинні знаходитись одна від одної на відстані не менше ніж 20 мм, а від грані елемента — не менше ніж 40 мм;

- у місцях, де залягає крупний заповнювач, а також там, де є пори, проведення випробувань не допускається.

Найпростішим методом польової оцінки міцності бетону є кульковий молоток Фiзделя (рис. 1.7). Молоток виготовляють із вуглецевої сталі. Ударний кінець його закінчується кулькою діаметром 17,463 мм, зробленою зі сталі твердістю 62...66 R_c. Кулька вільно закільцьована i легко крутиться у сферичному гнізді. Протилежний загострений кінець молотка піддається загартуванню.

Маса молотка разом із кулькою 250 ± 5 г, а дерев`яної ручки – 100 ± 10 г.

Під час контролю якості бетону під дією ліктьового удару молотком кулька занурюється в бетон. За розміром одер-жаної лунки в бетонi можна судити про пластичні властивості матеріалу та його міцність. Діаметр лунок вимірюють за допомогою штангенциркуля з ціною поділки 0,1 мм або збільшувальної проградуйованої лупи з 10-кратним збільшенням тощо.

Для зменшення похибки вимірювання в подальшому обробітку використовують середнє арифметичне двох взаємно перпендикулярних діаметрів. Використовуючи залежність (рис. 1.8), можна визначити міцність бетону на стиск.

Недоліком цього методу є залежність величини діаметра лунки від сили удару.

Згаданий недолік лiквiдову-ється використан-ням методу К.П. Кашкарова (рис. 1.9). У середині головки молотка є порож-ній стакан та пру-жина. Еталонний стержень має діаметр 10...12 мм та довжину 100...150 мм. Виго-товлений він із круглої сталі марки Ст3сп2 або Ст3пс2 з тирча-сомвим опором розриву 420...460 МПа. Під час удару по поверхні бетону кулькою остання залишає відбиток на поверхні бетону та еталонного стержня. Удар може виконуватись або безпосередньо молотком К.П. Кашкарова, або за допомогою додаткового молотка. Після кожного удару еталонний стержень повинен бути зсунутий не менше ніж на 10 мм. Для зручності вимірювання діаметра лунок на бетоні їх відбиток одержують на папері. Для цього необхідно на поверхню бетону покласти копіювальний папір (активним шаром догори), а на нього аркуш тонкого білого паперу. Удар наносять по цьому аркушеві.

Вимірювання діаметрів відбитків виконують із точністю до 0,1 мм за допомогою штангенциркуля, мікроскопа, проградуйованої лупи, спеціального кутового шаблона тощо. За відношенням діаметрів відбитків на бетоні d_b i еталонному стрижні d_s за графіком (рис.1.10) можна визначити міцність бетону на стиск. Для одержання статистично достовірної міцності бетону кількість відбитків n слід визначати за формулою

n = 400 [(R_max - R_min) / R ]² k ², (1.6)

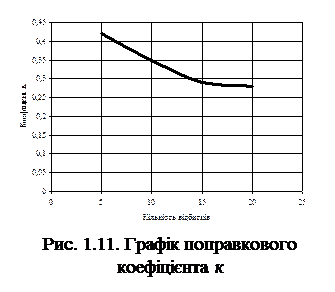

де, R_max, R_min, R — вiдповiдно найбільше, найменше та середнє значення міцності бетону; k — поправковий коефіцієнт, що визначається за графіком (рис. 1.11). Похибка визначення міцності цим методом незначна i становить 10...15%.

Метод оцінювання міцності деревини був запропонований Пєвцовим. Суть методу полягає в тому, що на горизонтальну поверхню деревини з висоти 500 ± 1 мм падає металева кулька діаметром 25 ± 0,05 мм із питомою вагою 7,8 т/м³. За величиною відбитка на деревині, викликаного ударом кульки, визначають ударну, а потім i граничну міцність матеріалу. Під час випробувань повинно бути оброблено не менше трьох відбитків, розташованих один від одного на відстані 40 ± 5 мм.

Ударну міцність можна визначити із залежності

(1.7)

де m — маса кульки, кг; g — прискорення сили земного тяжіння, м/с²; d ₁, d ₂ — вiдповiдно діаметри відбитків упоперек i вздовж волокон.

Знайдену ударну міцність при фактичній вологості деревини W,% приводять до стандартної

H ₁₂ = H_wy [1+ 0,02 (W - 12)]. (1.8)

Фактичну вологість виз-начають за ГОСТ 16483.0-89.

Суть вог-непального ме-тоду визначення міцності дереви-ни, запропоно-ваного Кашка-ровим, полягає у визначенні гли-бини проник-нення кулі в масив деревини. За величиною глибини цього проникнення, використовуючи емпіричні за-лежності, можна визначити міц-ність матеріалу. Деревину прострілюють зі спортивної малокаліберної (калібр 5,6 мм) гвинтівки ТОЗ-8 або ТОЗ-9 із відстані 100 мм у радіальному чи близькому до нього напрямі. Обріз гвинтівки фіксують на вказаній відстані від деревини за допомогою упорної підставки, що являє собою відрізок сталевої труби діаметром ¾ дюйма з прорізами для виходу порохових газів.

У зразок, що досліджується, стріляють не менше трьох разів. Потім за середньоарифметичним значенням за допомогою виразів, наведених у таблиці 1.1, визначають граничну міцність та об’ємну масу деревини.

Таблиця 1.1

Визначення граничної міцності та об’ємної маси деревини

Порода деревини	Гранична міцність стиску, МПа	Об’ємна маса, кг/м^3
стиску	згину
Сосна	1011,2 ---------- + 18,61 h – 0,443	---------- + 34,2 h – 0,443	---------- + 268 h – 0,444

Продовження таблиці 1.1

Осика     Вільха     Тополя     Береза

998,1 ----------- + 18,86 h 1002,95 ----------- + 14,36 h ------- + 18,52 h ------- + 28,9 h

----- + 56,7 h 1414,1 --------- + 40,95 h ------ + 45,9 h ------- + 60 h

-------- + 314 h 6346,1 --------- + 352 h 9486,5 --------- + 293,9 h ------- + 480 h

Примітка: в таблиці 1.1 h – глибина проникнення кулі.

Метод пружного відскоку базується на кореляційній залежно-сті між пружними характеристиками ма-теріалу та його міцністю. Цю залеж-ність визначають при-ладами, побудованими за двома принципами.

Один із них оснований на вiдскаку-ваннi бійка від ударника — на коваль-нi, притиснутої до поверхні бетону; другий — на вiдскакуваннi бійка безпосе-редньо від бетону. Більш поширеним є перший метод, тому що, виконавши деталь наковальнi, яка торкається бетонної поверхні, у вигляді кульки, можна отримати міцність як методом відскоку, так i методом відбитка, дублю-ючи виміри.

Для вимірювання відско-ку використовують прилад, що називається склерометром (за кордоном найбільш поширений склерометр Шмiдта, а в Україні — прилад КМ та його модифікація ЦНДIБК). Склерометри розміщують на поверхні бетону, притискають до місця випробування зі зростаючим зусиллям. При певному зусиллі звільняється ударна пружина, яка через бойок наносить удар по ударнику з однаковою енергією (наприклад, 2,25 Н м для приладів типу N, що використовуються під час випробування звичайного бетону). За величиною відскоку бійка можна судити про міцність бетону на стиск. Градуювальнi криві будують для кожного конкретного виробництва зі сталою технологією на основі зіставлення результатів випробувань із даними, отриманими руйнуючими методами (рис. 1.12).

Випробування цим методом проводять у горизонтальному положенні. При похилому положенні склерометра вводять поправку до величини відскоку (в поділках)

P = P ₀+ Δ P (φ), (1.9)

де P ₀ — одержана кількість поділок; Δ P (φ)— коригуюча поправка залежно від кута φ, що визначається за таблицею 1.2.

Таблиця 1.2

Значення коригуючих поправок

P 0, поділка	P (φ) під час удару зверху під кутом, поділка	P (φ) під час удару знизу під кутом від 45˚ до 90˚, поділка
45˚	90˚
	-4 -3 -2	-6 -5 -3	+3 +2 +1

До найбільш сучасних склерометрів належать ПМ-2, Ц-22 та прилади, розроблені в НДIбудiвництва. Останні являють собою вимірювальні комплекси, до яких входять: безпосередньо прилад, магнiтнопружний перетворювач та аналого-цифровий перетворювач із мікропроцесором. У пам`ять приладу завчасно вносять параметри градуювальної кривої, найменше значення міцності та найбільший допустимий коефіцієнти варіації. У результаті проведених дослідів на цифровому табло засвічується кількість ділянок, що контролюються, середня міцність бетону і фактичний коефіцієнт варіації.

Дата добавления: 2014-11-29
