ЗАНЯТИЕ 15

Тема: Тени в ортогональных проекциях.

Литература: [1, гл. 9, 10, 11]
[2, гл. 15. §89 – 92]

1. Каково назначение контуров теней, наносимых на чертежах?

2. Выбор направления световых лучей при построении теней?

3. Дать определение собственной и падающей теней.

4. Каков геометрический смысл тени от точки и какова разница между реальной и мнимой тенью?

5. Тень от прямой общего положения. Возможные варианты.

6. Тени от прямых частного положения:

а) прямых уровня,

б) проецирующих прямых.

7. Тень от плоской фигуры. Возможные варианты.

8. Тени от геометрических тел.

9. Тень от прямой на плоскость и геометрические тела. Способ обратного луча.

Задача 89. Построить тени от точек и прямых.

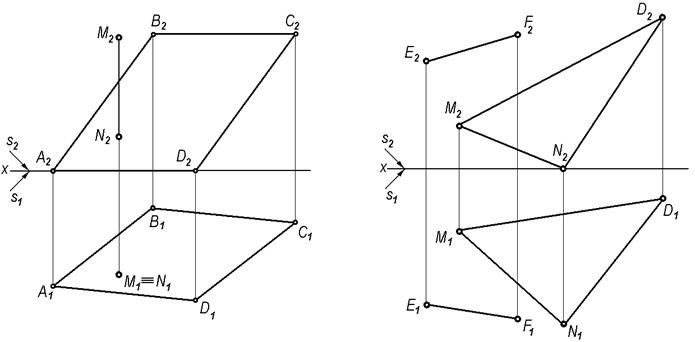

Задача 90. Построить тени от заданных прямых.

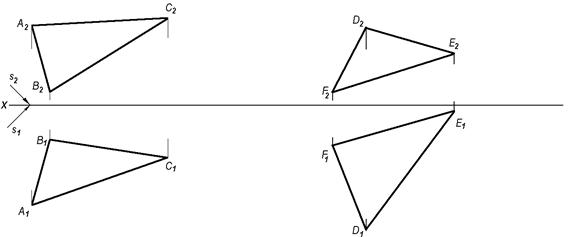

Задача 91. Построить тень от плоских фигур.

Задача 92. Построить собственные и падающие тени от заданных геометри­ческих тел.

Задача 93. Построить тень от точки и прямой на плоскости методом лучевых сечений.

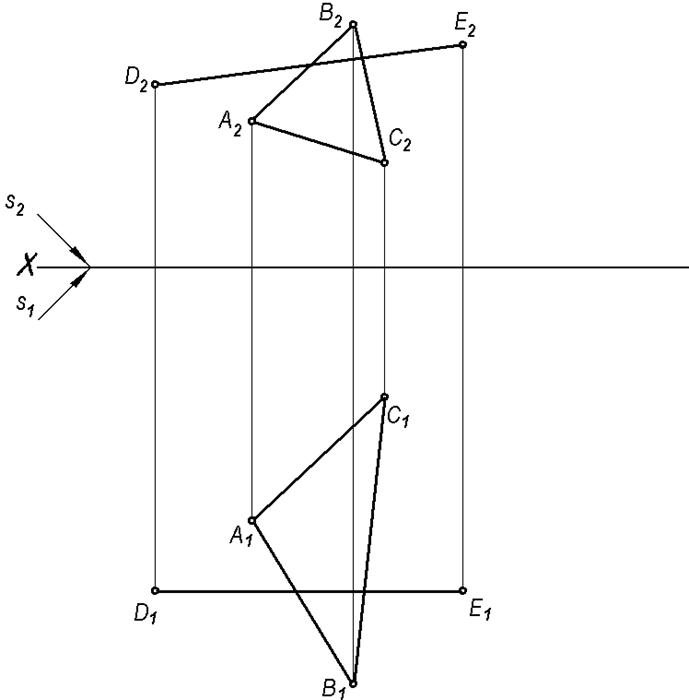

Задача 94. Методом обратного луча построить тень от прямой:
а) на плоскости

б) на поверхности пирамиды

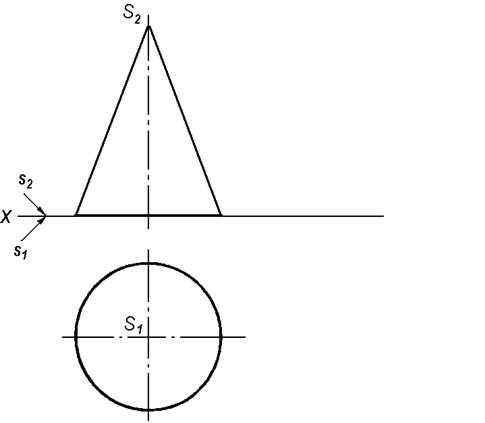

г) на поверхности конуса

Задача 95. Построить тени от элементов зданий:

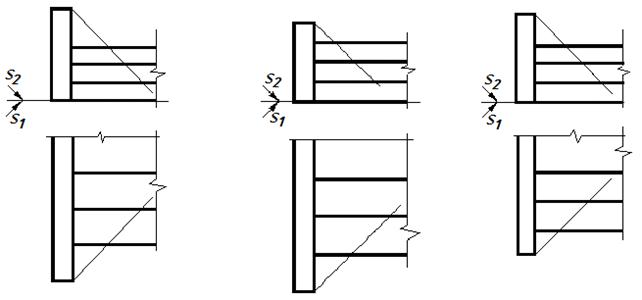

а) тени на лестнице.

б) тень от козырька и тень в нише.

в) от трубы на крыше

г) от козырька в проёме и на стене

д) от плиты на колонну

е) от вазона

ж) от здания

и) тени на крыше

Задача 96. Реконструировать чертёж, т. е. по заданной горизонтальной проек-
ции и падающей тени геометрических тел на плоскость П₁ построить
фронтальную проекцию.

Задание на дом: Закончить выполнение эпюра 5
