Солевое хозяйство

Содовое хозяйство

Техническая сода поставляется и хранится в мешках в виде порошка. Для выгрузки соды из мешков во избежание пыления продукта, вредного для персонала, применяется гидроэлеватор. Готовится раствор соды на умягченной воде, получаемой на выходе из осветлителя ВТИ. Эта вода подводится под напором к гидроэлеватору и наполняет растворно-расходный бак соды. Всасывающий резиновый патрубок гидроэлеватора (эжектора) помещается в мешок с порошком соды, при запуске в работу в патрубке создается разрежение, за счет которого сода всасывается в эжектор, смешивается в нем с водой и поступает в бак. Для улучшения процесса растворения реагента бак оборудуется у дна системой дырчатых труб, через которые подается сжатый воздух от компрессора (воздуходувки). За счет барботажа сода интенсивно перемешивается с водой - процесс растворения ускоряется. Готовый содовый раствор подается в осветлитель ВТИ насосом-дозатором.

Содовое хозяйство рассчитывается аналогично флокулянтному, схема приведена на рис. 12.

1

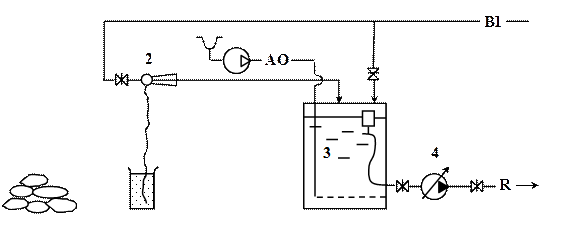

Рис.12. Схема содового хозяйства: 1-склад соды, 2- эжектор, 3- растворно-расходный бак, 4- насос-дозатор

Техническая поваренная соль поставляется навалом самосвалами и выгружается в бак мокрого хранения, заполненный водой. Из бака возможен отбор концентрированного солевого раствора (верхняя труба) или суспензии с нерастворившимися кристаллами соли (коллектор у дна бака). При отборе готового раствора он подается центробежным насосом непосредственно в бак-мерник, рассчитанный на определенный (необходимый для одной регенерации одного натрий-катионитового фильтра) объем соли. При отборе соли в виде кристаллов она подается сначала в фильтр-солерастворитель (песчаный напорный фильтр, в котором кристаллы соли задерживаются в порах между зернами песка и растворяются потоком фильтрующейся воды), а затем концентрированный раствор соли поступает в мерник. Отбор раствора из мерника осуществляется с помощью эжектора, в котором разбавляется водой и подается в виде регенерационного раствора на Na-катионитовые фильтры.

Часть концентрированного раствора соли после растворения подается на электролизеры (при обеззараживании воды для потребителей гипохлоритом натрия).

Для приготовления раствора поваренной соли используется фильтрованная шахтная вода. При этом следует иметь в виду, что в шахтной воде имеются ионы натрия и доза вводимой в раствор соли может быть уменьшена.

Схема солевого хозяйства приведена на рис. 13.

Рис. 13. Схема солевого хозяйства: 1 - бак мокрого хранения соли, 2 - дырчатая труба, 3 - фильтр-солерастворитель, 4 - бак-мерник, 5 - эжектор
