Создание простейшего рисунка




Ход работы.

Набор формул

Набор сложных формул (например, для изготовления плакатов) удобно выполнить средствами Microsoft Equation. Для этого из меню Insert нужно вызвать Equation. После нажатия [ОК] откроется окно редактора формул с панелями символов и математических шаблонов. Работа в этом редакторе описана в любом руководстве по Microsoft Word.

Набранная формула записывается в текстовый блок и в дальнейшем может перемещаться, корректироваться и тиражироваться по стандартной технологии.

Цель лабораторной работы: изучить интерфейс и основные приемы работы с системой инженерной графики Visio.

Для примера рассмотрим создание на основе шаблона Basic Shape простейшего рисунка, состоящего из трех стандартных фигур квадрата, треугольника и круга) и двух линий. У квадрата и треугольника изменим оформление, а к линиям добавим наконечники в виде стрелок. В каждую фигуру добавим текстовую вставку. В итоге должно получиться изображение, представленное на рис. 4.

Рис.4.



С чего начать выполнение этого примера? В первую очередь необходимо создать новый документ. Создайте документ на основе шаблона Basic Shape - будет открыт трафарет Basic Shape, и в окне редактирования появится чистый лист. Теперь выполните следующие шаги.

1. В трафарете Basic Shape выберите мастер Square (квадрат) и перетащите его на лист (рис. 5). Для этого установите указатель на мастер фигуры, нажмите левую кнопку мыши и, удерживая ее, перетащите мастер на лист. После того как вы отпустите клавишу мыши, на листе появится фигура.

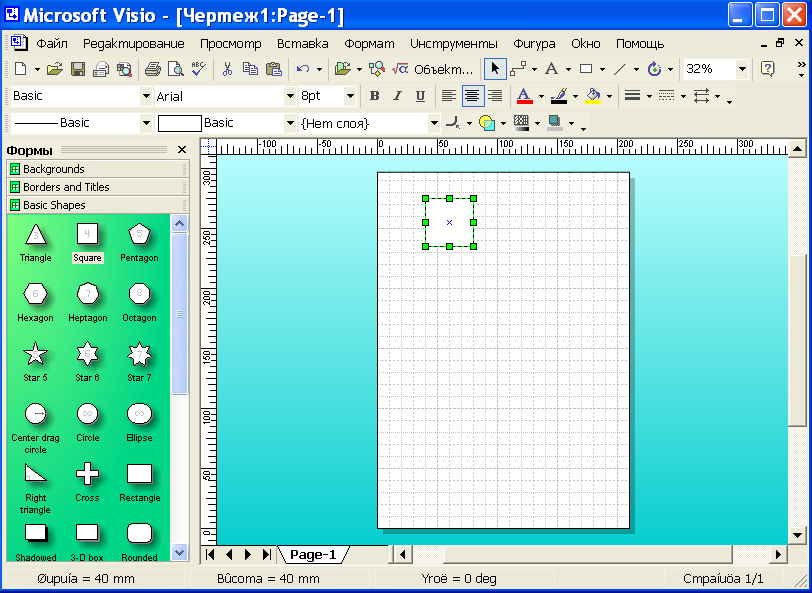

Рис. 5. Перенос фигуры из трафарета в окно редактирования



2. Аналогичным способом переместите на лист фигуры Triangle (трегольник) и Circle (окружность). В результате получится изображение, представленное на рис. 6.

Рис. 6. Добавление фигур на лист



3. Сохраните полученное изображение. Для этого на панели инструментов Standard нажмите кнопку Save, в открывшемся окне диалога в поле File Name введите имя файла: Пример 1 – и нажмите кнопку Save. После этого ваш документ будет сохранен под именем Пример 1.vsd в системной папке Мои документы.

4. Для продолжения работы с документом добавьте к имеющемуся рисунку линии. На панели инструментов Drawing выберите инструмент Line Tool и нарисуйте две линии (рис. 7). После окончания рисования на панели инструментов Standard выберите инструмент Pointer Tool.





Рис. 7. Добавление линий



5. Добавьте к линии наконечник в виде стрелки. Для этого выделите линию, на панели инструментов Formatting в раскрывающемся списке кнопки Line Ends выберете такой вид стрелки, как показано на рис. 8.





Рис. 8. Выбор вида конца линии



6. Добавьте наконечник к линии. Для этого выделите линию нажмите Line Ends. В результате получится изображение, представленное на рис. 9.



Рис. 9. Добавление стрелок



7. Добавьте текст. Выделите первую фигуру (квадрат) и введите Начало. Аналогичным образом добавьте к окружности текст Конец, а к треугольнику – текст Поиск решения.

8. Измените форматирование внедренного текста. Для этого используйте инструменты, представленные на панели инструментов Formatting, и в раскрывающемся списке Font Size выберите размер 12 pt.

· Выделите прямоугольник и нажмите кнопку Вold.

· Выделите треугольник и нажмите кнопки Italic и Underline.

· Выделите окружность, нажмите кнопку Bold и в раскрывающемся списке Font Size выберите размер 12 рt.

·

Рис. 10. Добавление текста



9. Измените форматирование фигур: у прямоугольника увеличьте толщину контурной линии, а у треугольника — измените тип линии на пунктирный, округлите углы и добавьте штриховку. Окружность и стрелки оставьте без изменений.

· Выделите квадрат и на панели инструментов Formatting в раскрывающемся списке кнопки Line Weight выберите необходимую толщину линии (рис. 11).

· Выделите треугольник и в раскрывающемся списке кнопки Line Pattern выберите необходимый тип линии (рис. 12).



Рис. 11. Рис. 12.



10. Задайте параметры округления углов треугольника. Для этого выделите треугольник, выберите команду Format (Формат)→Corner Rounding (Округление угла) и в открывшемся окне диалога установите нужное значение округления, как показано на рис. 13. После указания необходимого значения нажмите кнопку OK.



Рис. 13. Параметры округления углов

11. Выполните заливку треугольника. Для этого выберите команду Format (Формат)→Fill (Заполнение). В окне диалога Fill установите такие параметры заливки, которые показа рис. 14. Чтобы штриховка не мешала прочтению текста, ее нужно сделать прозрачной. В данном случае установите уровень прозрачности линий 80%. После установки всех параметров нажмите кнопку ОК.



Рис. 14. Установка параметров прозрачности



12. В результате всех произведенных действий на листе рисунка будет получен итоговый рисунок, показанный на рис. 15.



Рис. 15. Итоговый вид рисунка
