Создание блок-схем

Создание сложных геометрических рисунков — это лишь часть широких возможностей приложения Visio. Главной задачей, для которой и разрабатывался данный продукт, является создание профессиональных презентаций, состоящих из таблиц, диаграмм, схем и рисунков. Приложение Visio направлено на создание представлений для всего процесса решения задачи — от его планирования до оформления итоговых данных.

Все мастера и другие элементы презентаций, позволяющие создавать диаграммы, формально являются фигурами, поэтому на них распространяются все правила, свойства и параметры, которые были рассмотрены в предыдущих главах. В большинстве случаев в фигуре, являющейся диаграммой или схемой, можно выделить отдельные элементы, для которых также возможно переопределить параметры и свойства.

Блок-схема — это специальный вид диаграммы, который позволяет описать течение какого-либо процесса. Например, блок-схемы часто используются для описания последовательности действий.

Документ, содержащий блок-схему, удобнее всего создавать на основе стандартного или пользовательского шаблона. При таком создании документа автоматически будет открыт необходимый трафарет, содержащий элементы для построения соответствующей диаграммы, и дополнительные трафареты, упрощающие создание и оформление блок-схем, например трафареты с соединителями или выносками.

Чтобы создать новый документ с блок-схемой, выполните следующие действия.

1. Выберите команду File→New→Choose Driving Type.

2. В списке Саtegorу выберите категорию Business Process или Flowchart.

3. Среди шаблонов, представленных в поле Templates, выберите нужный и щелкните по нему левой кнопкой мыши.

4. На открывшемся листе создайте нужный рисунок блок-схемы (рис. 16).

Для соединения элементов блок-схем используются соединители (соnnectors), набор которых имеется в каждом трафарете блок-схем, или соединители из специального трафарета. Использование нестандартных соединителей позволяет украсить создаваемую схему и сделать ее более наглядной и привлекательной (рис. 17).

Большое количество соединителей представлено в Connectors. При использовании соединителей важно помнить, что соединения должны выполняться в точках соединения, которые на фигуре, вставленной на лист, обозначаются синими крестиками. При правильном соединении фигуры и соединителя в месте стыковки появляется красный квадрат. Если фигура не имеет точек соединения, убедитесь, что их отображение не отключено или выбранная фигура не входит в состав какой-нибудь группы.

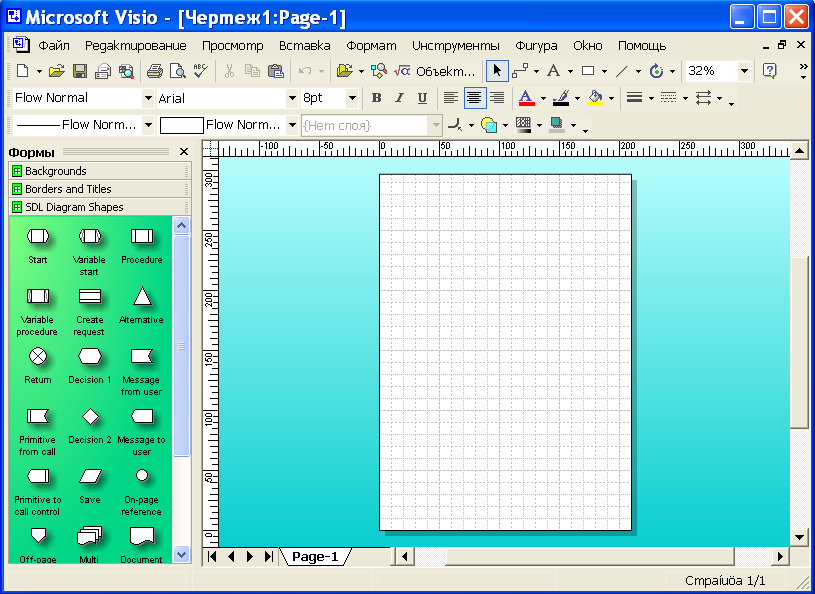

Рис. 16. Новый документ на основе шаблона Basic Flowchart

Для отображения точек соединения необходимо в меню View установить флажок напротив пункта Connection Points. При правильном соединении элементов блок-схемы последующее перемещение отдельных блоков схемы по полю листа не приведет к разрыву установленных связей, напротив — соединитель автоматически изменит свою форму, подстраиваясь под новое положение.

1. Чтобы открыть специальный трафарет, содержащий все возможные соединители, выберите команду File→Shapes→Visio Extras→Connectors.

2. В соответствующем трафарете выберите соединитель, которым нужно связать фигуры блок-схемы, и перетащите его на рабочий лист.

З. Подведите соединитель к соответствующей точке соединения на фигуре из блок-схемы так, чтобы вокруг нее появился красный прямоугольник.

4. Установите указатель мыши на свободный конец соединителя и подведите его к другой фигуре так, чтобы выполнилось условие из пункта 3.

5. Чтобы сделать текстовую вставку в соединитель, на панели инструментов

Standard выберите инструмент Text Tool и введите соответствующий текст.

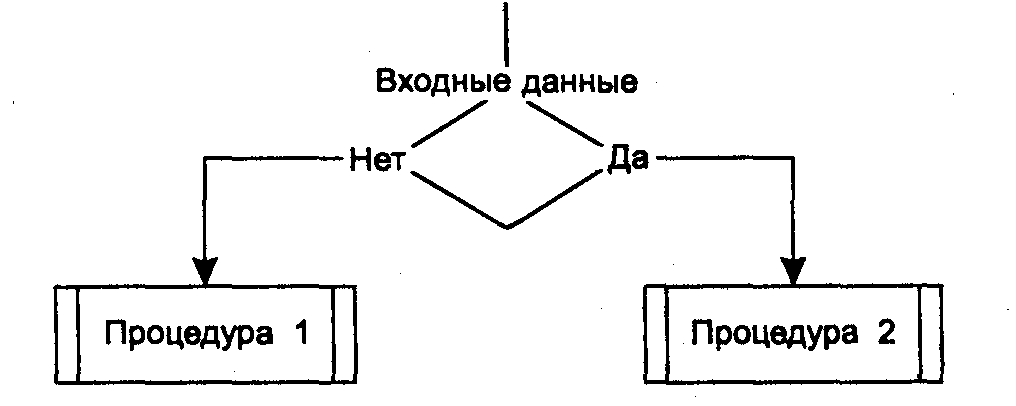

Рис. 17. Пример соединения фигур в блок-схеме

Контрольные вопросы:

1) Что такое Visio?

2) Что такое шаблон, трафарет? Для чего они предназначены?

3) Какой текст называется внедренным?
