Пневмогравитационные сепараторы

ТИПЫ ПНЕВМОАГРЕГАТОВ

а) с наклонным воздушным потоком(рис.1); б) с вертикальным воздушным потоком (рис.2); в)пневмо-импульсный (рис.3); г)пневмо-центробежные (рис.4).

Рис.1. Схема пневмосепаратора с наклонным воздушным потоком.

Рис. 2. Схема пневмосепаратора с вертикальным воздушным потоком (пневпоколонка).

Рис.3. Схема пневмоимпульсного сепаратора.

Рис. 4. Схема пневмоцентробежного сепаратора (циклона)

3.3. РАЗДЕЛЕНИЕ СЕМЯН ПО РАЗМЕРАМ

3.3.1 Разделение семян по ширине, толщине, типы решет.

Решето – металлический лист с отверстиями одинакового размера.

Решета – основной рабочий орган зерноочистительных машин при разделении частиц по размерам и форме. Что проходит сквозь решето –называется «проход»; что сходит с решета – «сход».

Типы решет:

- с прямоугольными и круглыми отверстиями. При этом длинные семена могут попасть в отверстия только при наличии вертикальных колебаний (колебания могут быть продольными, вертикальными и сложными);

- решета с треугольными отверстиями (татарская гречиха, гречиха и другие семена треугольной формы) –

- специальные решета с лункообразными круглыми отверстиями и гофрированные с продольными отверстиями;

- роликовые решета (лучше сход длинных примесей);

- струнные решета.

Решета устанавливают с наклоном к горизонту 10-12 градусов

Зерно имеет: длину L; ширину В; толщину А.

По этим параметрам семена каждой культуры резко отличаются между собой.

Разделение семян по толщине возможно только на решетах с продолговатыми отверстиями.

Разделение семян по ширине осуществляется на решетах с круглыми отверстиями.

Для некоторых семян, например, гречихи используют решета с треугольными отверстиями.

3.3.2 Разделение семян по длине.

Для разделения зерен по длине предназначены триерные цилиндры (рис. 5). Длинные зерна соскальзывают по внутренней поверхности вращающего цилиндра, цилиндр устанавливается под углом к горизонту. Регулировка осуществляется поворотом лотка и подбором барабана (по размеру ячеек). Триерные цилиндры бывают овсюжные и кукольные.

В триерном овсюжном цилиндре – зерно поступает в лоток, а овсюг (овес) идет сходом с цилиндра.

В кукольном – мелкая примесь (куколь) попадает в лоток и выводится шнеком, а нормальное зерно идет сходом с цилиндра. Поэтому они устанавливаются в комплекте (кукольный и овсюжный)

Рис. 5. Схема разделения семян по длине в триерных цилиндрах.

3.4.Разделение семян по фрикционным свойствам (горки, змейки, рис.6.).

рис. 6. Схема разделения семян по фрикционным свойствам (на горке).

Горка регулируется подбором материала поверхности и углом наклона к горизонту.

Змейка разделяет длинные и круглые зерна.

3.5 Электромагнитные сепараторы (рис. 7) – зерно покрывают металлической пылью, которая пристает к шероховатым зернам, поток которых отклоняется под действием магнитного поля и попадает в отдельный лоток.

Рис. 7. Схема электромагнитного сепаратора.

3.6. Сухой способ (пневмосортировальный стол)

3.7.Мокрый способ – по плотности, в солевом растворе.

4. ТИПЫ СОРТИРОВАЛЬНЫХ МАШИН:

4.1 Б езрешетная МПО – 50 (50тн/час.).

Безрешетная зерноочистительная машина МПО – 50 (стационарная) предназначена для предварительной очистки зернового вороха поступающего от комбайнов. Включает в себя: приемную камеру и пневмосепартаор.

4.2 Воздушно-решетная ОВС-25.

Воздушно-решетная зерноочистительная машина ОВС - 25 (вместо ОВП - 20) (передвижной очиститель вороха Q = 25 тн./час.) предназначена для предварительной очистки зернового вороха на открытых площадках. Схема воздушно-решетной очистки представлена на рис.8.

Она включает:

- загрузочный транспортер;

- п. риемную камеру;

- воздушные каналы;

- решетные станы;

- отгрузочный транспортер

Скорость передвижения 0,1 – 0,3 м/мин., (2,7 – 6 м/мин).

N дв. = 9,6 Квт.

Схема воздушно-решетной очистки

Подбор решет (предварительный)

Тип зерна	Б1ð	Б2 ð	В Æ	Г ð
Пшеница	2,3-3,0	3,0-3,5	1,7-2,3	1,7-2,0
Рожь	2,3.-2,5	3,0-3,5	1,5-2,0	1,5-2,0
Овес	2,0-2,5	2,7-3,0	1,7-2,0	1,7-2,0

2

1

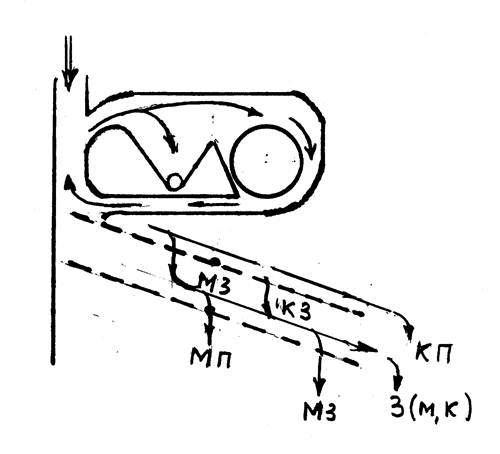

Рис. 8.Схема воздушно-решетной очистки семян.

1 – вентилятор; 2 – осадочная камера для примесей;

Мз –мелкое зерно; Кз – крупное зерно; Мп – мелкие примеси;

Кп – крупные примеси; З – зерно очищенное.

4.3.Воздушно-решетно-триерная машина СМ-4.

Семяочистительная самопередвижная машина СМ-4 (вместо ОС-4,5А, как более совершенная).

Включает в себя:

- загрузочный транспортер со шнековыми питателями с регулировкой (заслонкой) подачи;

- решетный стан – два яруса, 4 решета (Б1, Б2, В, Г). Решета очищаются щетками;

- воздушная система – для отделения легких примесей (две замкнутые воздушные системы);

- отгрузочный элеватор;

- триерные цилиндры;

- механизм самопередвижения.

Сравнительные технические характеристики.

Показатели	ОС – 4,5	СМ-4	Петкус К-531/1 Гигант
Производительность	4,5 тн/час	До 4,5 тн/час	2,5 тн/час
N квт	5,5 квт	6,0 квт	5,5 квт

4.5.Ветрорешетный стационарный очиститель ЗВС-20 (зерноочиститель ветрорешетный стационарный)

Основные технические характеристики:

- производительность – 20 тн/час;

- число воздушных каналов – 2;

- число решет – 16;

- размер решета – 990х740 мм;

- колебания решетного стана – частота – 7,2 –8 Гц;

амплитуда – 7,5 мм;

- установленная мощность – 5,5 квт;

- масса – 1566 кг.
