Другие элементы системы

Остальные элементы СОиС являются по своей сути электронными приборами.

БУМ усиливает по мощности сигналы управления, вырабатываемые ПО СОиС и поступающих в этот блок из бортовой вычислительной системы (БВС) по магистральному каналу обмена (МКО), с целью срабатывания электроклапанов двигателей стабилизации (ДС). Кроме того, БУМ формирует информацию о выходном коде на управление ДС и информацию контроля, которая по МКО передается в БВС.

БРПК является релейно-коммутационным прибором, обеспечивающим прием релейных команд от бортовой аппаратуры командно-измерительной системы и коммутации цепей питания приборов СОиС.

Программное обеспечение (ПО) обеспечивает функционирование СОиС в соответствии с заданными режимами и программной информацией, а также решает следующие задачи:

-развертывает циклограмму включения приборов в заданном режиме и тестирует их;

-осуществляет управление приборами СОиС при их работе;

-проводит диагностику работы приборов, осуществляет переключение резервных приборов без прерывания режима;

-реализует ориентацию и стабилизацию КА в соответствии с программой, выдаваемой ПО БВС;

-формирует контрольную информацию о работе СОиС и выдает в ПО БВС с заданной периодичностью.

При необходимости ПО СОиС обеспечивает также поддержку комплексных электрических испытаний КА.

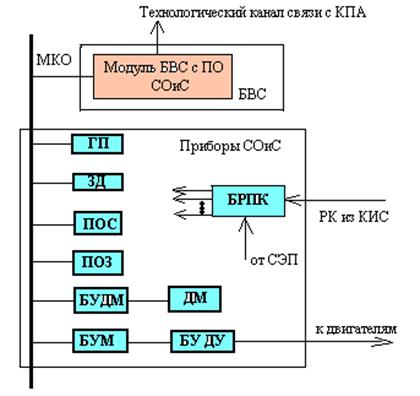

Структура СОиС представлена на рисунке.

Структура СОиС
