ІІ. Конструкторський етап

Формування оптимальних варіантів

Вимоги до конструкції	Досягнення цілі	Шляхи досягнення цілі
1. Деталі годівниці, завдяки її формі, повинні бути надійно з’єднані	+	Конструктивні особливості і форму приймемо на основі конструкції №4
2. Зручність у використанні	+	Конструкційні властивості у використанні візьмемо з конструкції №1
3. Мати малу вагу	+	Запозичимо у конструкції №1 і №2
4. Мати найпростіші з’єднання	+	Запозичимо з конструкції №1
5. Бути простою у виготовленні	-	Якщо буде простою у виготовленні, тоді не буде відповідати поставленим функціям.
6. Має виконувати всі поставлені вимоги	+	Конструктивні особливості і форму приймемо на основі конструкції №4
7. Відповідати вимогам дизайну	+	Виконати виріб з дотриманням вимог дизайну нас ніщо не обмежує
8. Мати естетичний і оригінальний вигляд	+	Досягти естетичного вигляду буде не важко

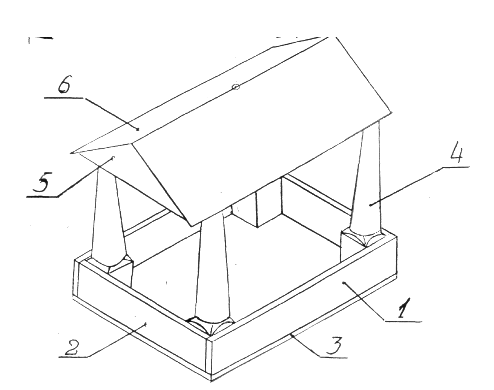

За результатами, отриманими під час проектування, складаємо ескіз годівниці для птахів (Мал.6).

Мал.. 6.

1 – Довгі стінки

2 – Короткі стінки

3 – Дно

4 – Стояки

5 – Фронтони

6 – Дах двосхилий

Матеріал, потрібний для виготовлення виробу: деревина м’яких порід (липа, осика, ялина, сосна), тобто легких за вагою, щоб забезпечити легкість конструкції; ДВП або фанера. Я зупинив свій вибір на деревоволокнистій плиті тому, що цей матеріал є в наявності. При чому для виготовлення даху на ДВП наклеюється поліетиленова плівка (скотч) для захисту від попадання вологи. Інструменти та обладнання для виготовлення годівниці для птахів необхідні такі:

- розмічальний та вимірювальний – лінійка, олівець, кутник, штангенциркуль;

- ріжучий – ножівка, рубанок, токарні різці (реєр, мейсель), напилок;

- молоток.

Для токарної обробки заготовок я використаю токарний верстат для обробки деревини СТД-120.

Операції точіння деревини ми вивчали на уроках технічної праці. Їхне виконання не повинно викликати ніяких ускладнень.

Остаточну обробку виробу можна виконати за допомогою шліфувального паперу, зачистивши деталі виробу, щоб надати поверхні виробу гладенького вигляду, та покриємо лаком.

Схематично добір матеріалу можна показати так:

Годівниця

Дах Дно Стінки Стояки Фронтони

коробки

Деревина ДВП (липа)

Заготовка Заготовка Заготовки Заготовки Заготовки

320*13*5 300*225*5 305*50*15 270*40*40

2 шт

Економічні розрахунки. Матеріал на годівницю я взяв з відходів. Вся робота виконується вдень, тому ми враховуємо витрати електроенергії тільки на верстат, приблизно вона буде сягати 3 гривні.

Загальні витрати на виготовлення годівниці склали С_заг. = 3 грн.
