Проверка топологии

Включите панель Топология. На ней щелкните инструмент Топология

карты и просмотрите, какие классы объектов и правила участвуют в то­пологии. В окне Топология карты выберите слой gran͟ l для редактирования топологии и установите кластерный допуск не менее 90 единиц карты.

Проверьте правильность введенных векторных объектов, нажав кнопку «Проверить всю топологию». Отключите растр и рассмотрите при увеличе­нии места соединения линий. В местах, где линии не разбиты на пересече­нии, будут выставлены маркеры ошибок топологии в виде красных квадратов (рис. 26). В большинстве случаев, для устранения этих ошибок нужно раз­бить линии на пересечениях.

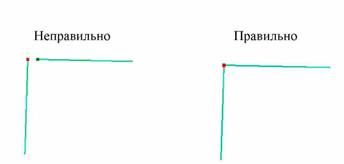

Рис. 26 Ошибка топологии при замыкании вершин

Выделите введенные линии и щелкните инструмент «Разбить линии на

пересечении» на панели «Топология». Этот инструмент будет разбивать дуги при пересечении, подтягивать висячие узлы, находящиеся на расстоя­нии менее 90 метров (кластерный допуск, установленный ранее), убирать ду­ги размером менее 90 метров, имеющие висячие узлы. После окончания про­цедуры повторно запустите проверку топологии.

Присутствие висячих узлов означает, что расстояние между конечными узлами линии больше, чем установленный кластерный допуск. Если ошибок много, можно просматривать их при помощи «Инспектора ошибок» в панели «Топология». При выборе ошибки в списке «Инспектора ошибок» правой кнопкой, система предложит вам варианты ее исправления. Если ошибки единичны, то проще исправить их вручную. Для этого в задачах панели «Редактор» выберите «Изменить объект», щелкните по инструменту выбора и подтяните узлы друг к другу. После окончания редактирования войди­те в панель «Редактор → Сохранить изменения».

Откройте атрибутивную таблицу слоя granl, просмотрите ее.
