Меню и панели инструментов

Выход из системы

Щелкнуть по меню File (Файл) в верхней строке пане_ ли инструментов, выбрать из выпадающего списка Save Drawing As (Сохранить как). На экране появится диа_ логовое окно Save Drawing As с перечнем папок на выбранном диске.

2. Вызвать или создать новую папку. В строке File Name (Имя файла) введите имя чертежа – Чертеж 1 и щел_ кните по кнопке Save (Сохранить) данного окна. Всем создаваемым в AutoCAD файлам чертежей автоматиче_ ски присваивается расширение.dwg.

Для выхода из системы можно использовать одно из сле_ дующих действий:

14 Создаем чертежи на компьютере в AutoCAD 2007/2008

• щелкнуть мышью по кнопке Close (Закрыть) – крестик в правом верхнем углу экрана;

• набрать в командной строке слово Quit и нажать клави_ шу Enter;

• выбрать в меню File ⇒ Exit (Файл ⇒ Выход).

Если информация в чертеже не была сохранена, то Auto_ CAD предложит ее сохранить. Можно принять это предложе_ ние, ответив Yes (Да), можно выйти из системы без сохране_ ния последних изменений, ответив No (Нет), или отказаться от выхода и вернуться к чертежу, нажав кнопку Cancel (Отмена).

Вызов команд AutoCAD осуществляется из меню или при помощи пиктограмм панелей инструментов. Строка системно_ го меню в версии AutoCAD 2007 состоит из следующих выпа_ дающих меню [2]:

• File (Файл) – меню предназначено для открытия, сох_ ранения, печати, экспорта в другие форматы файлов (чертежей) и выхода из системы;

• Edit (Правка) – меню редактирования частей чертежа в рабочей зоне;

• View (Вид) – меню управления экраном, переключения режимов пространства листа и модели, установки точки зрения для трехмерных моделей, тонирования, управле_ ния параметрами дисплея;

• Insert (Вставить) – меню команд вставки блоков и объектов из других приложений;

• Format (Формат) – меню установки границ чертежа и единиц измерений, управления стилем текста, размера_ ми, работы со слоями, цветом, типом и толщиной линий;

• Tools (Инструменты) – меню средств управления систе_ мой, установки параметров черчения, привязок и поль_ зовательской системы координат;

• Draw (Черчение) – меню построения графических при_ митивов и трехмерных моделей;

Глава 1. Запуск и окно графичского редактора AutoCAD 2007

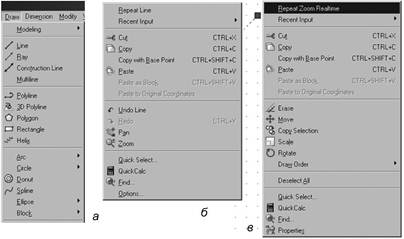

Рис. 1.7. Меню Draw (Черчение) и контекстные меню

• Dimension (Размер) – меню команд нанесения разме_ ров;

• Modify (Редактирование) – меню редактирования гра_ фических объектов;

• Window (Окно) – меню управления и сортировки открытых чертежей (файлов);

• Help (Справка) – меню справки.

На рис. 1.7а в качестве примера изображена часть выпа_ дающего меню Draw (Черчение). Чтобы увидеть его на экра_ не, следует указать курсором на слово Draw системного меню и щелкнуть мышью. Также можно выводить на экран подме_ ню, если справа находится черный треугольник.
