Изменение размерного стиля

При загрузке системы устанавливается стиль ISO_25, опре_ деляемый набором параметров размера (расстоянием между размерными линиями, размещением текста, размером текста и стрелок, шрифтом текста и т.д.). Инструмент Dimension Style (Стиль размера) позволяет вызвать диалоговое окно Dimen_ sion Style Manager (Менеджер стилей размеров) (рис.5.4) и внести изменения в существующий стиль для простановки размеров в соответствии с ГОСТ 2.307_68 [5,6].

Для внесения изменений в стиль размера нужно щелкнуть мышью по кнопке Modify... (Изменить...), в результате чего появится диалоговое окно Modify Dimension Style: ISO_25

(Заменить текущий стиль: ISO_25).

На странице Symbol and Arrows (Символы и стрелки) – рис. 5.5 – устанавливаются параметры выносных и размер_ ных линий, а также параметры стрелок.

Рис. 5.4. Менеджер стилей размеров

Глава 5. Оформление чертежей

Рис. 5.5. Страница Symbol and Arrows (Символы и стрелки)

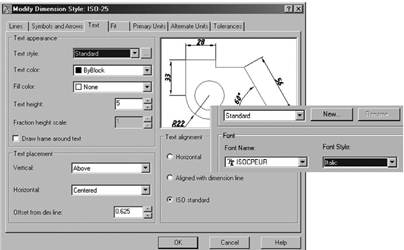

Рис. 5.6. Страница Text (Текст)

72 Создаем чертежи на компьютере в AutoCAD 2007/2008

Рис. 5.7. Страница Primary Units (Основные единицы)

На странице Text (Текст) – рис. 5.6 – устанавливаются параметры размерного текста (стиль текста, высота текста, размещение текста над/под, внутри/вне размерной линии...).

Опции закладки Fit (Расположение) управляют способом размещения текста, когда он не помещается между выносны_ ми линиями, и способом размещения размерной линии (между выносными линиями или вне них).

Опции закладки Primary units (Основные единицы) – рис. 5.7 – управляют установкой формата единиц, округлением вычисленного размера и масштабом размеров.

Упражнение 5.2. Простановка размеров

Нанести размеры в соответствии с рис. 5.8.

1. Открыть файл «Чертеж 5» и сохранить его под именем «Чертеж 6».

2. Удалить с чертежа все изображения, кроме изображе) ний детали.

3. Установить параметры размеров в соответствии с ГОСТ 2.307_68:

Глава 5. Оформление чертежей

Рис. 5.8. Чертеж с нанесенными размерами

при помощи инструмента Dimension Style (Стиль размера) вызвать диалоговое окно Dimension Style Manager (Менеджер стилей размеров) и щелкнуть по кнопке Modify... (Изменить...) – рис. 5.4;

открыть поочередно при помощи закладок страницы и установить в них опции в соответствии с рис. 5.5–5.7 (высота стрелок, стиль, высота и выравнива_ ние текста, шрифт ISOCPEUR, Italic) после чего щелкнуть на кнопке OK.

закрыть диалоговое окно Dimension Style Manager (Менеджер стилей размеров).
