Вікно інтерфейсу системи

Після запуску системи MathCAD: Пуск – Програми – Mathsoft Apps ‑ MathCAD, на екрані з’являється вікно інтерфейсу системи (рис.1).

На рисунках, наведених як приклад, подається MathCAD 11 русифікованої версії.

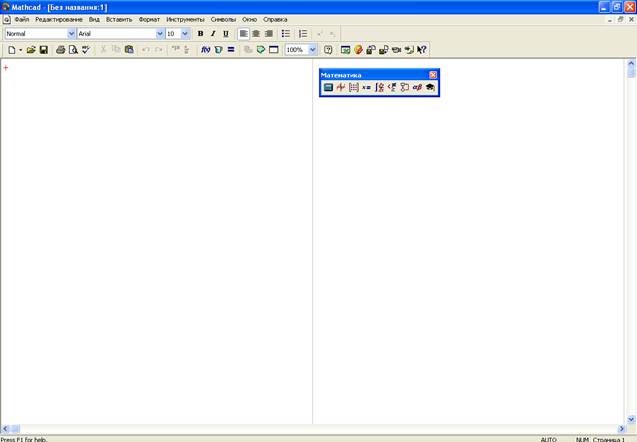

Рис. 1. Вікно MathCAD при першому запуску

Під інтерфейсом користувача будемо розуміти сукупність засобів графічної оболонки MathCAD, які забезпечують керування системою як із клавіатури, так і за допомогою миші.

Інтерфейс користувача подібний до будь-якого серед Windows-додатку і містить наступні структурні елементи:

· Рядок заголовка (рис.2), що містить: системну кнопку, назву програмного додатку (MathCAD), назву файла Untitled:1 (Без заголовка 1), кнопки керування вікном.

Рис. 2. Рядок заголовка програми MathCAD

· Рядок меню (рис.3).

Рис. 3. Рядок меню русифікованої версії програми MathCAD

· 2 основні панелі інструментів (рис.4)які виставляються за замовчуванням: Standard (Стандартна), Formatting (Форматуюча).

Рис. 4. Основні панелі інструментів русифікованої версії програми MathCAD.

· Панелі сімейства Math (Математка) (рис.5).

Рис. 5. Панель сімейства Математика

· Робоча область з вертикальною та горизонтальною лініями прокрутки (див. рис.1).

· Контекстні меню, що викликаються правою клавішею миші та містять каскад команд.

Рис. 6. Приклад контекстного меню

· Діалогові вікна (рис.7) слугують для взаємодії користувача та програми.

Рис. 7. Приклад ділового вікна побудови графіка

· Рядок стану (рис.8), що містить рекомендації для подальшої дії, поточний стан середовища, номер відображеної на екрані сторінки.

Рис. 8. Рядок стану

Практично всі команди мають декілька альтернативних способів виконування за допомогою меню, робочих панелей інструментів або клавіатури.

Рядок меню містить команди:

- File (Файл),

- Edit (Редагування),

- View (Вид),

- Insert (Вставка),

- Format (Формат),

- Tools (Інструменти),

- Symbolics (Символіка),

- Window (Вікно),

- Help (Допомога).

Кожний пункт головного меню містить підменю зі списком доступних і недоступних операцій. Доступні в даний момент операції подаються чітким шрифтом, а недоступні – шрифтом із характерним затіненням. „Клік” лівою кнопкою миші по будь-якому пункту меню відкриває випадаюче меню зі списком доступних в даному пункті меню команд (опцій):

Меню File (Файл)Меню Edit (Редагування)

New – новий, Undo – відмінити останню операцію

Open – відкрити, Redo - відмінити останню операцію Undo

Close – закрити, Cut - вирізати

Save – зберегти, Copy - копіювати

Save As – зберегти як…, Paste - вставить

Send – відіслати, Paste Special – спеціальна вставка

Page Setup – параметри

сторінки, Delete - видалити

Print Preview – попередній

перегляд, Select All – виділити все

Print – друк, Find - найти

4-х останніх документа, Replace - замінити

Exit – вихід Go To Page – перейти до сторінки

Check Spelling – перевірка орфографії

Links – зв’язування

Об’єкт – для OLE

Меню View (Вид) Меню Insert (вставить)

Toolbar – панель інструментів Graph - графік

Status Bar – рядок стану Matrix - матриця

Ruler – лінійка Function - функція

Unit – одиниця виміру

Picture – рисунок

Area – область

Text Region – область тексту

Меню Format (Форматувати) Меню Windows (Вікно)

Result – результат Cascade – каскадом

Tile Horizontal – по горизонталі

Tile Vertical – по вертикалі

Список всіх відкритих у даний час документів
