Графическая часть проекта




СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПО СИСТЕМАМ ХОЛОДНОГО ВОДОСНАБЖЕНИЯ, ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ

Дворовая канализация



уч , м приб B1 NP α л/с К10 л/с d, мм h/d υ,м/с i i*L, м Отметки,м
уч , ,
В0 К1
N L N P q q q


К1-1 –К1-2 28,5     1,555 1,249 1,87   3,47 160x9,5 0,33 0,70 0,01 0,285 146,77 146,49

К1-2 –К1-3 35,0     3,110 1,881 2,82   4,42 160x9,5 0,38 0,71 0,01 0,35 146,49 146,14

К1-3 –К1-4 28,5   0,0108 4,665 2,435 3,65 1,6 5,25 160x9,5 0,42 0,75 0,01 0,285 146,14 145,85
К1-4 –К1-5 35,0   6,221 2,956 4,43 6,03 160x9,5 0,45 0,77 0,01 0,35 145,85 145,50

К1- 5 –К1-6 32,0     9,331 3,918 5,89   7,49 160x9,5 0,51 0,82 0,01 0,32 145,50 145,18

К1-6 –К1-8 5,0     9,331 3,918 5,89   7,49 160x9,5 0,51 0,82 0,01 0,05 144,02 143,97


Таблица 9





Основные показатели по системам холодного водоснабжения, горячего водоснабжения и канализации представлены ниже в таблице 10.





Список использованной литературы представлен в разделе IV.








Таблица 10









Рисунок 31









Рисунок 32









Рисунок 33









Рисунок 34









Рисунок 35







Рисунок 36









Рисунок 37





II. Методика построения аксонометрической схемы систем холодного и горячего водоснабжения в курсовом проекте по дисциплине “Санитарно-техническое оборудование зданий”.



Построение аксонометрической схемы систем холодного и горячего водоснабжения производится на основании знаний, полученных при изучении дисциплиныСанитарно - техническое оборудование зданийс учетом знаний, полученных ранее при изучении дисциплиныНачертательная геометрия ”.



Основой для построения аксонометрической схемы являются, уже сделанные к этому времени, планы этажей. Аксонометрическую схему строят в том же масштабе, что и планы этажей, обычно М 1:100. Построение аксонометрической схемы начинается с трубопроводов в подвале здания.

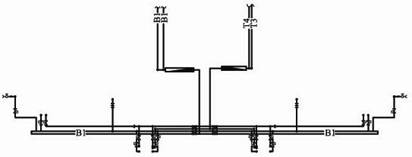

На 1- м этапе с плана подвала копируются все элементы проектируемых систем холодного и горячего водоснабжения: трубопроводы (магистрали и ответвления к стоякам), водомерные узлы, трубопроводная арматура, поливочные краны (см. рис. 38).



Рисунок 38



На 2- м этапе все элементы систем располагаются в



соответствии с принятыми в начертательной геометрии правилами построения аксонометрических схем. Ось Y проходит под углом 45 градусов к оси X (см. рис. 39).









Рисунок 39



На 3- м этапе определяется высотное положение всех основных трубопроводов систем и строится в 3- мерном виде (оси X, Y, Z) каркас аксонометрической схемы. На этом этапе в

соответствии с высотными отметками чертятся все стояки и трубопроводы на чердаке и в подвале (см. рис. 40).





Рисунок 40



На 4- м этапе на аксонометрическую схему наносятся все



необходимые элементы систем холодного и горячего водоснабжения: пожарные краны, трубопроводная арматура и т. п. (см. рис. 41).








Рисунок 41



На 5- м этапе на аксонометрическую схему наносятся все необходимые текстовые пояснения (см. рис. 42). Окончательный



вариант аксонометрической схемы обязательно должен содержать все необходимые для строительства сведения.



Рисунок 42



Аксонометрическая схема системы хозяйственно - бытовой канализации строится в аналогичном порядке.




Порядок проектирования квартирной разводки холодного и горячего водоснабжения

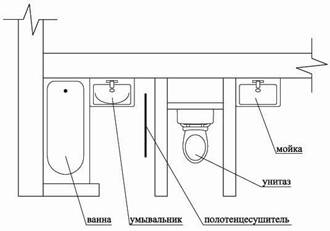

На 1- м этапе по планам этажей определяется расположение санитарно - технических приборов (см. рис. 43).





Рисунок 43

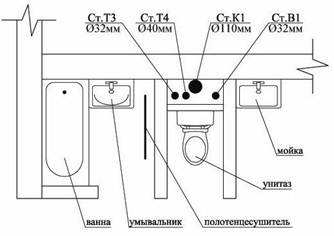

На 2- м этапе приблизительно назначается расположение стояков в санитарно - технической шахте (см. рис. 44).





Рисунок 44





На 3- м этапе просчитываются все горизонтальные габаритные размеры и, в результате, принимается план шахты. На



этом плане показывается точное размещение всех элементов проектируемых систем в горизонтальной плоскости (см. рис. 45).



Рисунок 45



На 4- м этапе просчитываются все вертикальные габаритные размеры и, в результате, принимается разрез шахты.



На этом разрезе показывается точное размещение всех элементов проектируемых систем в вертикальной плоскости (см. рис. 46).









Рисунок 46



На 5- м этапе к водоразборным приборам подводятся квартирные подводки. В данном примере их трассировка не показана, так как предусмотрены гибкие подводки из сшитого полиэтилена, которые, изгибаясь, свободно трассируются от



распределительных коллекторов к водоразборным приборам вдоль стены на высоте 0,3-0,4 м от пола.



Квартирная разводка канализационных трубопроводов проектируется аналогично, и она показана на рисунке 27.




III. Методика построения главного профиля дворовой системы хозяйственно-бытовой канализации в курсовом проекте по дисциплине “Санитарно-техническое оборудование зданий”.



В процессе выполнения курсового проекта по СТОЗ студенты учатся проектировать внутренние системы холодного и горячего водопровода и хозяйственно - бытовой канализации зданий. Некоторые студенты в качестве дополнительного задания



учатся проектировать ещё и внутренние системы водостока и газоснабжения.

Кроме того, в процессе выполнения курсового проекта по



СТОЗ все студенты учатся проектировать и некоторые элементы наружных дворовых инженерных систем. Осуществляется обучение студентов работе с генпланом застройки,

трассированию наружных дворовых систем водопровода (холодное и горячее водоснабжение) и хозяйственно - бытовой

канализации и построению главного профиля дворовой системы хозяйственно - бытовой канализации. Некоторые студенты в



качестве дополнительного задания учатся трассировать ещё и наружные дворовые системы водостока и газоснабжения.

Наружные дворовые сети имеют ряд отличий от наружных уличных сетей, изучавшихся студентами ранее. Эти отличия необходимо учитывать. Целью обучения студентов в процессе



выполнения курсового проекта по СТОЗ основам проектирования наружных дворовых систем водопровода (холодное и горячее водоснабжение) и хозяйственно - бытовой канализации является передача им минимально - необходимого объёма знаний в этой области, не изучавшейся ими прежде в необходимом объеме.

Проектирование наружных дворовых систем водопровода (холодного и горячего) и хозяйственно - бытовой канализации



всегда должно осуществляться с обязательным учётом требований всех действующих на территории России нормативных документов.

При реальном проектировании, кроме того, обязательно учитываются соответствующие технические условия,





полученные от местных эксплуатирующих организаций, задание на проектирование, полученное от заказчика, требования различных согласующих организаций, распоряжения начальства. По возможности учитываются пожелания заказчика, подрядчика, смежников - коллег, смежников из других организаций, экологов, дендрологов, жителей соседних с застройкой домов. Проектировщик, подписывая чертежи и пояснительную записку, берёт на себя ответственность за принятые в проекте решения.



В курсовом проекте по СТОЗ построение главного профиля дворовой системы хозяйственно - бытовой канализации



осуществляется с обязательным учётом требований всех действующих на территории России нормативных документов, например, следующих:

СНиП 2.04.03-85 Канализация. Наружные сети и сооружения;

СНиП 2.04.01-85* Внутренний водопровод и канализация зданий;

ГОСТ 21.101-97 Основные требования к проектной и рабочей документации;

ГОСТ 21.604-82 Водоснабжение и канализация. Наружные сети. Рабочие чертежи;

СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации;

СНиП II-89-80* Генеральные планы промышленных предприятий;

СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений;

СП 40-102-2000 Проектирование и монтаж трубопроводов

систем водоснабжения и канализации из полимерных материалов;

ГОСТ Р 52134-2003 Трубы напорные из термопластов и

соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия;

ГОСТ 18599-2001 Трубы напорные из полиэтилена;

ГОСТ 6942-98 Трубы чугунные канализационные и фасонные части к ним;

ТУ 1461-063-50254094-2004 Трубы чугунные напорные высокопрочные для систем канализации.





Алгоритм построения главного профиля дворовой системы хозяйственно-бытовой канализации:
