Курсовая работа. по дисциплине «Теория ДВС и шасси»

по дисциплине «Теория ДВС и шасси»

на тему ” Расчет показателей работы двигателя марки __________”

Работу выполнил: студент ____ группы __________________ инженерного факультета Проверил: ____________________

Мичуринск, 20___ г.

Приложение Б

Таблица значений для определения пройденного поршнем

, градус поворота кривошипа											, градус поворота кривошипа
	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000
	1,989	1,989	1,989	1,989	1,989	1,989	1,989	1,989	1,988	1,988
	1,957	1,957	1,956	1,956	1,955	1,955	1,954	1,954	1,954	1,953
	1,903	1,892	1,891	1,900	1,899	1,898	1,897	1,897	1,896	1,895
	1,826	1,827	1,824	1,822	1,821	1,820	1,818	1,817	1,816	1,814
	1,730	1,728	1,725	1,723	1,721	1,719	1,717	1,715	1,713	1,711
	1,612	1,609	1,606	1,603	1,600	1,597	1,595	1,593	1,590	1,588
	1,475	1,471	1,467	1,463	1,460	1,457	1,454	1,451	1,449	1,446
	1,319	1,311	1,311	1,307	1,304	1,300	1,297	1,294	1,291	1,288
	1,150	1,142	1,142	1,138	1,134	1,131	1,127	1,124	1,121	1,118
	0,972	0,968	0,964	0,960	0,956	0,953	0,950	0,947	0,944	0,941
	0,790	0,787	0,783	0,779	0,776	0,773	0,770	0,767	0,765	0,762
	0,612	0,609	0,606	0,603	0,600	0,598	0,595	0,593	0,590	0,588
	0,445	0,442	0,440	0,437	0,435	0,433	0,431	0,430	0,428	0,426
	0,295	0,294	0,292	0,290	0,289	0,287	0,286	0,285	0,284	0,282
	0,171	0,170	0,169	0,168	0,167	0,166	0,165	0,165	0,164	0,163
	0,078	0,077	0,077	0,076	0,076	0,075	0,075	0,075	0,074	0,074
	0,020	0,020	0,019	0,019	0,019	0,019	0,019	0,019	0,019	0,019
	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000

Приложение В

Таблица значений для определения ускорений поршня

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
	+	1,294	1,286	1,278	1,270	1,264	1,257	1,250	1,244	1,238	1,233	+
	+	1,262	1,255	1,247	1,240	1,233	1,227	1,220	1,215	1,209	1,204	+
	+	1,169	1,162	1,156	1,150	1,144	1,139	1,134	1,129	1,124	1,120	+
	+	1,020	1,015	1,011	1,006	1,002	0,999	0,995	0,992	0,989	0,985	+
	+	0,825	0,823	0,820	0,818	0,818	0,815	0,814	0,813	0,811	0,810	+
	+	0,597	0,598	0,599	0,600	0,601	0,602	0,603	0,603	0,604	0,605	+
	+	0,358	0,357	0,361	0,365	0,368	0,372	0,375	0,378	0,381	0,384	+
	+	0,111	0,117	0,124	0,130	0,136	0,141	0,147	0,152	0,156	0,161	+
	+	0,114	0,106	0,098	0,090	0,082	0,075	0,068	0,062	0,056	0,050	+
	-	0,308	0,299	0,290	0,281	0,287	0,266	0,258	0,252	0,246	0,240	-
	-	0,462	0,453	0,445	0,437	0,430	0,423	0,416	0,410	0,404	0,398	-
	-	0,574	0,567	0,561	0,554	0,548	0,543	0,537	0,533	0,528	0,523	-
	-	0,647	0,643	0,639	0,635	0,632	0,628	0,625	0,622	0,619	0,616	-
	-	0,689	0,688	0,687	0,686	0,685	0,684	0,683	0,682	0,681	0,681	-
	-	0,708	0,710	0,712	0,714	0,715	0,717	0,718	0,720	0,721	0,722	-
	-	0,713	0,717	0,721	0,726	0,730	0,733	0,737	0,740	0,743	0,747	-
	-	0,711	0,717	0,723	0,730	0,735	0,740	0,746	0,751	0,755	0,760	-
	-	0,707	0,715	0,723	0,730	0,736	0,743	0,749	0,755	0,760	0,766	-
	-	0,706	0,714	0,722	0,730	0,737	0,743	0,750	0,756	0,762	0,768	-

Приложение Г

Таблица значений для определения силы Т

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
	+	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	-
	+	0,224	0,223	0,221	0,220	0,219	0,218	0,216	0,215	0,214	0,214	-
	+	0,437	0,434	0,432	0,429	0,427	0,425	0,423	0,421	0,419	0,417	-
	+	0,628	0,625	0,622	0,618	0,615	0,612	0,609	0,606	0,604	0,598	-
	+	0,790	0,786	0,782	0,778	0,774	0,771	0,768	0,764	0,761	0,759	-
	+	0,915	0,910	0,906	0,902	0,898	0,895	0,892	0,888	0,885	0,833	-
	+	0,998	0,994	0,990	0,986	0,983	0,980	0,977	0,974	0,971	0,969	-
	+	1,038	1,035	1,032	1,030	1,027	1,025	1,022	1,020	1,018	1,016	-
	+	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	-
	+	1,037	1,035	1,034	1,033	1,031	1,030	1,029	1,028	1,027	1,025	-
	+	0,932	0,934	0,935	0,937	0,938	0,940	0,941	0,942	0,943	0,944	-
	+	0,841	0,844	0,847	0,850	0,852	0,855	0,857	0,859	0,861	0,863	-
	+	0,734	0,738	0,742	0,746	0,749	0,752	0,755	0,758	0,761	0,763	-
	+	0,617	0,622	0,626	0,630	0,634	0,637	0,641	0,644	0,647	0,650	-
	+	0,495	0,500	0,504	0,508	0,511	0,515	0,518	0,521	0,524	0,527	-
	+	0,371	0,375	0,379	0,382	0,385	0,388	0,391	0,394	0,396	0,396	-
	+	0,247	0,250	0,252	0,255	0,257	0,259	0,261	0,263	0,265	0,267	-
	+	0,123	0,125	0,126	0,127	0,129	0,130	0,131	0,132	0,133	0,134	-
	+	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	-

Приложение Д

Таблица значений для определения силы Z

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
	+	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	+
	+	0,976	0,976	0,976	0,977	0,977	0,977	0,977	0,978	0,978	0,978	+
	+	0,906	0,906	0,907	0,908	0,909	0,910	0,910	0,911	0,912	0,912	+
	+	0,792	0,794	0,796	0,798	0,800	0,801	0,803	0,805	0,806	0,808	+
	+	0,642	0,646	0,649	0,653	0,656	0,659	0,661	0,664	0,667	0,669	+
	+	0,466	0,471	0,476	0,481	0,485	0,489	0,493	0,497	0,501	0,504	+
	+	0,272	0,279	0,285	0,292	0,297	0,303	0,308	0,313	0,318	0,322	+
	+	0,072	0,080	0,088	0,095	0,102	0,109	0,115	0,121	0,126	0,132	+
	+	0,124	0,115	0,106	0,098	0,091	0,083	0,077	0,070	0,064	0,058	+
	-	0,308	0,298	0,289	0,281	0,273	0,265	0,258	0,252	0,245	0,240	-
	-	0,472	0,462	0,454	0,446	0,438	0,431	0,424	0,417	0,411	0,405	-
	-	0,612	0,604	0,596	0,589	0,582	0,575	0,570	0,563	0,558	0,552	-
	-	0,728	0,721	0,715	0,709	0,703	0,697	0,692	0,687	0,683	0,678	-
	-	0,820	0,815	0,810	0,805	0,800	0,796	0,792	0,789	0,785	0,782	-
	-	0,890	0,886	0,883	0,879	0,876	0,874	0,871	0,868	0,866	0,863	-
	-	0,940	0,938	0,936	0,934	0,932	0,931	0,929	0,928	0,926	0,919	-
	-	0,974	0,973	0,972	0,971	0,971	0,970	0,969	0,968	0,968	0,967	-
	-	0,994	0,993	0,993	0,993	0,993	0,993	0,992	0,992	0,992	0,992	-
	-	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	-

Таблица 1 - Данные для построения индикаторной диаграммы

Процесс сжатия	Процесс расширения
a° повор. коленч. вала.	Vx=Sx+Vc			рсж	a° повор. коленч. вала.		ррасш
180°					540°
190°					530°
200°					520°
.					.
.					.
350°					370°
360°					360°

Таблица 2 Динамический расчет двигателя

a° повор. коленч. вала.	рг - р0	Cos α + λ Cos 2α	pJ	pΣ=(pr – po) ±pJ		Т		Z	R
.
.
.

Таблица 3 К расчету тангенциальных сил

Градус поворота коленвала	I цилиндр Т 0-180°	II цилиндр Т180-360°	III цилиндр Т360-540°	IV цилиндр Т540-720°	∑Т
.
.
.

Таблица 4 - Параметры внешней скоростной характеристики двигателя

Частота вращения n, об/мин	Показатели работы двигателя
Ne,	ge, / ч	Мe, Нм	, кг/ч

Таблица 5 - Параметры регуляторной характеристики дизеля

Показатели работы	Режим работы
Регуляторный	Корректорный
Холостой ход	Промежуточный 1	Промежуточный 2	Номинальный	Промежуточный 3	Промежуточный 4	Предельный перегрузочн.
Ne,
n, об/мин	nхх	n1	n2	nном	n3	n4	nmin
Мe, Нм
, кг/ч
ge, / ч

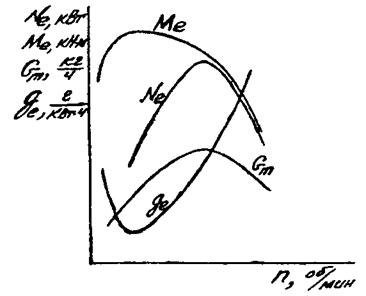

Рис.9 - Скоростная характеристика карбюраторного двигателя

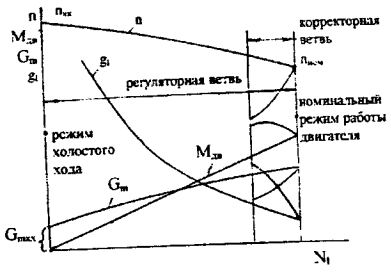

Рис.10 - Регуляторная характеристика дизельного двигателя в зависимости от эффективной мощности
