УСТРОЙСТВО ЭКСТРАКЦИОННЫХ АППАРАТОВ ДЛЯ

ЛАБОРАТОРНАЯ РАБОТА № 13.

Цель работы: Изучение конструкций экстракционных аппаратов.

Порядок выполнения работы:

1. Внимательно изучить основные конструкции экстракционных аппаратов.

2. Подготовить краткое описание содержания работы.

3. Ответить на контрольные вопросы.

ОСНОВНОЕ СОДЕРЖАНИЕ РАБОТЫ

Выщелачивание (частный случай экстракции) - это извлечение из твердого тела одного или нескольких веществ с помощью растворителя, обладающего избирательной способностью.

В пищевой промышленности выщелачиванием обрабатывают капиллярно-пористые тела растительного и животного происхождения. В качестве растворителя применяют воду, спирт и водно-спиртовую смесь, бензины и др.

Растворение и выщелачивание проводят периодическим и непрерывным способами соответственно в перколяторах и диффузионных аппаратах различной конструкции в прямотоке и противотоке.

Перколятор (рис. 1) представляет собой вертикальный цилиндрический аппарат с коническим днищем и крышкой. В днище расположена решетка, на которую через верхний люк загружается слой измельченного твердого материала. После выщелачивания материал выгружается через нижний откидывающийся люк.

Рис. 1 Перколятор:

1 — крышка; 2, 5 — штуцера для растворителя; З — корпус; 4 — решетка; б — откидывающийся люк; 7— твердый материал

Перколяторы соединяют последовательно в батареи. Число перколяторов в батарее составляет от 4 до 15. Растворитель прокачивается насосом снизу вверх последовательно через все перколяторы. Батарея работает по принципу противотока. В любой момент времени один из аппаратов, в котором достигнута заданная степень извлечения, отключается на разгрузку отработанного материала и загрузку свежего. Материал выгружается из перколятора самотеком под давлением. В целом вся установка работает непрерывно.

Аппараты с псевдоожиженным слоем позволяют повысить эффективность выщелачивания и растворения.

Аппарат представляет собой колонну, в нижней части которой расположена распределительная решетка. На эту решетку загружается измельченный твердый материал, а растворитель подается под решетку. Скорость растворителя выбирают такой, чтобы создать перепад давления в слое твердого материала, достаточный для его псевдоожижения. Такие аппараты могут работать в полунепрерывном и непрерывном режимах.

Диффузионные аппараты непрерывного действия получили широкие распространение в сахарной промышленности для извлечения сахара и свекловичной стружки.

Наклонный двухшнековый диффузионный аппарат (рис. 2) установлен под углом 8... 11° к горизонту. В верхней части аппарата расположены бункер для загрузки свекловичной стружки и шнеки для удаления жома из аппарата. Внутри аппарата стружка перемешается двумя параллельно расположенными шнеками снизу вверх. Шнеки образуются лопастями расположенными по винтовой линии. Лопасти каждого шнека заходят в межлопастное пространство другого. Такое устройство шнеков способствует равномерному перемещению стружки по длине аппарата и предотвращает возможность вращения свекловичной стружки вместе с лопастями. Для этой же цели установлены контрлопасти и перегородки на нижней части крышек.

Удаляют жом из аппарата в верхней его части разгрузочными шнеками. Лучшему удалению жома способствуют также лопасти. Разгрузочные шнеки смонтированы под прямым углом к транспортирующим шнекам и вращаются в противоположном направлении. Дли подогрева массы в нижней части корпуса аппарата установлены подогревательные камеры.

Цилиндрический одноколонный диффузионный аппарат - цилиндрический корпус, внутри которого вращается шнек. Шнек подвешен к верхней опоре. На внутренней поверхности корпуса установлены контрлопасти, которые расположены в других плоскостях, чтобы не мешать вращению шнека. Лопасти шнека и контрлопасти разрыхляют стружку и перемещают ее снизу вверх.

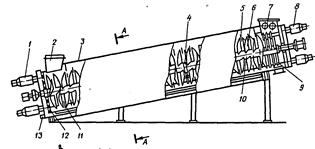

Рис. 2 Наклонный двухшнековый диффузионный аппарат:

1, 8 — электродвигатели; 2 — приемный бункер; З — крышка; 4 — опора; 5 — перегородка; 6, 9 — лопасти; 7 — выгружной шнек; 10 — шнек; 11 — греющая камера;

12— сито; 13 — штуцер для вывода диффузионного сока; 14 — ребро; 15 — изоляция; 16— контрлопасть

Нижняя часть аппарата оборудована устройством для отвода диффузионного соки. Оно состоит из горизонтального щелеобразного сита и дополнительной фильтрующей поверхности, расположенной в контрлопастях, и в двух, вращающихся ситоочистительных лопастях.

Лопастный вал сопряжен с нижним коротким валом при помощи центрирующего валика. На нижнем валу находится распределитель свекловичной стружки. Ошпаренная стружка с соком поступает от насоса по трубе в распределитель и равномерно распределяется по поверхности горизонтального сита.

Для удаления жома из аппарата в верхней его части имеется выгрузочное устройство. Оно состоит из шнека, окон, вырезанных в верхней царге для выхода жома, и сегментных снимателей, расположенных у каждого окна. Ниже окон в желобе имеется ротационный скребковый конвейер, отводящий жом из аппарата.

Недостатки одноколонных аппаратов: необходимость предварительного ошпаривания свекловичной стружки, которое требует дополнительной установки ошпаривателей, а также подача стружки центробежными насосами, что приводит к значительному измельчению свекловичной стружки и не позволяет обессахаривать тонкоизмельченную стружку; обессахаривание в аппаратах стружки общей длиной до 10— 15 м в 100 г приводит к увеличению продолжительности процесса и последнее ухудшает технологические качества диффузионного сока.

Двухколонный диффузионный аппарат (рис. 3) представляет собой U-образный корпус прямоугольного сечения, который при помощи опор устанавливается на фундаменте. Корпус аппарата состоит из отдельных царг и укреплен ребрами жесткости.

Стружка перемещается в аппарате при помощи двух пластинчатых цепей, к которым прикреплены транспортирующие рамки. Цепи с рамками приводятся в движение от привода. Для окончательной очистки рам от жома во время нахождения их в вертикальном положении установлен рамкоочиститель ударного типа. Жом с рам сползает в бункер и затем удаляется шнеком.

Для подачи стружки в аппарат предназначены грабельный конвейер и забрасыватель стружки. Через сопла внутрь аппарата подается подогретый сок.

Диффузионный сок отбирается из аппарата через саморегенерирующиеся сита с коническими отверстиями, установленные в камере, и патрубок. Барометрическая вода поступает в аппарат через верхний ряд сопел, жомопрессовая — через нижний. Стружка, поступившая в аппарат, перемещается к месту выгрузки ее из аппарата. Барометрическую и жомопрессовую воду подают в верхнюю часть второй колонны противотоком свекловичной стружке. Диффузионный сок направляют в производство, а жом — на прессы или в жомохранилище. На некоторых заводах барометрическая и жомопрессовая вода предварительно поступает в один большой сборник для перемешивания и затем в подогреватель для подогрева смеси.

В рассматриваемой конструкции аппарата свекловичная стружка ошпаривается внутри аппарата и дополнительной установки ошпаривателя не требуется. Сок предназначенный для ошпаривания, подогревается до определенной температуры в подогревателях.

Имеются конструкции аппаратов, в которых твердый материал перемешается ковшами.

Применение цепных транспортирующих устройств с рамками или ковшами приводит к уплотнению массы твердого материала на рамках или в ковшах, что ухудшает процесс экстрагирования. В диффузионных аппаратах с лопастными валами и контрлопастями происходит значительное измельчение стружки, которое затрудняет фильтрование диффузионного сока в аппарате и тем самым снижает скорость экстракции. В результате применения крупной свекловичной стружки также снижается скорость экстракции из-за увеличения внутридиффузионного сопротивления.

Диффузионные аппараты с взвешенным слоем лишены этих недостатков. В двухколонном аппарате (рис. 4), разработанном проф. С. М. Гребенюком, свекловичная стружка находится во взвешенном состоянии Движущей силой для перемещения содержимого в аппарате является разность давлений над материалом в первой и второй колоннах. При движении поршневого транспортирующего устройства вверх под ним создается разрежение. Свекловичная стружка поступает в верхнюю часть первой колонны, которая до определенного уровня заполнена диффузионным соком. Уровень сока поддерживается при помощи уровнемера. Таким образом, свекловичная стружка поступает в диффузионный сок и равномерно распределяется в объеме аппарата.

Свекловичная стружка перемещается с помощью поршня транспортирующего устройства. При движении поршня вниз он входит в массу жома и жидкости, которая поступает через открытые клапаны поршня. Чтобы масса в аппарате не перемешалась в направлении движения поршня, под ним установлена задерживающая решетка. В нижнем положении поршень делает выстой. В это время клапаны поршня закрываются. После выстоя поршень перемещается вверх, а масса — в направлении движения поршня. В это же время в левой колонне масса перемещается вниз на такое же расстояние. Задерживающие решетки обеспечивают фильтрование диффузионного сока. Вследствие периодического движения поршня стружечная масса в аппарате находится во взвешенном состоянии. Порция жома захваченная поршнем, поступает на решетку, где вода отделяется и выводится через сито под поршень, а жом шнековым устройством направляется в разгрузочный желоб.

Рис. 3 Двухколонный диффузионный аппарат с взвешенным слоем:

1 — загрузочная воронка; 2— ситовый пояс; 3, 4— подогревательные камеры; 5— задерживающие решетки: б — уровнемер; 7— транспортирующее устройство: 8.— шнековое устройство: 9— привод; 10 — разгрузочный желоб

Производительность диффузионных аппаратов по свекле (в т/сут) определяется по формуле:

G=(20*60*60V_nq) / 1000τ,

где V_n— полезный объем аппарата, м³; q — масса стружки на единицу полезного объема аппарата, кг/м³ (для колонных аппаратов q =600...700 кг/м³); τ — продолжительность процесса экстрагирования, с.

Ленточные экстракторы (рис. 5) применяют для экстракции масла из семян подсолнечника. Твердая фаза — раздробленные семена перемешаются по ленте тонким слоем, а экстрагент — бензин подается сверху с помощью манков и орошает находящийся на ленте материал. Процесс осуществляетея по сложной комбинированной схеме движения потоков твердою материала и экстрагента: поперечный ток на каждом участке и противоток в целом в экстракторе. Конструкция экстрактора не обеспечивает эффективного взаимодействия твердой фазы с экстрагентом, экстракция протекает с невысокой скоростью. Для полного извлечения масла требуется несколько ступеней экстракции.

Рис. 4 Ленточный экстрактор:

1 — корпус; 2 — сопла; З — загрузочная шахта; 4— транспортирующее устройство; 5 — насосы

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. В чем сущность процесса выщелачивания?

2. Что представляет собой перколятор?

3. Назовите основные типы диффузионных аппаратов непрерывного действия.

4. Как устроены наклонные двухшнековые диффузионные аппараты?

5. Как устроены ленточные экстракторы?
