Устройство нивелира

Определение расстояния нитяным дальномером

Для измерения расстояния нитяным дальномером зрительную трубу теодолита направляют на отвесно стоящую рейку на конце линии и снимают отсчёты в миллиметрах по дальномерным нитям зрительной трубы (рис. 9). На рейках подписаны дециметры, а каждая чёрная или белая шашка равна 10 мм.

Рис.9. Отсчёты по дальномерным нитям

На рисунке отсчет по верхней нити равен 0996 мм, а по нижней нити 1118 мм. Разноси этих отсчётов

l = 1118-0996= 122мм.

Умножив эту разность на коэффициент дальномера К – 100 получают расстояние до рейки:

D = k·1= 100·122= 12200 мм = 12,20 м.

На лабораторной работе нужно это расстояние определить дважды – по чёрной и красной стороне рейки. Расхождение в результатах в лабораторных условиях не должно превышать 0,2 м (табл.3).

Таблица 3

Измерение расстояния нитяным дальномером

Линия	Отсчет по нити	Разность отсчетов	Расстояние, м	Среднее расстояние, м
верхней	нижней
ВА				12.20	12,15
			12.10

Лабораторная работа «Изучение нивелира»

В настоящее время на производстве используют в основном два вида нивелиров - нивелиры с компенсаторами маятникового типа или жидкостными компенсаторами, которые должны автоматически удерживать визирную ось в горизонтальном положении (при наклоне трубы в пределах 5 – 20') (рис. 10) и нивелиры с уровнем при трубе (рис.11). Устройство нивелира представлено на рис. 11а.

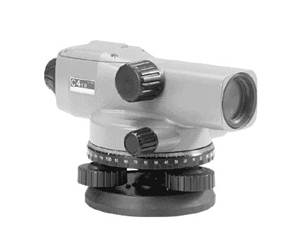

Рис. 10. Нивелир с компенсатором углов наклона С4-10

Рис. 11. Нивелир Н – 3: а – устройство нивелира, б – поле зрения новелира

1 – подъемные винты; 2 – подставка; 3 – наводящий винт зрительной трубы; 4 – закрепительный винт зрительной трубы; 5 – объектив; 6 – зрительная труба; 7 – фокусирующий винт; 8 – цилиндрический уровень; 9 – исправительные винты; 10 – окуляр; 11 – круглый уровень; 12 – элевационный винт; 13 – диоптрийное кольцо окуляра; 14 – мушка.

С помощью станового винта нивелир крепится к штативу. На подставке 2 имеются подъемные винты 1, которыми осуществляется предварительная установка прибора по круглому уровню 11. Зрительная труба 6 состоит из объектива 5 и окуляра 10, а также снабжена фокусирующим винтом 7 для, фокусировки изображения. Для наводки на рейку используют закрепительный 4 и наводящий 3 винты. Точная установка по цилиндрическому уровню 8 осуществляется элевационным винтом 12. позволяющим наклонять зрительную трубу вместе с уровнем на небольшой угол.

Цилиндрический и круглый уровни снабжены исправительными винтами. Перед каждым отсчетом по рейке элевационным винтом пузырек цилиндрического уровня приводится в нуль – пункт. Особенностью конструкции данного нивелира является наличие в зрительной трубе системы линз, с помощью которых изображения концов пузырька уровня передается в поле зрения трубы, пузырек находится в нуль – пункте тогда, когда его концы совпадают друг с другом, находятся в контакте (рис. 11б)

Примером такого нивелира является широко распространенной на производстве нивелир Н – 3,– глухой нивелир с элевационным винтом.

У нивелира с уровнем должны соблюдаться следующие геометрические условия:

1. Ось круглого уровня К – К на подставке прибора должна быть параллельна оси V – V вращения нивелира.

2. Горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира.

З.Ось цилиндрического уровня U – U должна быть параллельна визирной оси W – W зрительной трубы (главное условие).

У нивелиров с компенсаторами (С4–10) первые две поверки аналогичны, а третье условие заключается в том, что визирная ось трубы в рабочем положении должна быть горизонтальна.
