Выполнение строительных чертежей

В основном строительные чертежи выполняются по тем же правилам, что и машиностроительные (те же методы проецирования, используются такие же липы линии, одинаковые условности построения разрезов и т.д.). Однако есть у них и отличительные особенности, например, применяются другие масштабы, иначе наносятся размеры, иная последовательность выполнения чертежей и др.

Для того, чтобы правильно читать строительный чертеж, необходимо иметь хотя бы элементарное представление о том, как возводятся те или иные сооружения.

При выполнении чертежей необходимо пользоваться строительными нормами и правилами СНиПами. Нормы это узаконенные и научно обоснованные меры, приходящиеся на определенную принятую единицу измерения. Учащимся необходимо хорошо знать все условности, применяемые в строительных чертежах, для чего следует изучить ГОСТы:

ЕСКД - Единую систему конструкторской документации; СПДС Систему проектной документации для строительства; инструкции по составу и оформлению чертежей жилых и общественных зданий и сооружений.

Строительные чертежи выполняются: 1. На стандартных листах чертежной бумаги по ГОСТ 2.301-68; 2. Более гонкими линиями по ГОСТ 2.303-68, в связи с чем контурная линия принимается толщиной не более 0,8 мм.

При обводке чертежа, выполняемого в масштабе 1: 100, рекомендуется следующая толщина линий: линия земли -0,8 мм, линии контуров элементов, попавших в разрез,-0,6 мм, линии контура здания и проемов на фасаде-0,4 мм, линии элементов, не попавших в разрез, рисунок переплетов на фасаде, штриховые линии, выносные, размерные и пр.-0,2 мм. При обводке линий на чертеже надо знать, что элементы, которые нужно выделить, следует обвести более толстой линией даже при наличии других линий видимого контура (рис. 1.6).

Так, на планах перекрытие выделяется более толстыми линиями, чем контуры стен. На сантехнических чертежах марок ВК и ОВ сантехническое оборудование обводится более толстой линией, чем планы этажей. На чертежах железобетонных конструкций арматуру выделяют более толстой линией (рис. 1.7).

Надписи на всех технических чертежах принято выполнять чертежным шрифтом в соответствии с ГОСТ 2.304-81. Допускается применение прямого (без наклона) шрифта с сохранением указанных в стандарте начертаний и размеров букв и цифр.

При выполнении строительных чертежей промышленных сооружений, общественных и жилых зданий в зависимости от их размеров применяются следующие масштабы: планы этажей, перекрытий, покрытий, фасады, монтажные схемы каркасов и т. п.- Г. 100, 1: 200, 1:400; фрагменты фасадов, планы секций с показом мебели, секции фундаментов, планы и разрезы лестничных клеток, монтажные схемы (развертки) внутренних стен, схемы- 1: 50, 1:100; планы фундаментов, подпольных каналов и т. п.-1:100, 1:200; развертки фундаментов-1: 100, разрезы по характерным местам, планы стропил - 1: 50, 1:100, 1:200; узлы: 1:5, 1:10, 1:20; для кладочных планов стен при необходимости допускается масштаб 1:50.

Масштаб изображения следует принимать минимальный в зависимости от сложности изображения, но обеспечивающий четкость копий при современных способах размножения чертежей.

Масштаб на чертежах не проставляют, за исключением чертежей изделий и случаев, оговоренных соответствующими стандартами СПДС. Причем единый масштаб для всех изображений проставляется в специально для этого отведенной графе основной надписи. В случае разных масштабов для разных изображений его надо написать под наименованием данного вида, например .

Изображения на строительных чертежах должны отвечать ГОСТ 2.305-68, ГОСТ 21.101-79.

Направление взглядов для изображения видов и разрезов для зданий и сооружений принимается, как правило, по плану снизу вверх и справа налево.

Изображение симметричных схем планов, схем фасадов и схем конструкции, планов и схем инженерного оборудования только до оси симметрии не допускается.

Рис. 1.6 Рис. 1.8.

Рис.1.10.
Рис. 1.7.

Отверстия, скосы, углубления, пазы размером на чертеже (или разницей в размерах) менее 2 мм изображаются с отступлением oт масштаба в сторону увеличения.

Размеры на строительных чертежах наносят: в миллиметрах на планах и разрезах зданий (допускается наносить размеры в сантиметрах, но в этом случае это указывается на чертеже в примечании); на рабочих чертежах отдельных узлов строительных конструкций; в метрах с тремя десятичными знаками высотные отметки на разрезах; в метрах на генеральных планах.

Для указания границ измерения служат тонкие сплошные линии (выносные). Между выносными линиями проводят размерные линии с таким расчетом, чтобы выносная линия выходила за нее на 2...3 мм. Размерные линии на строительных чертежах допускается заканчивать засечкой в виде основной линии длиной 2...4 мм под углом 45°, проводимой с наклоном вправо к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1... 3 мм. Размерные цифры ставят над размерной линией па расстоянии = 1 ММ.

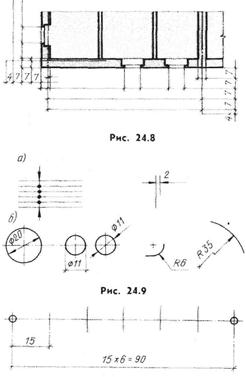

На строительных чертежах размеры допускается повторять и наносить в виде замкнутой цепи (рис. 1.8).

Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям, но не допускается использовать линии контура, осевые, центровые и выносные в качестве размерных. При нанесении размеров следует в основном руководствоваться ГОСТ 2.307-68.

На строительных чертежах различают три вида размеров:

номинальные (расстояние между координационными осями зданий); конструктивные - размеры элементов строительных изделий отличаются от номинальных на нормированный зазор, установленный нормами (толщина шва и др.); натурные- фактический размер элементов построенного здания;

В некоторых случаях допускается вместо засечек ограничивать размерную линию точкой на пересечении с близко расположенными линиями чертежа (рис. 1.9. а) или стрелками для указания размеров диаметров и радиусов (рис. 1.9,6).

При расположении ряда одинаковых элементов на равных расстояниях друг от друга (например, стен здания, отверстий и т. п.) размеры между элементами проставляются только в начале и конце ряда или указывается расстояние между крайними элементами (рис. 1.10).

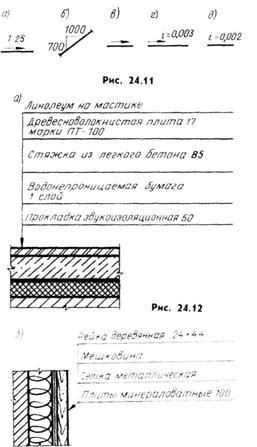

Перед размерным числом, определяющим уклон, проставляется стрелка, острием направленная в сторону уклона (рис. 1.11, а), или прямоугольный треугольник с проставленными на катетах абсолютными или относительными значениями их величин (рис. 1.11.(б).

Уклон трубопроводов без указания размера обозначается стрелкой (рис. 1.11,в), а при необходимости указания стрелкой в сопровождении надписи (рис. 1.11,г); при отсутствии необходимости указания направления уклона приводится только надпись (рис. 1.11.д)).

При нанесении на чертеже надписей, технических требований и при составлении таблиц необходимо руководствоваться указаниями

ГОСТ 21.105 79 и ГОСТ 2.316-68.

Выносные надписи к многослойным конструкциям наносятся в соответствии с рис. 1.12, а) и б), толщина слоев указывается в миллиметрах.

Отметки для привязки элементов здания (сооружения) по высоте указываются в метрах с тремя десятичными знаками после запятой.

За условную нулевую отметку, как правило, принимается отметка чистого пола 1-го этажа, обозначаемая 0,000.

Отметки ниже нулевого уровня обозначаются со знаком минус, например — 0,250; отметки выше условной нулевой указываются без знака, например 3,100.

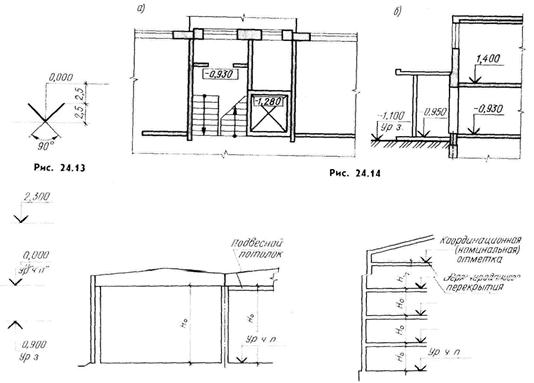

Графическое обозначение отметки (рис. 1.13) дается в виде угольника; на планах в случае перепада уровня пола пажа (или площадки) отметка обозначается гак, как показано на рис. 1.14,а, на разрезах и фасадах на рис. 1.14,б.

Отметка уровня чистого пола обозначается Ур. ч.п.: отметка уровня земли обозначается Ур. з. (рис. 1.15).

Координационные отметки уровней чистых полов следует располагать так, чтобы они совмещались с горизонтальными модульными координационными плоскостями, расстояния между которыми определяют координационные высоты этажей (рис. 1.16).

Рис.1.11.

Рис.1.12.

1.17.

Координационные отметки верха чердачных перекрытий и перекрытий, совмещенных с кровлей (за исключением помещений с подвесным потолком), толщина которых условно принят равной толщине междуэтажного перекрытия, а при отсутствии таких перекрытий - координационные отметки низа несущих конструкций покрытий (стропильных ферм, балок) на опоре у наружных стен также следует совмещать с горизонтальными модульными координационными плоскостями (рис. 1.17).

Минимальная высота букв и цифр на чертежах, выполненных тушью, 2,5 мм, а па чертежах, выполненных карандашом 3,5 мм.

Название изображения наносится над изображением с минимальным разрывом. Название изображений и заголовки текстовых указаний допускается подчеркивать тонкой линией. Заголовки ведомостей и таблиц следуетi наносить над ними вне рамки и не подчеркивать. Если на листе расположено одно изображение (или группа изображений с общим названием), то его название (или общее название группы) приводится только в основной надписи.

Наименование планов в основной надписи следует приводить в форме «План технического подполья» в наименовании разрезов, сечений и видов указывается обозначение соответствующей секущей плоскости, например. Разрез 2-1, Вид 2-2, в наименованиях фасадов указываются крайние оси, между которыми расположен фасад, например Фасад 1-12, в наименованиях фрагментов зданий, разрезов и фасадов указывается порядковый номер фрагментов, например Фрагмент плана 1.

Типовые изделия (элементы конструкций) обозначают марками, присвоенными им соответствующими стандартами, чертежами типовых изделий или каталогами.

Монолитным железобетонным участкам, конструкциям и элементам кроме буквенного обозначения присваивается дополнительный индекс «м», например: участок-Ум, плита-Пм, балка Бм, ребристая конструкция РКм и т.д.

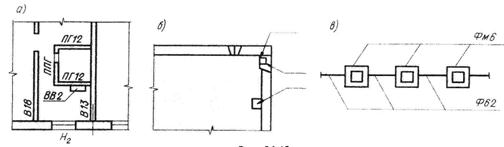

Марки изделий (элементов) наносятся рядом с ним или на полках линий-выносок (рис. 1.18, а); линия-выноска может заканчиваться стрелкой (рис. 1.18,6).

Для маркировки нескольких одинаковых изделий (элементов) на чертежах наносятся линии-выноски с общей полкой (рис. 1.18, в).

Марки изделий (элементов), изображенных контуром, допускается наносить в пределах контура. Марки нескольких повторяющихся изделий (элементов), изображенных контуром, допускается наносить только по концам ряда. Марки преобладающих на чертеже элементов на изображениях не наносятся, а оговариваются в текстовых указаниях.

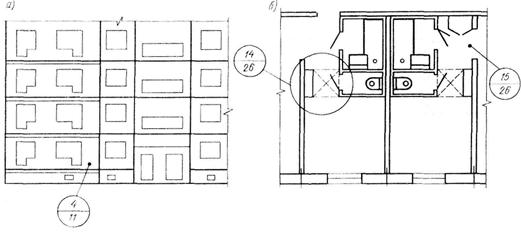

Номера позиций при указании дополнительных сведений наносятся в виде полных выносок, при указании диаметра и обозначения круглой стали и профиля (рис. 1.19, а), числа единиц в совмещенном изображении (рис. 1.19,6), шага расположения (рис. 1.19, в), ссылки на фрагменты (рис. 1.20,а и б)-как показано на соответствующих рисунках. Узлы на виде, разрезе, сечении обозначаются согласно примерам, данным на рис. 1.21, а 6, в.

1.18. 1.19.

1.21.
