Жилые помещения

ПРОЕКТИРОВАНИЕ ЕСТЕСТВЕННОГО И СОВМЕЩЕННОГО ОСВЕЩЕНИЯ НЕКОТОРЫХ ТИПОВЫХ ПОМЕЩЕНИЙ

РАСЧЕТ КЕО ОТ СВЕТОВЫХ ПРОЕМОВ, ИМЕЮЩИХ ФОРМУ, ОТЛИЧНУЮ ОТ ПРЯМОУГОЛЬНИКА

7.11 При расчете КЕО в помещениях со световыми проемами в наружных стенах круглой, полукруглой или эллиптической формы такие светопроемы следует заменять светопроемами прямоугольной формы одинаковой площади, для чего световой проем описывают прямоугольником и определяют его размеры (рисунок 14).

7.12 В помещениях со световыми проемами круглой формы в покрытии значение геометрического КЕО e _Bi, %, следует определять по формуле

e _Bi = 100 sin² (q / 2), (12)

где q - угол, образуемый линиями, проведенными из расчетной точки А к границам светопроема (рисунок 15), град.

r - радиус окружности; а - большая полуось эллипса; b - малая полуось эллипса

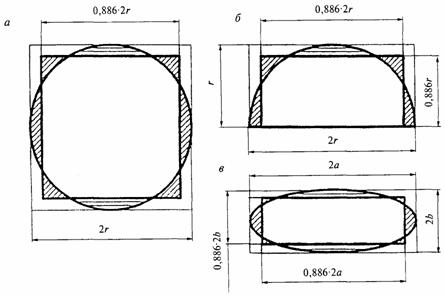

Рисунок 14 - Замена круглого (а), полукруглого (б) и эллиптического (в) светопроемов эквивалентными прямоугольными

q - угол, под которым виден диаметр светопроема из расчетной точки А

Рисунок 15 - Схема для определения КЕО от светопроемов круглой формы в покрытии

Страница 15 из 32

8.1 Для обеспечения естественного освещения жилых помещений, отвечающего требованиям СНиП 23-05, отношение глубины помещения d_п к высоте верхней грани светового проема над уровнем пола h ₀₂ (рисунок 16), как правило, не должно превышать 2,5.

8.2 Нормированные значения КЕО при боковом освещении в жилых зданиях, располагаемых в административных районах различных групп по ресурсам светового климата, следует принимать по таблице 4.

При разработке типовых проектов жилых зданий, предназначенных для расположения в административных районах второй, третьей, четвертой и пятой групп по ресурсам светового климата, ориентация которых по сторонам горизонта неизвестна, значение КЕО следует определять согласно 5.3 настоящего Свода правил, при этом коэффициент светового климата m_N следует принимать для северной ориентации световых проемов по сторонам горизонта.

8.3 При разработке типовых проектов жилых зданий, когда неизвестно расположение противостоящих зданий, значение КЕО, полученное по формуле (Б.1) приложения Б для открытого горизонта (без противостоящего здания), необходимо умножать на коэффициент согласно таблице 5, учитывающий среднестатистическое затенение световых проемов в жилых помещениях первого или второго (в случае расположения на первом этаже магазинов, библиотек, ателье и т. п.) этажа противостоящими зданиями.

8.4 Для увеличения коэффициента использования естественного освещения следует принимать, как правило, светлую отделку фасадов зданий и поверхностей жилых помещений, располагаемых на нижних этажах зданий.

8.5 В жилых зданиях высотой в 3 этажа и более, располагаемых в III и IV климатических районах Российской Федерации, световые проемы, а в IV районе (рисунок 17) также проемы лоджий и веранд, обращенные на сектор горизонта 200°-290°, должны быть оборудованы наружными регулируемыми солнцезащитными устройствами.

Рисунок 16 - Разрез и план жилой комнаты

Таблица 4 - Нормированные значения КЕО при боковом естественном освещении в основных помещениях жилых и общественных зданий в различных группах административных районов по ресурсам светового климата

Таблица 5

«Пред. - След.»

ример расчета естественного освещения жилой комнаты

Требуется определить площадь светового проема в жилой комнате в Москве (рисунок 18).

Исходные данные. Глубина помещения d_п = 6,0 м, ширина помещения b_п = 3,4 м, площадь пола помещения А_п = 20,4 м², толщина наружной стены 0,4 м, высота подоконника h_пд = 0,8 м, высота светового проема окна h_o = 1,5 м; переплеты спаренные деревянные с двумя слоями остекления; средневзвешенный коэффициент отражения поверхностей помещения r _cp = 0,5, коэффициент запаса K_з = 1,2; здание располагается в первой группе административных районов по ресурсам светового климата.

Решение

1 По приложению И СНиП 23-05 определяют нормированное значение КЕО е_н, равное 0,5 %.

2 Выполняют предварительный расчет естественного освещения: по глубине помещения d_п = 6,0 м и высоте верхней грани светового проема над условной рабочей поверхностью h ₀₁ = 1,5 м определяют, что d_п / h ₀₁ = 4,0.

3 На рисунке 1 на соответствующей кривой е = 0,5 % находят точку с абсциссой 4,0; по ординате этой точки определяют, что необходимая относительная площадь светового проема А_c.o / А_п составляет 19 %.

4 Площадь светового проема определяют по формуле

А_с.о = 0,19 · А_п = 0,19 · 20,4 = 3,88 м².

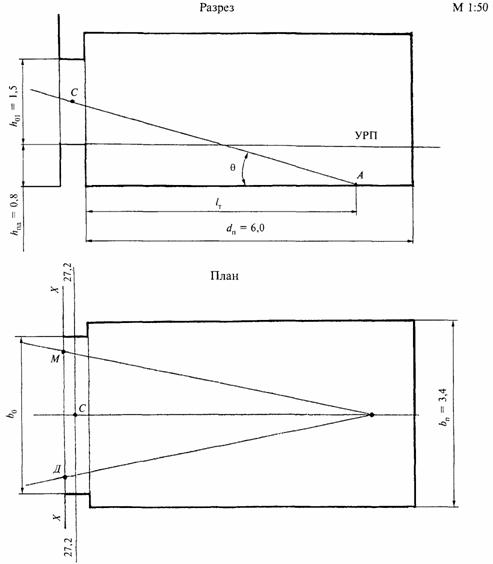

Рисунок 18 - Разрез и план жилой комнаты

Следовательно, ширина светового проема при высоте 1,5 м должна составлять b_с.п = 3,88/1,5 = 2,58 м. Принимают оконный блок размером 1,5 х 2,7 м.

5 Производят проверочный расчет по формуле

n ₂ = 100 е_н K_з / (n ₁ q_i r_o b_ф K_ЗД t _о).

6 По СНиП 23-05 находят коэффициент запаса: K_з = 1,2.

7 Накладывают график I для расчета коэффициента естественной освещенности методом А.М. Данилюка (рисунок 8) на поперечный разрез помещения (рисунок 19), совмещая полюс графика 0 с точкой А, а нижнюю линию графика - с полом; подсчитывают число лучей по графику I, проходящих через поперечный разрез светового проема: n ₁ = 3,4.

8 Отмечают, что через точку С на разрезе помещения проходит концентрическая полуокружность 27,2 графика I.

9 На поперечном разрезе помещения (рисунок 18) определяют, что угол q, под которым видна середина светового проема из расчетной точки А, равен 16,4°; по таблице Б.1 приложения Б линейной интерполяцией находят, что для этого угла коэффициент q_i = 0,67.

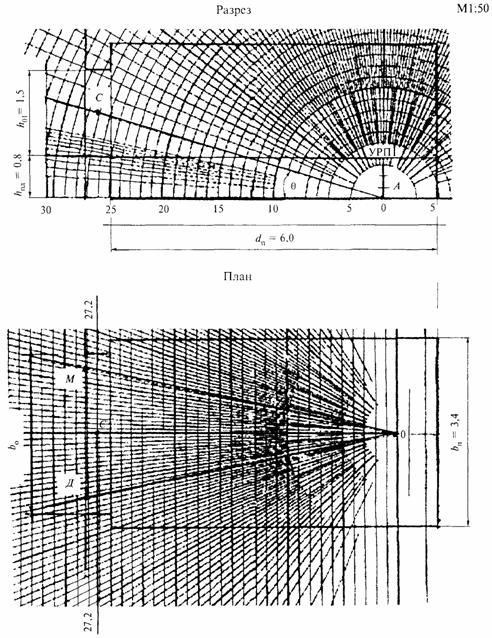

Рисунок 19 - Разрез и план жилой комнаты

10 По размерам помещения находят, что l_T / d_п = 0,83; b_п / d_п = 0,57.

11 По значениям d_п / h ₀₁; l_T / d_п, b_п / d_п; r _cp в приложении Б линейной интерполяцией находят r_o: r_o = 4,5.

12 Учитывая, что глубина помещения d_п = 6,0 м, по таблице 5 определяют : = 0,5.

13 Для спаренного деревянного переплета с двойным остеклением определяют общий коэффициент светопропускания: t _о = 0,8 х 0,75 = 0,60.

14 Подставляя значения коэффициентов е_н, K_з, и t _о в формулу пункта 5 данного примера, определяют значение п ₂: п ₂ = 100 · 0,5 · 1,2 / (3,4 · 0,67 · 4,5 · 0,5 · 0,6) = 19,5.

15 Накладывают график II для расчета КЕО методом А.М. Данилюка (рисунок 10) на план помещения (рисунок 19) таким образом, чтобы ось графика и горизонталь 27,2 проходили через точку С; на внешней поверхности наружной стены отмечают точки пересечения луча 13,6 выше (точка М) и ниже оси графика (точка Д) с линией X - X; измеряют расстояние между точками М и Д т. е. d' = 4,6 см.

16 Учитывая, что жилая комната изображена на рисунках 18 и 19 в масштабе 1:50, определяют требуемую ширину окна b_o = 50 х d' = 2,3 м.

Окончательно принимают стандартный оконный блок размером 1,5 х 2,4 м.

Примечание - Если помещение имеет балкон (лоджию), проверочный расчет выполняют так же, как и для помещения без балкона (лоджии), а наличие балкона или лоджии учитывают понижающим коэффициентом t₄ из таблицы Б.8 приложения Б, который входит в общий коэффициент светопропускания t _o.
