Значение коэффициента q

Угловая высота середины светопроема над рабочей поверхностью, град
Значение коэффициента q	0,75	0,80	0,86	0,94	0,96	1,00	1,04	1,08	1,12	1,16	1,18

Для определения е используется графический метод А.М. Дани-люка. Согласно этому методу небосвод разбивается на 10000 элементарных участков одинаковой световой активности, которые проектируются на фронтальную и горизонтальную поверхности. Затем определяют чис­ло лучей, проходящих от небосвода через оконный проем по его высоте и ширине.

Ε = 0,01 ∙ n₁ ∙ n₂, (5)

где n₁ и n₂ –- число лучей,проходящих от небосвода через оконный проем в расчетную точку на разрезе помещения и плане соответственно.

Подсчет числа лучей n ₁ щ и n₂п₂ осуществляется с помощью двух гра­фиков (I и II) Данилюка. Каждый из графиков представляет собой про­екцию числа лучей, соединяющих по высоте и ширине центр полусферы небосвода с элементарными участками. Подсчет количества лучей n₁ и n₂ производится в следующем порядке:

а) график I накладываютется на чертеже поперечного разреза помещения, при этом центр графика 0 совмещаютется с расчетной точкой, а ниж­
няя горизонтальная линия графика –- со следом рабочей поверхности
(рис. 1, с. 22);

б) по графику I1 подсчитываютеттся количество лучей n₁, проходящих
через световые проемы;

в) отмечаютется номер полуокружности на графике I, которая проходит через середину оконного проема (рис.1, с. 22);

г) график II накладываютется на план помещения таким образом, что­
бы его вертикальная ось и горизонталь, номер которой соответствует
номеру полуокружности по графику I, проходили через точку С
(рис. 2, с. 23); если в помещении одно окно, то точка С лежит в середине ши­
рины оконного проема;

д) по графику II подсчитываютет ся количество лучей п₂ n₂, проходящих
через световые проемы;

е) определяютется геометрический коэффициент естественной осве­
щенности по формуле (5).

Расчетные значения КЕО, полученные для различных точек харак­терного разреза помещения, позволяют построить кривую распределе­ния КЕО.

Характерный разрез помещения –- поперечный разрез по середине помещения, плоскость которого перпендикулярна плоскости остекления световых проемов. В характерный разрез помещения должны попасть участкипопасть

участки с наибольшим количеством рабочих мест, а также точки рабо­чей зоны, наиболее удаленные от световых проемов.

Условие достаточности естественного освещения:

≥ Е_H,

где –- расчетное значение КЕО в точке рабочей зоны, наиболее удаленной от оконного проема (при боковом одностороннем освеще­нии);

е_н –- нормированное значение КЕО для данного помещения.

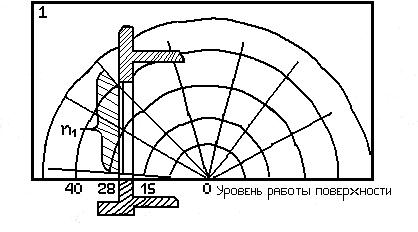

Рис. 1. Определение количества лучей n₁, проходящих через

световые проемы, по графику 1 (разрез помещения)

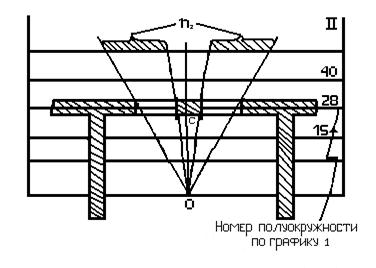

Рис. 2. Определение количества лучей n₂, проходящих через

световые проемы, по графику 2 (план помещения)

4.1.3 Пример расчета

Определить необходимые геометрические размеры боковых окон­ных проемов в цехе для пошива верхней одежды при планируемой чис­ленности работников N = 12 чел. Нормируемая площадь рабочей поверх­ности на одного работника составляет S у = 6 м², высота помещения Н = 4 м. В качестве исходных данных также принято:

· категория выполняемых зрительных работ –‒ - средней точности;

· вид светопропускающего материала –‒ - стекло оконное, двойное, пере­плет деревянный;

· средний коэффициент отражения потолка, стен и пола –‒ - 0,5;

· расстояние между проектируемым и существующим противостоящи­ми зданиями составляет 15 м.;

· высота карниза существующего здания над подоконником проекти­руемого окна составляет 7 м.

· Положение расчетной точки на расстоянии 3-х м. от оконных
проемов.
