Главными рабочими параметрами насосов являются:

1 – подача - количество жидкости, перемещаемое машиной в единицу времени - Q м³/с,

2 - давление, развиваемое насосом в соответствии с соотношением:

Р= Р ₂ – Р ₁ + (С ²₂ - С ²₁) ρ/2 + ρ g (z ₂ - z ₁), Па, (2.1)

где Р 2, Р ₁ -давление в центре сечений напорного и всасывающего патрубков (фланцев) насоса, Па,

С ₂, С₁ – средние скорости потока в напорном и всасывающем патрубке, м/сек,

z ₁, z ₂ –геодезические высоты расположения центров входного и выходного сечений насоса, м,

ρ g – плотность перекачиваемой жидкости, кг/м³ и ускорение свободного падения, м/с².

Более распространенным и удобным в теории и практике насосостроения является понятие напора, создаваемого насосом:

Н = Р / ρ g = (Р ₂ – Р ₁)/ ρ g + (С ²₂ - С ²₁)/2 g + (z ₂ - z ₁), м. (2.2)

Схема на рис. 2.1 иллюстрирует физический смысл напора насоса как энергетического понятия на примере работы насосной установки, снабженной трубками полного напора, размещенными в сечениях входного и выходного фланцев насоса. Такая схема соответствует условиям эксплуатации питательного насоса в составе ПТУ.

При работе насосной установки происходит подъем жидкости с плотностью ρ из приемного резервуара - 1 в напорный бак - 2 при заданной разности уровней в них Н ст. Интенсивность процесса циркуляции, т.е. объемный расход жидкости Q при известных площадях проходного сечения патрубков насоса определяет значения скоростей течения С ₁ и С ₂, а также величины гидравлических потерь в подводящем и напорном трубопроводах. Величина напора насоса Н при этом представляется разностью уровней в трубках полного напора. Превышение ее над величиной разности уровней жидкости в баках - Н ст обусловлено потерями напора на всасывающем - Δ h _вс и нагнетательном -Δ h _наг участках трассы циркуляции. При остановленном насосе уровни в трубках полного напора будут равны уровню в расходном баке.

Обычно реальные конструкции насосов обладают примерно равными площадями проходного сечения входного и напорного патрубков и примерно равными аппликатами их центров. Поэтому формулы 1 и 2 записываются в более простом виде:

Р = Р 2 – Р 1,

Н = Р / ρ g = (Р 2 – Р 1)/ ρ g.

Полезную отдачу функционирования системы рис. 2.1 за единицу времени можно количественно определить как мощность, соответствующую подъему в поле тяготения на высоту Н ст жидкости плотностью ρ с объемным расходом Q:

N зад= ρ Q g Н ст, Вт.

Полезная мощность насосной установки - N пол, обеспечивающей дополнительно к подъему жидкости на высоту Н ст и преодоление потерь напора во всасывающем и нагнетательных трубопроводах - Δ h _вс + Δ h _наг, запишется в виде:

N пол= ρ Q g (Н ст + Δ h _вс + Δ h _нап)= ρ Q g Н, Вт. (2.3)

Напор насоса Н, как показано на рис. 2.1, должен быть больше, чем Н ст:

Н = Н ст + Δ h _вс + Δ h _нап,

При работе насосной установки на замкнутый контур циркуляции величина Н _зад = 0 и N _пол = ρ Q g Δ h _кц, , где Δ h _кц суммарные гидравлические потери контура циркуляции. В таком режиме работает ГЦНПК в двухконтурной ЯЭУ. Полезная мощность насоса при этом рассеивается в виде тепла гидравлических потерь по объему контура циркуляции первичного теплоносителя.

ГОСТ 17398-72 определяет также понятие удельной работы насоса L Дж/кг как величины отношения давления насоса Р Па к плотности перекачиваемой жидкости ρ кг/м³:

L = Р /ρ = Нg (2.4)

Вышеизложенное справедливо для насосных установок, оснащенных машинами различных принципов действия, с приводом от электродвигателей, ДВС, паровых двигателей и т.д. Физический механизм и величина потерь при трансформации энергии внешнего источника в полезную энергию циркуляции жидкости (газа) однозначно определяется типом насоса и его конструктивными характеристиками.

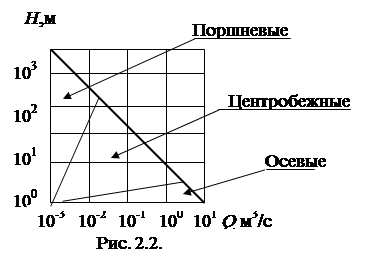

На рис. 2.2 представлены диапазоны достигаемых величин Н и Q в насосах различных типов, наиболее распространенных в народном хозяйстве.

В широкой номенклатуре циркуляторов преобладают насосы центробежного типа в силу присущих им достоинств:

-большой диапазон напоров и подач,

-возможность использования для привода высокоскоростных электродвигателей,

-высокий КПД (до 0,85),

-равномерность подачи,

-простота регулирования величины подачи,

-относительная дешевизна производства.

Примеры создания циркуляторов древними цивилизациями для нужд орошения и водоснабжения уходят вглубь тысячелетий, однако началом насосостроения следует считать середину 19-го века, когда в ходе промышленной революции были созданы достаточно совершенные тепловые двигатели (первые из которых предназначались, кстати, для привода шахтных и иных насосов). Тогда были созданы работоспособные конструкции поршневых насосов с прямым приводом от паровой машины и насосов центробежного типа (Вортингтон, Андревс).
