Кимографическая1методика

В. Методы, дающие косвенные визуальные данные звучащей речи

Имеющиеся здесь в виду методы дают в результате не прямые отражения, а визуальные схемы звучания либо со стороны артикуляционной, либо со стороны акустической. Таких методов очень много, все они связаны с той или иной высокой техникой, главным образом электротехникой, и требуют сложной аппаратуры. Следует всячески подчеркнуть, что предпочтение одной из этих сторон и исключение другой было бы большой ошибкой, так как акт речи всегда двусторонен: говорение – слушание, тем самым и показатели артикуляционные, и показатели акустические равноправны, хотя и не всегда могут быть приведены к однозначному соответствию в связи с явлениями артикуляторного полиморфизма, т.е. различных положений органов речи в пределах определенной зоны с достижением схожего акустического эффекта.

Остановимся на основных и наиболее употребительных разновидностях этих методов.

¹ Кимогра2фия – от греческого kymo – «волна» и grapho$ – «пишу».

Эта методика состоит в непосредственной фиксации на движущейся закопченной бумажной ленте, обтягивающей вращающийся барабан или растянутой между двумя вращающимися барабанами, артикуляционных движений гортани, рта и носа посредством закрепленных перпендикулярно к движущейся закопченной ленте писчиков (тонких соломинок с проволочкой на конце или специально отлитых из алюминия, укрепленных на марéевских барабáнчиках, покрытых тонкой резиной и соединенных резиновыми трубками с тем, что непосредственно соприкасается с артикулирующими органами испытуемого; см. рис. 8). Одна линия на ленте соответствует работе носового резонатора, для чего в ноздри испытуемого вставляют особые капсулы, соединенные резиновой трубкой с мареевским барабанчиком; эта линия отмечает только включение и выключение носового резонатора: в первом случае – волнистая линия, во втором – прямая, и степень назализации (см. кимограмму на барабане кимографа, рис. 9).

Рис. 8. Мареевские барабанчики и писчики.

Рис. 9. Кимограф.

Другая линия, самая богатая и разнообразная в своих изгибах, отмечает работу полости рта; для этого испытуемый приближает к своим губам амбушю2р¹– раструб, соединенный резиновой трубкой с мареевским барабанчиком (см. рис. 10). Эта линия показывает смыкание и размыкание ротовых органов речи, их сужение и вообще все течение артикуляции, связанное со способом образования звука речи.

¹ Амбушю2р – от французского embouchure – «отверстие» (от boиche – «рот»).

Третья линия отмечает работу гортани (дрожание голосовых связок при голосе и интенсивность дрожания) или же включение и выключение гортани (ровная линия); для этого к правому или левому боку щитовидного хряща (кадыка) испытуемого привязывают особый прибор ларингофо2н¹, который передает мареевскому барабанчику колебательные движения голосовых связок (применявшиеся ранее разного типа капсулы дают более грубый эффект).

¹ Ларингофо2н – от греческого larynx – «гортань» и phone – «звук».

Под нижней линией кимограф дает еще линию отсчета времени в виде регулярной волнистой черты, позволяющей любые отрезки на других рабочих линиях определять в долях секунды. Изложенная методика мало дает для акустической характеристики звуков речи, но отчетливо разлагает артикуляцию речевого аппарата на носовую, ротовую и гортанную; сопоставляя все три линии, нетрудно установить, какой отрезок соответствует какому произнесенному звуку и даже какой его фазе.

Барабан кимографа можно приводить в движение разными способами: грузом, часовым заводом и, наконец, электромотором, что является самым совершенным.

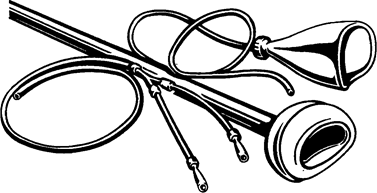

Рис. 10. Амбушюры и носовые капсулы.
